Hva bestemmer overføringsstabiliteten til høyytelses datamaskinkabler?

Hvorfor overføringsstabilitet er kjerneytelsesmålingen for datamaskinkabler

I moderne datamiljøer – fra høyfrekvente handelsservere og AI-opplæringsklynger til profesjonelle arbeidsstasjoner og 8K videoredigeringsrigger – er det sjelden kabelen er den første komponentingeniørene tenker på. Likevel er overføringsstabilitet det grunnleggende kravet som avgjør om maskinvare med høy ytelse faktisk leverer sin nominelle gjennomstrømning under virkelige forhold. En kabel som introduserer signalforringelse, elektromagnetisk interferens eller impedansavbrudd vil strupe datahastigheter, øke feilkorreksjonskostnadene og i alvorlige tilfeller føre til at systemet henger, ødelagte data eller mistet tilkoblinger. Forstå hva som styrer overføringsstabilitet i datamaskinkabler med høy ytelse er derfor viktig kunnskap for alle som designer, bygger eller vedlikeholder et system der dataintegritet og hastighet begge deler.

Overføringsstabilitet er ikke en enkelt egenskap - det er det kombinerte resultatet av ledergeometri, isolasjonsdielektriske egenskaper, skjermingsarkitektur, kontaktavslutningskvalitet og kabelmonteringspresisjon. Hvert av disse elementene bidrar uavhengig til den overordnede signalkjeden, og svakhet i et hvilket som helst område kan dominere ytelsen til en ellers godt spesifisert kabelsammenstilling.

Dirigentdesign og dens effekt på signalintegritet

Lederen er der elektriske signaler beveger seg, og dens fysiske egenskaper bestemmer direkte hvor trofast et høyfrekvent signal overføres fra den ene enden av kabelen til den andre. Ved høye datahastigheter – USB 4, Thunderbolt 4, PCIe Gen 4/5 eller 100GbE – blir hudeffekten betydelig: strømmen konsentreres i økende grad på den ytre overflaten av lederen når frekvensen øker, noe som effektivt reduserer det brukbare tverrsnittsarealet og øker motstanden. Dette øker innsettingstap og demper høyfrekvente signalkomponenter, noe som forårsaker bølgeformforvrengning ved mottakeren.

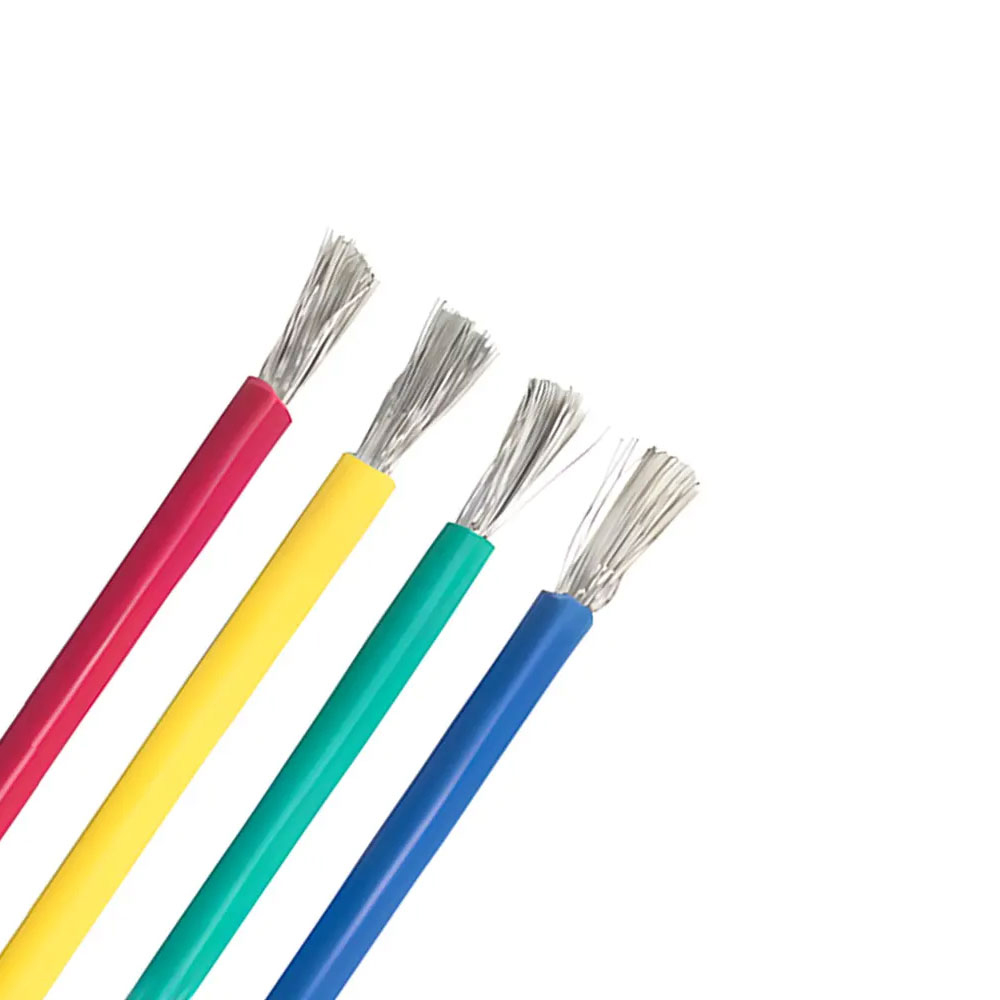

Høyytelseskabler løser dette gjennom flere lederstrategier. Sølvbelagte kobberledere er vanlige i premium datakabler fordi sølvs marginalt høyere overflateledningsevne reduserer tap av hudeffekt sammenlignet med bart kobber. Solide ledere foretrekkes fremfor flertrådet for faste installasjoner fordi tråding introduserer små, men målbare impedansvariasjoner ved hvert ledningskontaktpunkt. For fleksible applikasjoner hvor flertrådede ledere er nødvendige, tett kontrollert trådgeometri og leggelengde minimerer denne effekten. Lederdiameteren må også være nøyaktig tilpasset kabelens karakteristiske impedansmål - typisk 50Ω for koaksiale RF-kabler eller 100Ω differensial for høyhastighets datapar.

Dielektrisk materiale og impedanskonsistens

Isolasjonen rundt hver leder - dielektrisk - er ikke elektrisk inert. Hvert dielektrisk materiale har en karakteristisk permittivitet (dielektrisk konstant) som direkte påvirker forplantningshastigheten til signaler gjennom kabelen og kabelens karakteristiske impedans. Variasjoner i dielektrisk konstant langs kabellengden oversetter direkte til impedansdiskontinuiteter, som forårsaker signalrefleksjoner. I høyhastighets digitale systemer vises disse refleksjonene som støy på signaløyediagrammet og øker bitfeilfrekvensen.

Standard PVC-isolasjon, tilstrekkelig for lavfrekvente applikasjoner, har en relativt høy og variabel dielektrisk konstant som gjør den dårlig egnet for høyhastighets datakabler. Datakabler med høy ytelse bruker i stedet dielektriske materialer med lavt tap som opprettholder konsistente egenskaper på tvers av frekvensområdene av interesse.

Vanlige dielektriske materialer i høyytelseskabler og deres egenskaper:

• PTFE (polytetrafluoretylen): Dielektrisk konstant på ca. 2,1, ekstremt stabil over temperatur og frekvens. Brukes i førsteklasses RF-kabler, høyhastighets testkabler og dataenheter i romfartskvalitet. Utmerket for stabil impedans, men kostbart og vanskelig å behandle.
• FEP (fluorert etylenpropylen): Dielektrisk konstant på 2,1–2,2, lettere å ekstrudere enn PTFE samtidig som de beholder de fleste av sine elektriske fordeler. Mye brukt i Cat 6A og Cat 8 Ethernet-kabler og høyhastighets interne datakabler.
• Skummet polyetylen: Luftfylt cellulær struktur reduserer den effektive dielektrisitetskonstanten under 1,5, noe som forbedrer signalforplantningshastigheten betydelig og reduserer tap. Brukes i koaksialkabler for høyfrekvente applikasjoner.
• HDPE (polyetylen med høy tetthet): Dielektrisk konstant rundt 2,3, gode elektriske egenskaper og kostnadseffektivt. Vanlig i strukturert kabling for datasentre.

Produksjonskonsistensen av den dielektriske veggtykkelsen er like viktig. Eksentrisitet - der lederen er utenfor senteret i isolasjonen - skaper periodiske impedansvariasjoner som genererer returtap og forverrer signalintegriteten. Høyytelses kabelprodusenter bruker presisjonsekstruderingsutstyr med sanntids veggtykkelsesovervåking for å minimere eksentrisiteten til brøkdeler av en millimeter.

Skjermingsarkitektur og avvisning av elektromagnetisk interferens

Elektromagnetisk interferens (EMI) – både fra eksterne kilder som kobles til kabelen og fra signaler inne i kabelen som stråler utover – er en av de mest praktiske truslene mot overføringsstabiliteten i datamiljøer i den virkelige verden. Serverrom, datasentre og industrielle datainstallasjoner er elektrisk støyende steder, fylt med vekslende strømforsyninger, kjølevifter, trådløse radioer og høystrømsmotorer. En kabel uten tilstrekkelig skjerming vil fange opp denne støyen på signallederne, forringe signal-til-støy-forholdet og øke feilene.

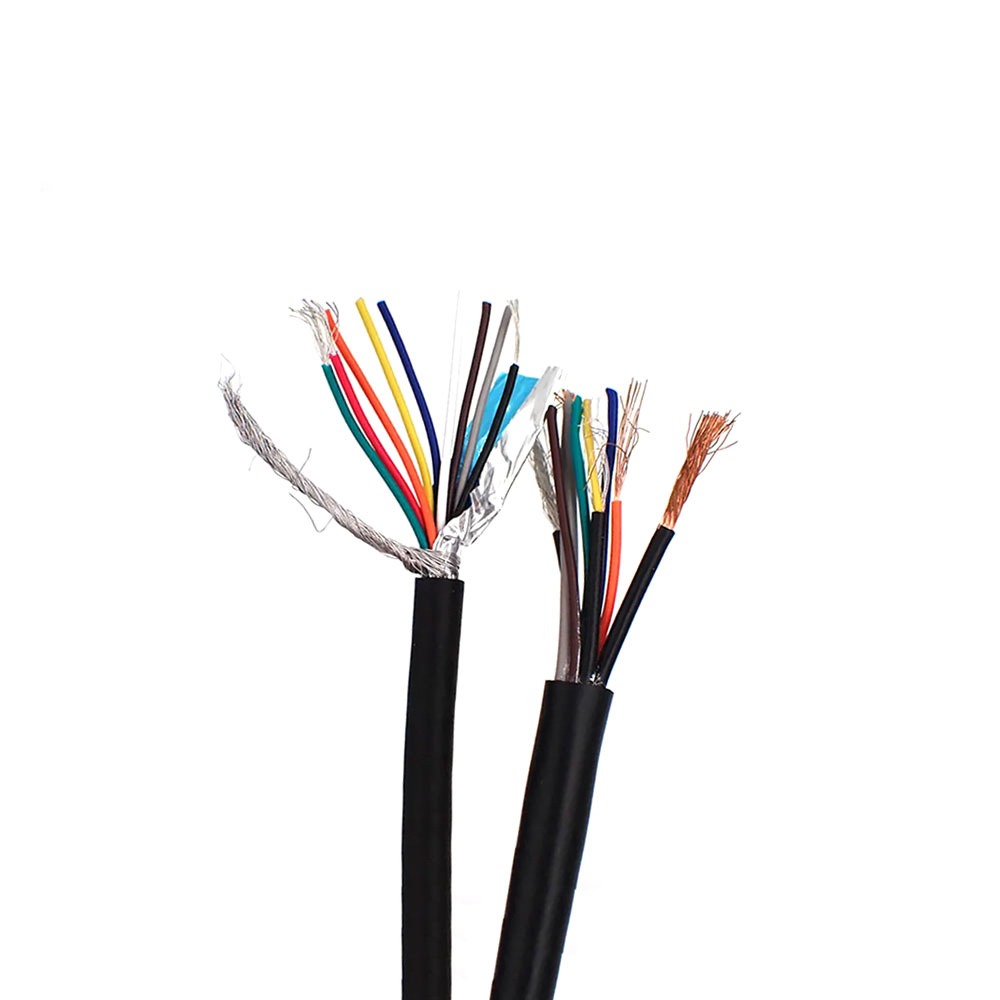

Datakabler med høy ytelse bruker lagdelte skjermingsstrategier for å gi både høy dekning og bredfrekvenseffektivitet. Ytelsen til et skjermingssystem kvantifiseres av dets overføringsimpedans og skjermdekningsprosent – ​​lavere overføringsimpedans og høyere dekning indikerer begge bedre EMI-avvisning.

For differensielle signalpar – arkitekturen som brukes i USB, Thunderbolt, DisplayPort og Ethernet – gir individuell parskjerming (S/FTP- eller U/FTP-konstruksjon) den høyeste krysstaleavvisningen mellom par innenfor samme kabel. Dette er kritisk når flere høyhastighetspar deler en kabelkappe, som i Cat 8 Ethernet eller aktive optiske kabelenheter.

Differensiell pargeometri og krysstalekontroll

Moderne høyhastighets datamaskingrensesnitt – inkludert USB 3.2, PCIe, DisplayPort 2.1 og alle varianter av Ethernet over 1 GbE – bruker differensiell signalering, der data overføres som spenningsforskjellen mellom to ledere som bærer komplementære signaler. Denne teknikken gir iboende immunitet mot vanlig modusstøy, men den avhenger kritisk av den fysiske symmetrien til de to lederne i hvert par. Enhver geometrisk asymmetri – forskjellig isolasjonstykkelse, ulik leggelengde eller inkonsekvent avstand – fører til at paret blir skjevt, der den ene lederens signal ankommer mottakeren litt før den andre. Ved multi-gigabit datahastigheter kan selv pikosekunder med skjevhet forårsake mottakerdekodingsfeil.

Vrihastigheten til differensialpar er nøye konstruert for å balansere to konkurrerende krav: tett, konsistent vridning forbedrer common-mode avvisning og mekanisk symmetri, men overdrevent tett vridning øker kabelens lengde i forhold til ruten (påvirker skjevhet mellom parene) og kan føre til stress i lederne. Ulike par i en flerparkabel er bevisst gitt litt forskjellige vrihastigheter, slik at hvert par har en unik elektrisk lengde, og forhindrer resonant krysstalekobling mellom par ved spesifikke frekvenser.

Koblingstermineringskvalitet og kontaktpålitelighet

En kabelenhets overføringsstabilitet er bare så god som dens svakeste tilkoblingspunkt, og koblinger er konsekvent det mest feilutsatte elementet i enhver kabelenhet. Ved kontaktgrensesnittet påvirker mekanisk presisjon, kontaktmateriale og termineringsmetode direkte signalintegriteten. Impedansdiskontinuiteter ved koblinger er uunngåelige - geometrien endres brått ved overgangen fra kabel til kobling - men høyytelses koblingsdesign minimerer den elektriske lengden på denne diskontinuiteten og bruker matchede impedansstrukturer for å redusere refleksjoner.

Gullbelagte kontakter er standarden for høypålitelige datamaskinkabelkontakter fordi gullets motstand mot oksidasjon opprettholder lav, stabil kontaktmotstand over tusenvis av paringssykluser og års bruk. Kontaktmotstand som øker over tid - på grunn av oksidasjon på basismetallkontakter - øker innsettingstap og introduserer signalrefleksjoner. For høyhastighetsapplikasjoner bør kontaktens returtapsspesifikasjon (et mål på hvor godt kontakten opprettholder impedanstilpasning) verifiseres mot protokollens krav. USB4- og Thunderbolt 4-kabler har for eksempel kontaktytelsesspesifikasjoner like krevende som selve kabelen.

Faktorer som skal verifiseres ved vurdering av kontaktkvalitet for høyhastighetsapplikasjoner:

• Kontaktbeleggtykkelse - minimum 0,5 µm gull over nikkelbarriere for høysyklusapplikasjoner
• Returtapsvurdering matchet målprotokollens frekvensområde
• Paringssyklusvurdering - USB-C-kontakter bør klassifiseres for minimum 10 000 sykluser
• Strekkavlastningsdesign – beskytter leder-til-kontakt loddetinn eller krympeskjøt mot bøyningstretthet
• Tredjepartssertifisering – USB-IF-, Thunderbolt-sertifisering eller HDMI Forum-samsvarstesting

Kabellengde, aktive komponenter og protokollspesifikke grenser

Passive kabelsammenstillinger - de som bare inneholder ledere, isolasjon, skjerming og kontakter - er underlagt grunnleggende fysiske begrensninger for lengden de kan opprettholde tilstrekkelig signalkvalitet over. Etter hvert som kabellengden øker, akkumuleres innsettingstap og den mottatte signalamplituden avtar. Hver protokoll definerer et maksimalt budsjett for innsettingstap som kabelen pluss kontakter må holde seg innenfor. Overskridelse av dette budsjettet fører til at mottakerens equalizer ikke klarer å kompensere, noe som resulterer i bitfeil.

For applikasjoner som krever lengder utover den passive kabelgrensen, inkluderer aktive kabler signalkondisjoneringselektronikk - vanligvis retimere eller redrivere - i selve kabelenheten. Aktive optiske kabler (AOC) konverterer det elektriske signalet til optisk i den ene enden og tilbake til elektrisk i den andre, noe som praktisk talt eliminerer lengderelatert innsettingstap for løp på titalls meter. Disse aktive tilnærmingene opprettholder overføringsstabilitet over avstander som ville være fysisk umulig med passivt kobber alene, noe som gjør dem essensielle for datasenterforbindelser, lagringsområdenettverk og høyytelses dataklyngebakplanforbindelser.

Testing og verifisering av overføringsstabilitet

Å spesifisere en høyytelseskabel er bare begynnelsen - å verifisere at den faktisk leverer stabil overføring i målinstallasjonen er like viktig. De viktigste elektriske parametrene som bør testes eller bekreftes mot datablad inkluderer innsettingstap (demping), returtap, nær-ende-krysstale (NEXT), fjern-overhøring (FEXT), forplantningsforsinkelse og skjevhet mellom par. For strukturerte kablingsinstallasjoner kan felttestere som Fluke DSX-serien måle alle disse parameterne og bekrefte at det installerte kabelanlegget oppfyller den klassifiserte kategorien.

For individuelle kabelsammenstillinger – en Thunderbolt 4-kabel, en høyhastighets HDMI-enhet eller en PCIe Gen 5 stigerør – gir protokollspesifikk samsvarstesting utført av det relevante sertifiseringsorganet den sterkeste forsikringen om overføringsstabilitet over hele spekteret av driftsforhold. Å kjøpe sertifiserte enheter fra anerkjente produsenter, i stedet for umerkede alternativer som hevder samsvar uten testbevis, er den mest pålitelige måten å sikre at overføringsstabilitet oppfyller kravene til høyytelses databehandlingsapplikasjoner på lang sikt.
