UV-motstand og termisk aldring: De to nedbrytningsmekanismene som bestemmer levetiden til fotovoltaiske kabeler

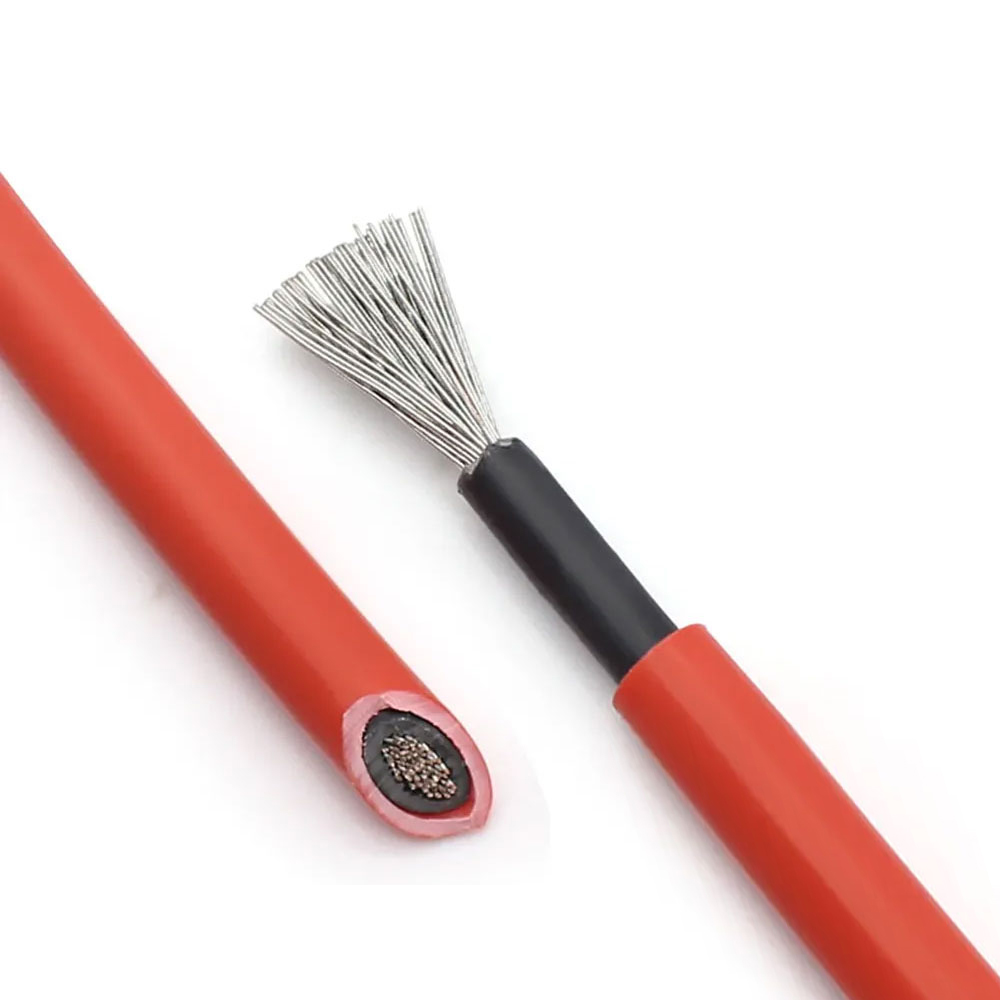

Fotovoltaisk kabel s utsettes for sollys i hele sin driftslevetid - i taksystemer kan dette bety direkte strålingsakkumulering som overstiger 10 000 timer over en 25-årig systemdesignlevetid, med overflatetemperaturer på sørvendte tak som regelmessig når 70–90 °C under høysommerforhold. Disse to faktorene, ultrafiolett stråling og vedvarende forhøyet temperatur, er de primære nedbrytningsmekanismene som skiller spesialbygde PV-kabler fra generelle utendørskabler, og forståelsen av deres interaksjon hjelper til med å forklare hvorfor kabelmaterialevalg ikke kan byttes mellom produktkategorier.
UV-stråling angriper polymerkjeder i isolasjonen og kappen gjennom en fotokjemisk prosess kalt fotooksidasjon, som spalter molekylære bindinger og gradvis sprø materialet. Standard PVC, som iboende er UV-ustabil uten tilsatte stabilisatorer, kan begynne å vise krakelering på overflaten og økt sprøhet innen tre til fem år etter direkte soleksponering. Tverrbundet polyetylen (XLPE) og, mer vanlig i PV-spesifikke applikasjoner, tverrbundet EVA eller XLPO (tverrbundet polyolefin) forbindelser motstår fotooksidasjon langt mer effektivt fordi deres tredimensjonale polymernettverksstruktur begrenser kjedemobilitet og gir iboende motstand mot molekylær spaltning under UV-eksponering. Tverrbindingsprosessen – enten den oppnås ved peroksidkjemi eller elektronstrålebestråling – øker også materialets kontinuerlige driftstemperaturvurdering fra 70 °C-grensen for standard termoplastisk polyetylen til 90 °C eller 120 °C for XLPE-varianter som brukes i PV-applikasjoner.
Termisk aldring ved vedvarende temperaturer samhandler med UV-nedbrytning på en ikke-lineær måte: forhøyet temperatur akselererer oksidasjonsreaksjonene initiert av UV, noe som betyr at en kabel ved 85 °C brytes ned betydelig raskere enn summen av den individuelle temperaturen og UV-effektene skulle tilsi. IEC 62930, den internasjonale standarden for PV-kabler, adresserer dette ved å kreve en utvidet termisk aldringstest ved 120°C i 3000 timer i tillegg til UV-eksponeringstesting – en kombinert kvalifikasjon som kabelstandarder for generelle formål ikke inkluderer. Kabler som bærer CE-merking i henhold til IEC 62930 har bestått begge testene med definert retensjon av bruddforlengelse og strekkfasthet, noe som gir objektive bevis på sammensattes holdbarhet som datablad alene ikke kan levere. Anhui Zhishang Cable Technology Co., Ltd. kvalifiserer solcellekabel s til IEC 62930-kravene, som sikrer at blandingsytelsen valideres gjennom testing i stedet for å utledes fra råvarespesifikasjonene.
DC-spenningsklassifisering og forskjellen mellom systemspenning, åpen kretsspenning og kabelklassifisering
En av de mest konsekvensmessige misforståelsene ved valg av PV-systemkabel er forholdet mellom systemets nominelle likespenning, dets maksimale åpen kretsspenning under kalde forhold og spenningsklassifiseringen til selve kabelen. Disse tre verdiene er forskjellige, og å velge en kabel som kun er vurdert til den nominelle systemspenningen - uten å ta hensyn til åpen krets og temperaturkorrigert maksimum - skaper en latent isolasjonsspenningstilstand som kanskje ikke gir en umiddelbar feil, men som vil akselerere dielektrisk aldring og kan føre til isolasjonsbrudd år inn i systemets levetid.
I en krystallinsk silisium PV-streng øker åpen kretsspenningen (Voc) til hver modul når celletemperaturen synker. En modul med en nominell Voc på 48V ved standard testforhold (25 °C) kan produsere opptil 56–58V ved –10 °C, avhengig av dens temperaturkoeffisient for spenning (typisk -0,3 % til –0,4 % per °C for krystallinsk silisium). For en streng på 20 slike moduler når denne kaldtemperatur-vocen 1100–1160V - potensielt over 1000V-klassifiseringen til en kabel spesifisert ganske enkelt for å "dekke den 1000V nominelle systemspenningen." IEC 60364-7-712 og de fleste nasjonale PV-installasjonskoder krever kabelspenningsklassifisering for å dekke den maksimale strengen Voc under den laveste forventede omgivelsestemperaturen på installasjonsstedet, som for installasjoner i stor høyde eller nordlig klima kan kreve 1500V-klassifisert kabel selv for systemer designet rundt en 1000V inverterinngang.
Skiftet fra 1 000 V til 1 500 V systemarkitekturer i bruksskala og kommersiell tak-PV har ytterligere skjerpet dette kravet. Ved 1500V DC er isolasjonsspenningen på kabeldielektriske materialer ikke bare 50% høyere enn ved 1000V - sannsynligheten for dielektrisk sammenbrudd er en sterkt ikke-lineær funksjon av feltstyrken, og gapet mellom nominell spenning og faktisk motstandsspenning blir betydelig mindre ved høyere driftspotensialer. Kabler vurdert til 1500V DC i henhold til IEC 62930 må bestå en mye mer krevende spenningstest (6000V AC eller tilsvarende DC) enn 1000V-klassifiserte kabler, noe som gjenspeiler de reelle forskjellene i isolasjonsveggtykkelse og sammensatte kvalitet som kreves ved høyere spenningsnivå.
| Systemarkitektur | Nominell likespenning | Typisk Cold-Temp Max Voc | Minimum kabelklassifisering kreves |
|---|---|---|---|
| Boligtak | 600V DC | Opp til 720V | 1000 V DC (IEC 62930) |
| Kommersiell/industriell tak | 1000V DC | Opptil 1150–1200V | 1500 V DC (IEC 62930) |
| Jordfeste i bruksskala | 1500V DC | Opptil 1750V (kaldt klima) | 1500V DC site-specific derating |
Strømbærende kapasitetsreduksjon i medfølgende og ledningsførte PV-strengkabler
Ampasitetsverdiene publisert i kabeldatabladene er basert på en enkelt kabel i fri luft ved en referanseomgivelsestemperatur – forhold som sjelden gjenspeiler faktisk PV-installasjonspraksis. I virkeligheten er PV-strengkabler typisk bundet sammen i grupper, ført gjennom rør, installert under takmembraner med begrenset luftstrøm, eller lagt i direkte kontakt med hverandre langs kabelbakker på sporingskonstruksjoner. Hver av disse forholdene reduserer kabelens evne til å spre varme, noe som øker ledertemperaturen over nivået antatt i den publiserte ampasitetsvurderingen. Å ignorere reduksjonsfaktorer fører til ledertemperaturer som overstiger isolasjonens kontinuerlige karakter, akselererer termisk aldring og øker motstanden - som igjen øker driftstemperaturen ytterligere i en selvforsterkende syklus.
Bundingsreduksjon er den viktigste faktoren i typiske PV-installasjoner. Når flere kabler som fører strøm er i termisk kontakt eller i umiddelbar nærhet, øker hver kabels varmeeffekt omgivelsestemperaturen som naboene opplever. IEC 60364-5-52 gir grupperingskorreksjonsfaktorer: to kabler som er i kontakt beholder omtrent 80 % av sin individuelle strømstyrke, fire kabler gruppert sammen beholder rundt 65 %, og seks eller flere kabler kan beholde bare 57 % eller mindre avhengig av geometri. For en strengkabel vurdert til 25A i fri luft som er buntet med fem andre strenger på samme strømnivå, kan den reduserte ampaciteten per kabel falle til 14–15A — under strengens kortslutningsstrøm på en dag med høy stråling. Denne situasjonen krever enten å velge et større ledertverrsnitt eller arrangere kabler i konfigurasjoner som gir tilstrekkelig termisk separasjon.
Reduksjon av omgivelsestemperatur legger til et ekstra korrigeringslag. PV-kabler på hustak i varmt klima opplever regelmessig omgivelsestemperaturer på 50–60 °C i rommet mellom takoverflaten og kabelen, sammenlignet med referansetemperaturen på 30 °C som brukes i standard strømstyrketabeller. For XLPE-isolert PV-kabel med en ledertemperaturklassifisering på 90 °C, er temperaturøkningen mellom omgivelses- og ledergrense bare 30–40 °C under disse forholdene, sammenlignet med 60 °C i referansetilfellet – reduserer ampaciteten til omtrent 70 % av den angitte verdien før buntingskorreksjon brukes. Zhishang Cable gir applikasjonsspesifikk ampacitetsveiledning som tar hensyn til både gruppering og omgivelsestemperatur samtidig, og gjør det mulig for systemdesignere å velge passende ledertverrsnitt for faktiske installerte forhold i stedet for å stole på publiserte friluftsverdier som overvurderer den brukbare strømkapasiteten.
Koblingskompatibilitet og den skjulte risikoen for feiltilpassede kombinasjoner av PV-kabel og koblinger
MC4 og lignende multikontakt DC-kontakter har blitt de facto standardtermineringen for PV-strengkabler, men antakelsen om at enhver MC4-kompatibel kabel og enhver MC4-kontakt fra forskjellige produsenter kan kombineres fritt er teknisk feil og, i noen jurisdiksjoner, et kodebrudd. PV-koblingsstandarder – inkludert IEC 62852 og systemnivåkravene i IEC 62548 – spesifiserer at koblinger må være kvalifisert for bruk med spesifikke kabelytre diameterområder og ledertverrsnitt, og at blanding av koblinger fra forskjellige produsenter ugyldiggjør typetestkvalifikasjonen til begge, selv om den mekaniske koblingen ser ut til å sitte riktig.
Risikoen i uoverensstemmende kombinasjoner er ikke først og fremst en umiddelbar feil – en mekanisk montert blandet kobling kan fungere normalt i måneder eller år. Risikoen er kryp i kontaktmotstand: termisk syklus under daglig bestrålingsvariasjon forårsaker differensiell ekspansjon og sammentrekning mellom kabelisolasjonen, kabellederen og kontaktkroppen, som hver har en annen termisk ekspansjonskoeffisient. I en matchet og riktig kvalifisert kombinasjon blir disse forskjellene tatt med i kontaktdesignet. I en ikke-tilpasset kombinasjon kan kontaktgeometrien tillate mikrobevegelser som gradvis øker kontaktmotstanden ved det krympede grensesnittet, og genererer lokalisert varme som til slutt karboniserer isolasjonen og skaper en resistiv feil eller bue. I likestrømssystemer uten nullkryss som slukker vekselstrømsbuer naturlig, kan resistive feil opprettholde lysbue ved overraskende lave feilstrømmer – noe som gjør koblingskvalitet og kompatibilitet til en ekte brannrisiko i stedet for en bare regulatorisk bekymring.
Toleranse for kabelens ytre diameter betyr også mer i PV-koblingsapplikasjoner enn i de fleste andre koblingstyper, fordi koblingens kabeltetning og strekkavlastning avhenger av en tett passform mellom koblingskroppen og kabelkappen. En kabel med en ytre diameter i den nedre enden av toleransebåndet kan sitte i kontakten, men la kabeltetningen være utilstrekkelig komprimert, noe som tillater fuktighet å trenge inn i kontaktkammeret - en direkte vei til nedbrytning av isolasjonsmotstand og kontaktkorrosjon i utendørs installasjoner. Kabler produsert til stramme ytre diametertoleranser, med kappeveggtykkelse kontrollert til den øvre enden av spesifikasjonsområdet, produserer konsekvent bedre tetningsintegritet på tvers av hele spekteret av MC4-kompatible koblingsstørrelser. Dette er en dimensjonal kvalitetskarakteristikk som er usynlig ved kjøpsstedet, men som blir tydelig over tid i feltpålitelighetsstatistikk, og er en av konstruksjonsdetaljene som Anhui Zhishang Cable Technology Co., Ltd. kontrollerer som en standard produksjonsparameter i stedet for en valgfri premiumspesifikasjon.
Nøkkelkontroller før du kombinerer PV-kabel og kobling fra forskjellige leverandører
- Bekreft kompatibilitet med ytre diameter: Bekreft at kabelens faktiske OD (ikke nominell) faller innenfor kontaktprodusentens spesifiserte akseptområde for den kontaktstørrelsen.
- Sjekk krympeområdet for tverrsnitt: Hver koblingskontakt er kvalifisert for et spesifikt ledertverrsnittsområde; verifiser at kabellederen passer innenfor krympetrommelens kvalifiserte område uten modifikasjoner.
- Bekreft IEC 62852 kompatibilitetserklæring: Noen koblingsprodusenter publiserer testede kompatible kabelserier; bruk dette som den primære referansen i stedet for å anta at fysisk passform er lik kvalifisert kompatibilitet.
- Bruk riktig krympeverktøy: Selv matchede kabel-koblingskombinasjoner mislykkes hvis de krympes med et verktøy som ikke er kvalifisert for den kontakten; krav til kontaktmotstand og mekanisk retensjon i IEC 62852 oppfylles kun med godkjente verktøy- og dysesett.
