Omfattende introduksjon til XLPE-isolerte og mantlede strømkabler

I. Definisjon og kjerneegenskaper
XLPE-isolerte og mantelde strømkabler refererer til strømkabler som bruker kryssbundet polyetylen (XLPE) som lederisolasjonslag og kan inneholde andre materialer (som PVC, PE eller halogenfri polyolefin) som kappe. XLPE gjennomgår fysisk eller kjemisk tverrbinding, og transformerer de lineære molekylkjedene av polyetylen til en tredimensjonal nettverksstruktur, noe som forbedrer dens termomekaniske egenskaper betydelig. Dette gjør den til den vanlige og foretrukne teknologien for moderne lav-, middels- og høyspentkabler.

Kjerneegenskaper:
Eksepsjonell varmebestandighet: Langsiktig tillatt driftstemperatur på opptil 90°C, 20°C høyere enn PVC-kabler (70°C), med betydelig forbedret kortsiktig overbelastningskapasitet og termisk kortslutningstemperatur (250°C).
Høyere strømbærende kapasitet: På grunn av dens høyere temperaturklassifisering, for samme ledertverrsnitt, er dens tillatte strømbærende kapasitet 20–30 % større enn PVC-kabler. Alternativt kan et mindre tverrsnitt velges for samme strøm, noe som sparer materialer og kostnader.
Utmerkede elektriske egenskaper: Høy dielektrisk styrke, lavt dielektrisk tap og høy isolasjonsmotstand, noe som gjør den spesielt egnet for mellom- og høyspent kraftoverføring.
God motstand mot sprekkdannelser i miljøet: Den tverrbundne strukturen gir langt overlegen motstand mot sprekkdannelse under termisk og mekanisk påkjenning sammenlignet med vanlig polyetylen (PE).
Lang driftslevetid: Langsom termisk aldring av materialet resulterer i en typisk designlevetid på 30–40 år, langt over PVC-kabler.

II. Hovedtyper og applikasjonsscenarier
Klassifisering etter spenningsnivå:
Lavspennings XLPE-kabler (0,6/1 kV): Som for eksempel YJV- og YJLV-seriene, som raskt erstatter VV-serien og blir den absolutte bærebjelken i bygg- og industrikraftdistribusjon.
Medium-Voltage XLPE-kabler (f.eks. 8,7/15 kV, 26/35 kV): Slik som YJV22- og YJLV22-serien, brukes til hovedkraftoverføring i urbane distribusjonsnettverk, industriparker og store bygninger ved 10 kV–35 kV.
XLPE-kabler med høy spenning og ekstra høyspenning (110 kV og høyere): Bruk ultrarene isolasjonsmaterialer og spesielle prosesser for bruksområder som underjordiske overføringskorridorer i byer, kraftverksuttak og undersjøisk kraftoverføring.

Klassifisering etter kappe og struktur:

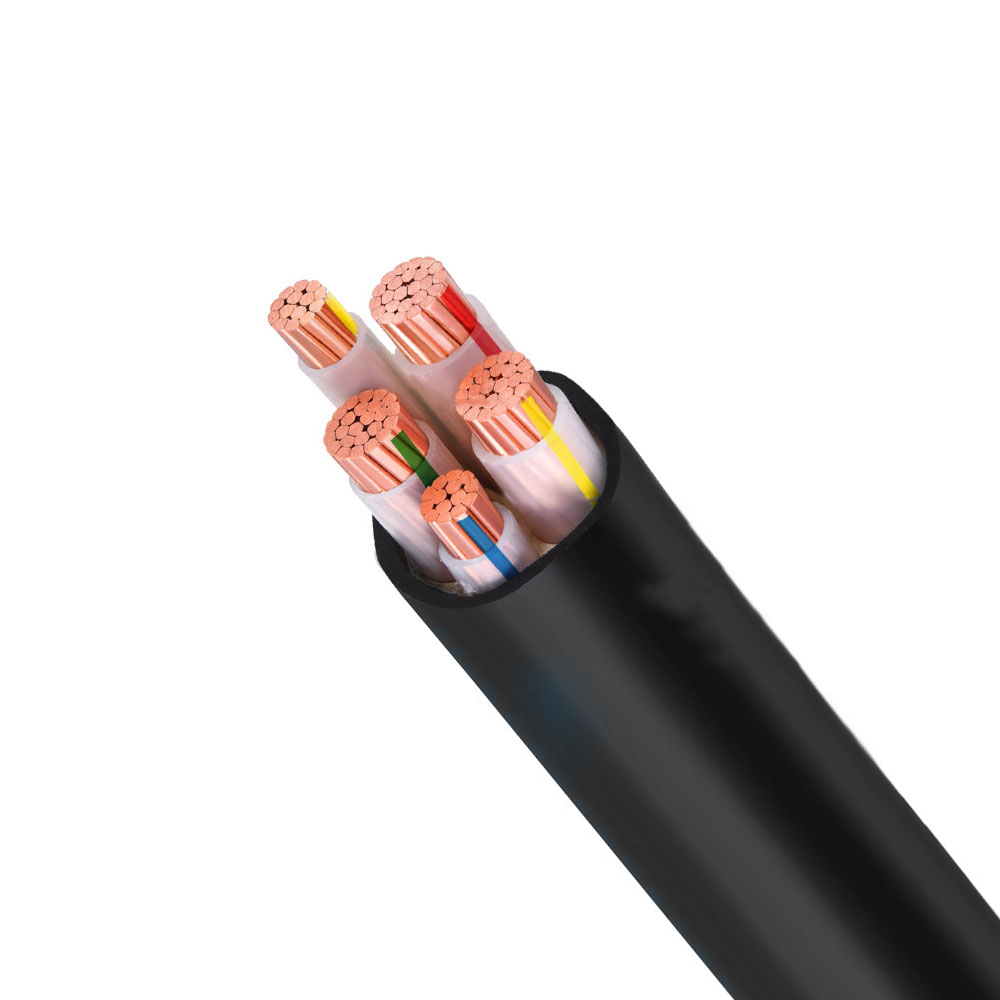

Standard Type (YJV): Ytre kappe av polyvinylklorid (PVC), som tilbyr den høyeste allsidigheten.

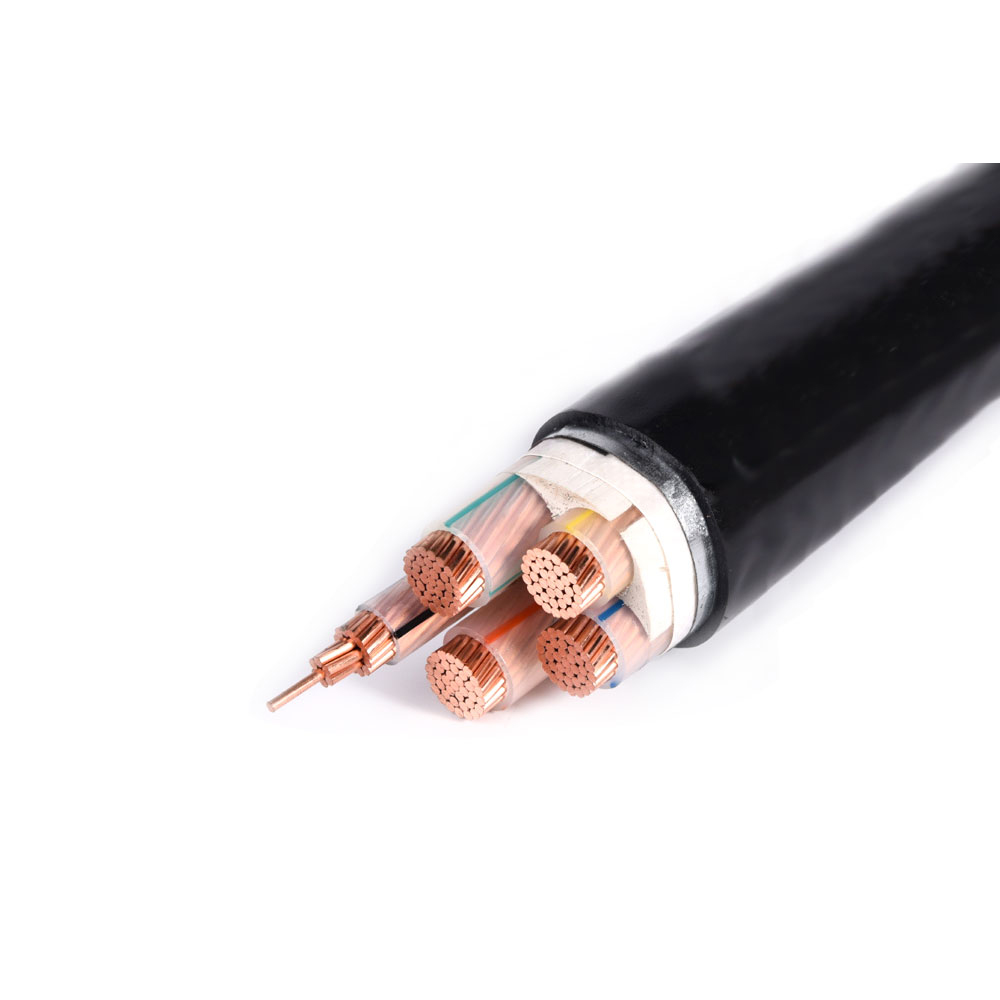

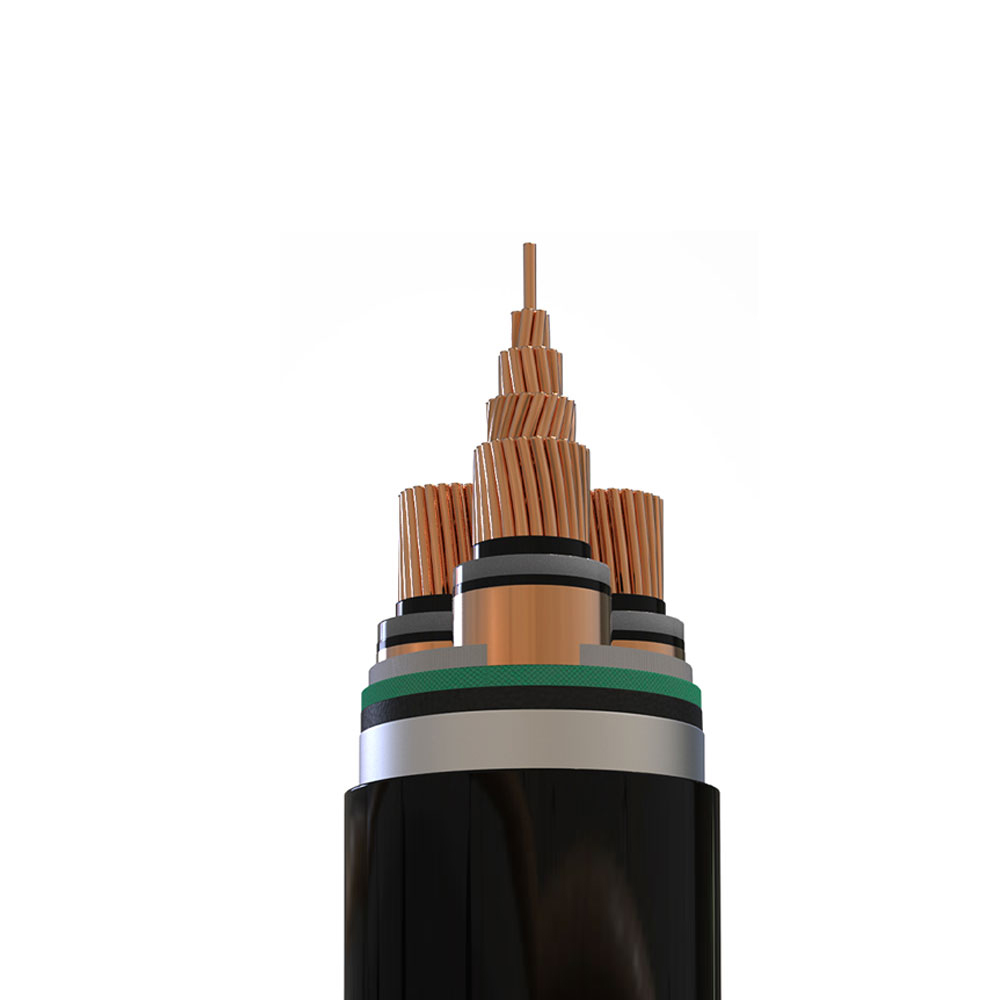

Pansertype (f.eks. YJV22, YJV32): Forbedret med ståltape eller wirearmering for applikasjoner som krever mekanisk beskyttelse, for eksempel direkte nedgraving eller installasjon av rør.

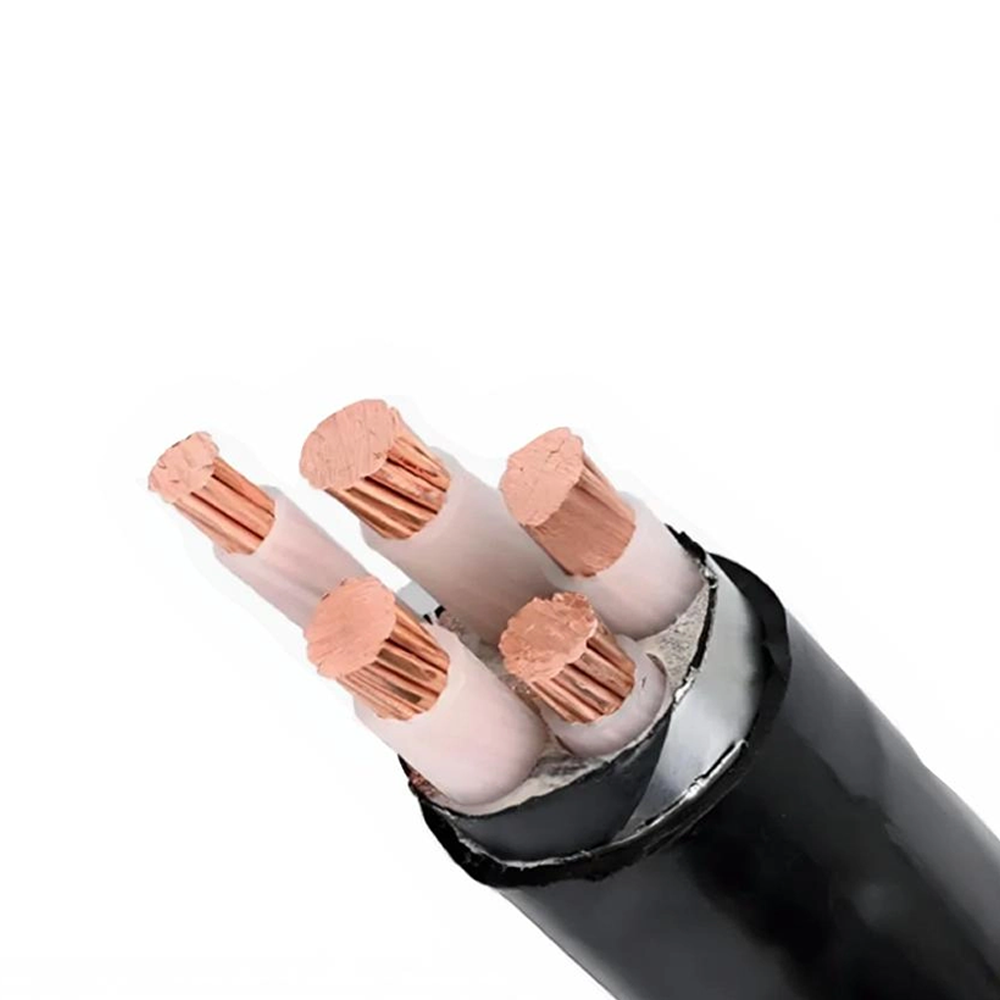

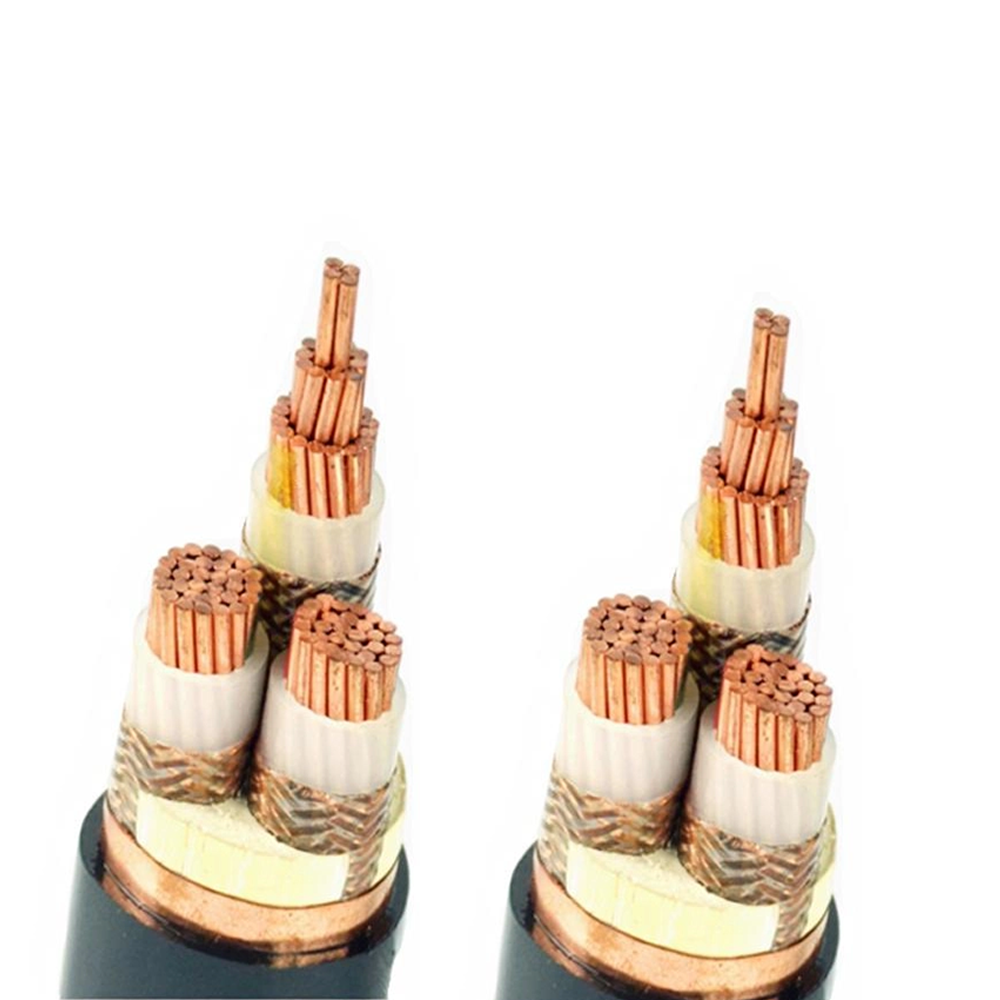

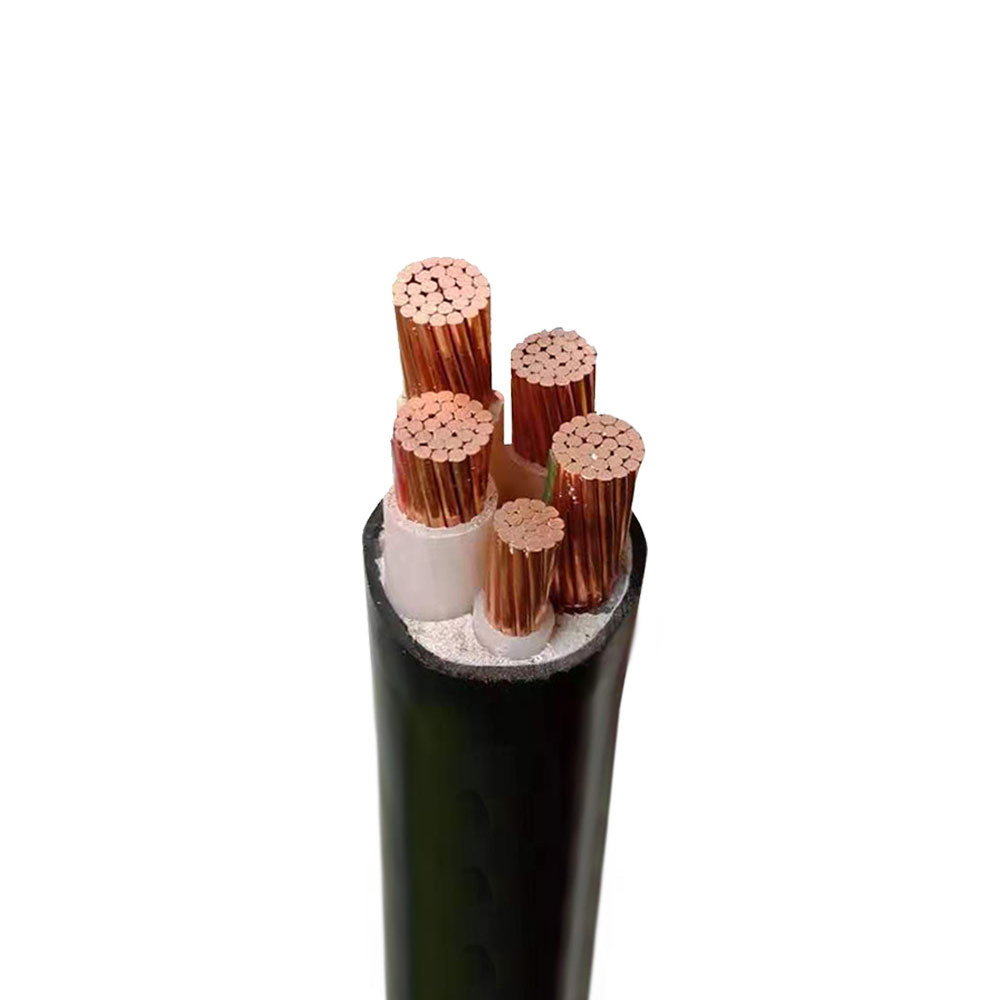

Halogenfri lavrøyktype (f.eks. WDZ-YJY): Bruker halogenfri polyolefinkappe, produserer lite røyk og ingen giftige gasser under forbrenning, egnet for tettbefolkede områder.

Hovedbruksområder:
Urbane kraftnett og bygningskraftdistribusjon: Det foretrukne valget for hovedstrømforsyningslinjer, fra urbane underjordiske forsyningstunneler til høyhus, vertikale sjakter, med YJV-serien som det beste alternativet.
Industriell og fornybar energikraftproduksjon: Høyspent strømforsyning innenfor fabrikker, samlelinjer og utgående linjer for vind- og solcellekraftverk.
Transportinfrastruktur: Strømforsyningssystemer og lysnett for t-baner, jernbaner og flyplasser.
Store offentlige fasiliteter: Steder med høye krav til pålitelighet av strømforsyning, for eksempel sykehus, datasentre og stadioner.

III. Nøkkelkontroller for produksjonsprosessen
Ultra-Clean XLPE-isolasjonsmateriale: Mellom- og høyspentkabler må bruke ultrarene tverrbundne polyetylenkabelforbindelser, med urenheter og mikrohulromskontroll som oppfyller de høyeste standardene for å sikre den elektriske styrken til isolasjonen.
Trippellags co-ekstrudering og tørrherding: Dette er kjerneprosessen. En enkelt ekstruder ekstruderer samtidig lederskjermlaget, XLPE-isolasjonslaget og isolasjonsskjermingslaget for å danne jevne grensesnitt. Kabelen går deretter inn i et vertikalt (VCV) eller kjederør (CCV) herderør fylt med høytrykksnitrogen og damp, hvor kjemisk tverrbinding av polyetylen skjer under høy temperatur og trykk.
Nøyaktig temperatur- og sagkontroll: Temperaturene i hver sone av herderøret må kontrolleres nøyaktig. Samtidig sørger laserdiametermåling og datakontrollsystemer for at kabelen ikke gjennomgår overdreven bøying eller strekking i kontaktledningstilstanden, noe som garanterer konsentrisitet og jevnhet i isolasjonslaget.
Avkjøling og avgassing: Etter herding gjennomgår kabelen trinnvis avkjøling for å sette formen. Høyspentkabler krever også utvidet termisk syklus for å fjerne rester av biprodukter inne i isolasjonen.
Online inspeksjon: Integrerte online detekteringssystemer for delvis utladning, måling av ytre laserdiameter og eksentrisitetsovervåking sørger for sanntidsdetektering av feil og produktavvisning.
Mantel og armering: PVC eller polyolefin mantling ekstruderes på den herdede isolerte kjernen, med armering påført etter behov.

IV. Detaljerte kjernefordeler
Omfattende ledende teknisk ytelse: Overgår tradisjonelle PVC- og PE-kabler i alle nøkkelytelsesindikatorer, inkludert temperaturmotstand, strømbærende kapasitet, spenningsmotstand og levetid, og representerer det høyeste tekniske nivået av polymerisolerte kabler.
Betydelig driftsøkonomi: Høyere strømbærende kapasitet tillater mindre kabeltverrsnitt for samme overføringskapasitet, og sparer ikke-jernholdige metaller og ledningsplass. Den lengre levetiden reduserer utskiftings- og vedlikeholdskostnader for livssyklusen.
Høy sikkerhet og pålitelighet: Utmerket varmebestandighet reduserer risikoen for overbelastning, og den robuste tverrbundne strukturen gir stabil isolasjonsytelse, noe som gjør den spesielt egnet for strømforsyningssystemer som krever langsiktig, kontinuerlig og stabil drift.
Tilpasningsevne for bredt spenningsområde: Modne applikasjoner fra 1 kV til 500 kV gjør den til den ubestridte mainstream-teknologien for mellom- og høyspent underjordisk kraftoverføring.
Potensial for miljøoppgradering: Selve isolasjonen inneholder ingen halogener. Kombinert med halogenfri kappe (YJY), kan den enkelt oppgraderes til en miljøvennlig kabel som oppfyller kravene til grønne bygninger.

Sammendrag
XLPE-isolerte strømkabler representerer en milepæl i utviklingen av moderne strømkabelteknologi. Med spranget i materialytelse forårsaket av tverrbindingskjemi, har de med suksess dominert et bredt spekter av bruksområder, fra lavspent kraftdistribusjon til ekstra høyspent kraftoverføring. Å velge XLPE-kabler er ikke bare å velge et produkt, men å ta i bruk en teknologisk vei som tilbyr høyere pålitelighet, lengre livssyklus og overlegen driftsøkonomi. Selv om den opprinnelige kostnaden kan være litt høyere enn for PVC-kabler, gjør de omfattende fordelene de gir gjennom hele levetiden dem til det mest kostnadseffektive valget for nybygg og oppgraderingsprosjekter. De er hjørnesteinen i å bygge et trygt, effektivt og moderne kraftsystem.
