Omfattende introduksjon til robotkabler
I. Definisjon og kjernefunksjoner
Robotkabler er svært fleksible spesialkabler spesielt utviklet for industriroboter, mekaniske armer og høydynamisk automasjonsutstyr. De trenger å overføre kraft, signaler og data stabilt under hyppige bøyninger, vridninger, bevegelser og kompleks mekanisk stress, og fungerer som "nerver og blodårer" til robotbevegelsessystemer.

Kjernefunksjoner:
Høy dynamisk fleksibilitet: Kan tåle millioner av frem- og tilbakegående bøye- og vridningsbevegelser (f.eks. ±180°/m til ±720°/m vridning).
Samtidig multistressmotstand: Kan håndtere spenning, kompresjon, vridning, vibrasjon og sidetrykk på samme tid.
Integrert overføringsevne: Kombinerer ofte kraftlinjer, kontrolllinjer, tilbakemeldingssignallinjer (kodere), busslinjer (som EtherCAT) og luftveier/optiske fibre.
Høy miljøtoleranse: Motstandsdyktig mot olje, kjølevæske, slitasje og høye/lave temperaturer (f.eks. -40°C til 125°C).

II. Hovedtyper og applikasjonsscenarier
Klassifisering etter bevegelsestype:
Drakjedekabler: Brukes til lineær frem- og tilbakegående bevegelse, for eksempel lineære robotslider og portalmanipulatorer.
Torsjonskabler: Brukes til roterende ledd, som robotarmledd og roterende arbeidsbord.
Composite Motion Cables: I stand til å tåle både bøying og vridning, brukt til SCARA-roboter og flerleddsroboter.

Klassifisering etter funksjonell integrasjon:
Strømkabler: Forsyner servomotorer med strøm.
Tilbakemeldings- og signalkabler: Koble til kodere og sensorer for å overføre lavspentsignaler.
Busskabler: Brukes for sanntids Ethernet-kommunikasjon (som EtherCAT og PROFINET).
Hybridkabler: Integrer strøm, signaler, luftveier eller optiske fibre i én kabel for å redusere ledningsplass.

Typiske bruksområder:
Industrielle roboter: Produksjonslinjer for sveising, maling, håndtering og montering av biler.
Automatiseringsutstyr: CNC-maskinverktøymagasiner, Automated Guided Vehicles (AGV) og materialhåndteringssystemer.
Presisjonsutstyr: Halvlederwaferhåndteringsroboter og medisinsk automatiseringsutstyr.
Inspeksjon og måling: Robotmonterte synsinspeksjonssystemer og testprober.

III. Nøkkelkontroller for produksjonsprosessen

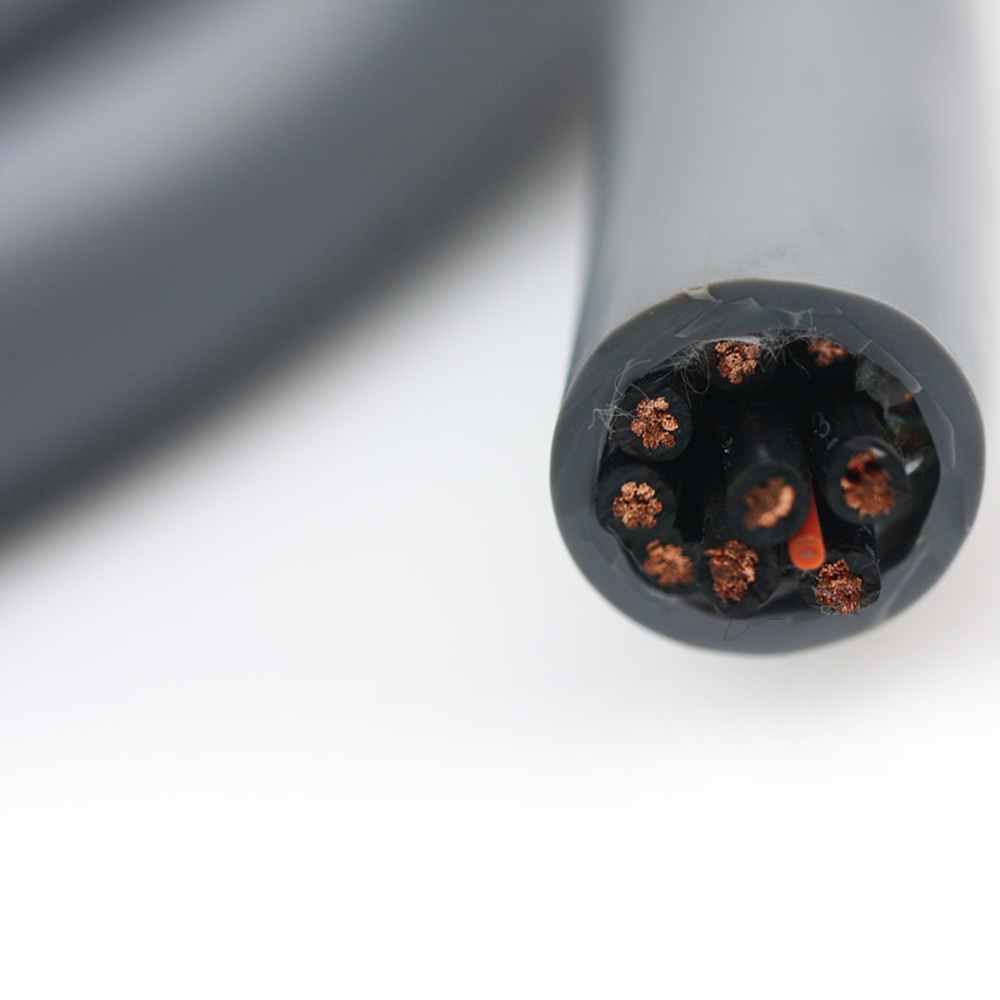

Lederstruktur: Ultrafine oksygenfrie kobbertråder (f.eks. 0,08 mm) brukes i lagdelte bunter, kombinert med spesielle stigninger og retninger for å optimalisere dynamisk spenningsfordeling.
Isolasjonsmaterialer: Materialer med høy styrke og høy elastisitet (som spesiell PVC, TPE eller PUR) er valgt for å sikre at isolasjonslaget ikke sprekker ved gjentatt deformasjon.
Kjernetrådstrenging og skjerming: Optimaliserte tvunnet-par/stjerne-fire-strukturer brukes, kombinert med tinnbelagt kobbertråd-flettet skjerming (dekning ≥85%) eller aluminiumsfolieskjerming for å forhindre signalovertale og elektromagnetisk interferens.
Strekk- og torsjonsdesign: Innebygde Kevlar-fibre eller høyytelses syntetiske fiberflettede lag fungerer som bærende elementer for å absorbere mekanisk påkjenning og beskytte lederne.
Mantelprosess: Ekstrudert høyslitasjebestandig, oljebestandig polyuretan (PUR) eller spesialelastomer ytre kappe, ofte designet med lavfriksjonsteksturer eller fargekoding på overflaten.

IV. Detaljerte kjernefordeler
Forlenget levetid: Undervurdert bøyeradius og vridningsvinkler, den dynamiske levetiden kan nå 5 millioner til 10 millioner sykluser, noe som reduserer nedetid og utskiftingsfrekvens betydelig.
Svært stabil signaloverføring: Optimalisert skjerming og tvunnet-par-design sikrer uavbrutt kontrollsignaler, kodertilbakemelding og busskommunikasjon med lave feilrater under kontinuerlig bevegelse.
Plassbesparende og integrering: Hybridkabler integrerer flere funksjonelle kabler i én, reduserer den interne ledningsplassen til roboter, letter den totale vekten og optimerer bevegelsesytelsen.
Høy pålitelighet reduserer vedlikeholdskostnader: Robust design minimerer uventet nedetid forårsaket av kabelbrudd eller signalforstyrrelser, og reduserer vedlikeholdskostnader og produksjonstap.
Sikkerhet og holdbarhet: Flammehemmende, oljebestandige og kjemiske korrosjonsbestandige egenskaper tilpasser seg tøffe industrielle miljøer, og sikrer langsiktig sikker drift av utstyret.

Sammendrag
Robotkabler er grunnlaget for den høye påliteligheten og presisjonsdriften til roboter. Deres teknologiske kjerne ligger i dyp integrasjon av materialvitenskap, strukturell mekanikk og elektrisk design for å løse utfordringene med holdbarhet og signalintegritet under høydynamisk mekanisk påkjenning.
