Omfattende introduksjon til Drag Chain Cables

I. Definisjon og kjernefunksjoner
Drakjedekabler er fleksible kabler spesielt designet for høyhastighets, høyfrekvent frem- og tilbakegående bevegelse i automatiserte utstyrsdragkjedesystemer. De er installert inne i lukkede eller åpne tekniske plastkjeder og beveger seg sammen med kjeden for å gi strøm, kontrollsignaler og dataoverføring for mobilt maskineri.

Kjernefunksjoner:
Høy fleksibilitet og bøyemotstand: Designet for kontinuerlig frem- og tilbakegående bøying, med en liten minste bøyeradius (vanligvis så lav som 7,5 ganger kabelens ytre diameter), i stand til å tåle opptil 10 millioner eller flere bøyesykluser.
Torsjonsmotstand og anti-vridning: Optimalisert kjernetrådtrådingsstruktur motvirker effektivt indre spenninger som genereres under bevegelse i trekkkjeden, og forhindrer kabelvridning og sammenfiltring av kjernetråder.
Motstand mot mekanisk påkjenning: Utmerket strekk-, trykk- og slitestyrke, i stand til å motstå kontinuerlig friksjon og kompresjon mot kjedeveggene og andre kabler.
Sterk strukturell stabilitet: Lav vedheft mellom kjernetrådene forhindrer stikking under bevegelse, mens senterfyllingsdesign sørger for at kabelen forblir avrundet og opprettholder en stabil bevegelsesbane innenfor slepekjettingen.

II. Hovedtyper og applikasjonsscenarier
Klassifisering etter funksjon:
Strømtrekkkjedekabler: Overfør høyere spenninger og strømmer for å drive mobile motorer og drivenheter.
Kontroller kjettingkabler: Overfør styresignaler og sensorsignaler, med lavere spenningsnivåer og vekt på anti-interferens.
Data/buss-dragkjedekabler: Brukes til høyfrekvent dataoverføring, som Ethernet (CAT5e/6/7) og feltbuss (PROFIBUS, CAN, etc.), som krever lav demping og høy skjermingseffektivitet.
Hybrid/kompositt trekkkjedekabler: Integrer strøm, kontroll, data og til og med optiske fibre eller luftledninger i en enkelt kabel, og oppnå svært integrerte ledninger.

Typiske bruksområder:
CNC-maskinverktøy: Brukes til kraft- og signaloverføring i mobile komponenter som verktøymagasiner, spindler og arbeidsbord.
Industriroboter: Brukes til lineære bevegelsesenheter som den syvende aksen (gulvskinnen) til roboter og lineære moduler.
Automatiserte produksjonslinjer: Brukes til kraft- og signaloverføring i mobile komponenter i materialhåndteringslinjer, samlebånd og testutstyr.
Logistikk- og lagersystemer: Brukes til mobil strømforsyning i stablere, skyttelbiler og automatiske sorteringssystemer.
Scenelysutstyr: Brukes til mobil belysning av takstoler og løfteutstyr.

III. Nøkkelkontroller for produksjonsprosessen
Lederdesign: Laget av ultrafine oksygenfrie kobbertråder (diameter så liten som 0,05 mm) ved bruk av spesielle buntstrengingmetoder for å sikre at lederne ikke bryter og motstanden forblir stabil under gjentatt bøyning.
Isolasjonsmaterialer: Høystyrke, høyelastiske spesielle PVC-, TPE- eller PUR-materialer er valgt for å sikre at isolasjonslaget ikke sprekker eller fester seg under dynamisk påkjenning.
Kjernetrådstrenging og kabling: En optimalisert lagdelt og buntet strandingsstruktur brukes, med presis koordinering av strandingsretning og stigning i hvert lag for å balansere indre stress og forhindre "birdcaging" av kabelen.
Strekksenter og fylling: Et høyfast ikke-metallisk strekkelement (som Kevlar-fiber) er vanligvis plassert ved kabelsenteret for å absorbere strekkspenning. Fyllstoffer sikrer strukturell rundhet og reduserer indre friksjon.

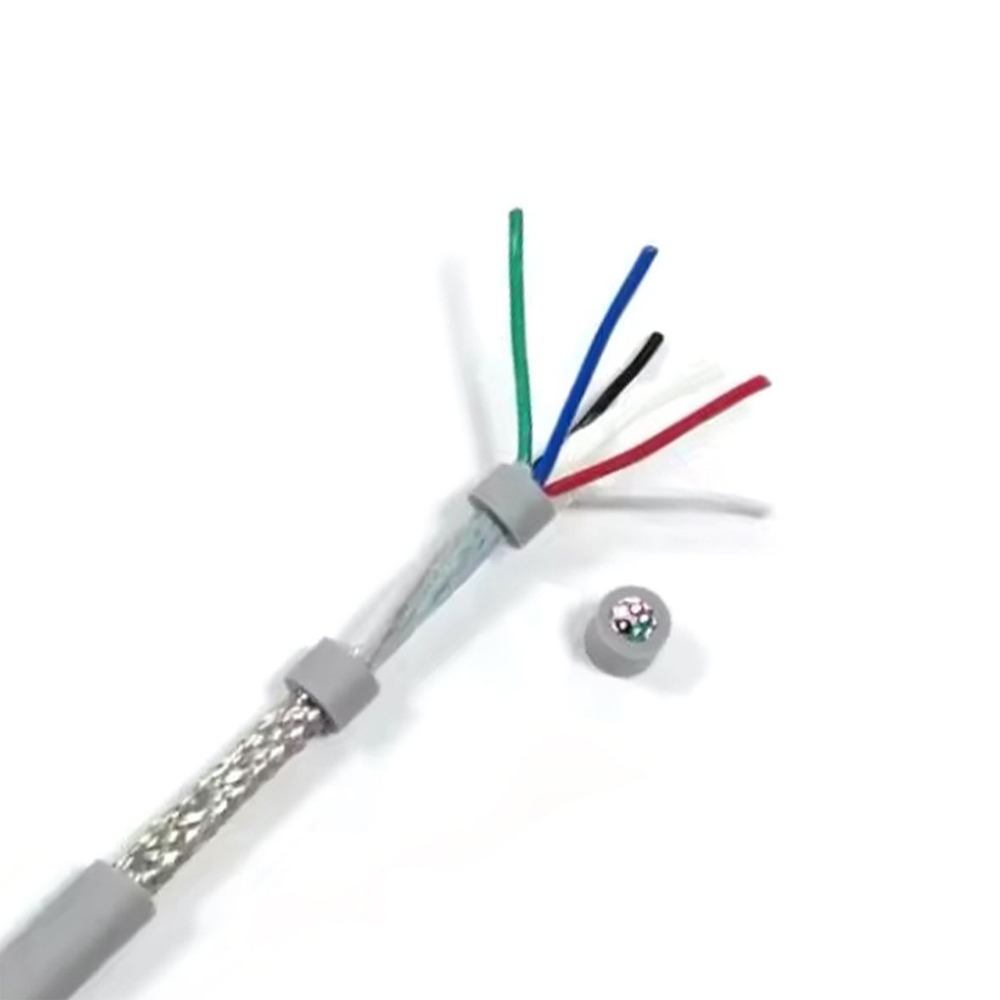

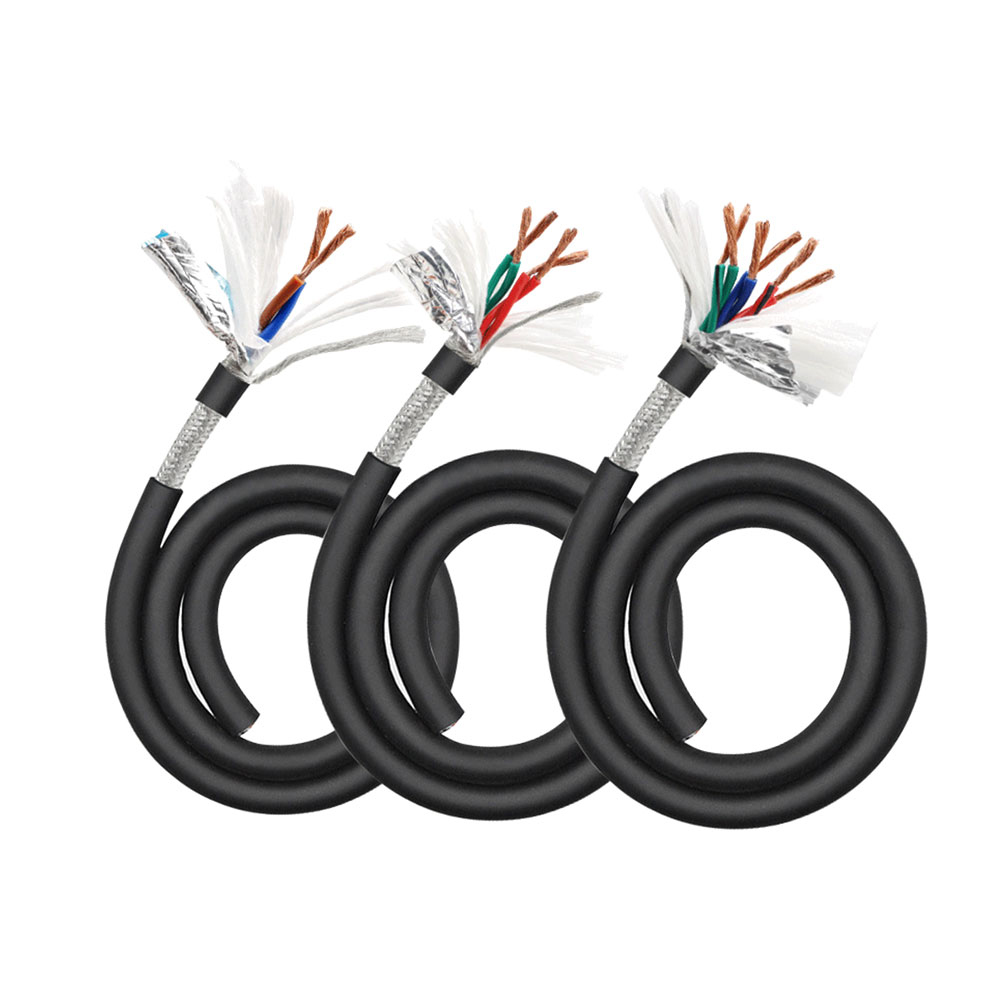

Skjerming og kappe: Høydekning (vanligvis ≥85 %) fortinnbelagt kobbertråd-flettet skjerming brukes for effektiv elektromagnetisk interferensmotstand. Den ytre kappen er laget av svært slitesterk, oljebestandig og rivebestandig polyuretan (PUR) materiale, med en glatt overflate eller riller for å redusere friksjonskoeffisienten.

IV. Detaljerte kjernefordeler
Forlenget levetid: Designet for høye syklusteller, med en levetid på millioner til titalls millioner av frem- og tilbakegående bevegelser under riktige installasjonsforhold, noe som reduserer utstyrets nedetid, vedlikeholdstid og utskiftingskostnader betydelig.
Svært pålitelig overføring: Optimalisert elektrisk design og skjermingsstruktur sikrer stabil strømforsyning, klare kontrollsignaler og uavbrutt datakommunikasjon med lave bitfeilfrekvenser under kontinuerlig bevegelse.
Enkel installasjon og plassbesparende: Høy fleksibilitet forenkler installasjon i kompakte kjettingrom. Hybridkabler kan erstatte flere enkeltfunksjonskabler, noe som forenkler kabling, sparer intern trekkkjedeplass og reduserer systemvekten.
Høy mekanisk beskyttelse og tilpasningsevne: Robust kappe og indre struktur gir utmerket slitasje-, kompresjons- og slagmotstand, og tilpasser seg vanlige fabrikkmiljøforhold som olje, kjølevæske og rusk.
Forutsigbar bevegelsesbane: Stabil struktur sikrer at kabelen opprettholder en fast form under bøyning i trekkkjeden, noe som muliggjør jevn bevegelse og unngår fastkjøring med kjedet eller andre kabler, noe som reduserer risikoen for feil.

Sammendrag
Drakjedekabler er "livlinen" for pålitelig drift av høydynamisk automatisert utstyr. Kjerneytelsen deres ligger i den perfekte integreringen av mekanisk holdbarhet og elektrisk stabilitet gjennom presis strukturell design og materialvalg.
