Hvordan Twisted Pair Geometri kontrollerer krysstale i kommunikasjonskabler

Den grunnleggende støyavvisningsmekanismen i tvunnet par kommunikasjonsledning er ikke selve vridningen isolert - det er konsistensen av vridningsgeometrien over hele kabellengden. Hvert pars vridningslengde (avstanden som kreves for en fullstendig 360° vridning) bestemmer frekvensen som paret mest effektivt kansellerer common-mode interferens med. Når et par blir utsatt for et eksternt elektromagnetisk felt, er den induserte spenningen i en halvvridning lik og motsatt av den induserte spenningen i den tilstøtende halvvridningen, og de to kansellerer. Denne kanselleringen er bare effektiv hvis leggelengden er jevn; variasjoner i leggingslengden skaper punkter der kanselleringen er ufullstendig, slik at gjenværende støy vises som differensiell signalinterferens.

I multi-par kommunikasjonskabler , forskjellige par blir tildelt forskjellige legglengder for å redusere par-til-par krysstale - koblingen av signalenergi fra ett par til et tilstøtende par. Hvis to par hadde identiske leggelengder, ville deres gjensidige induktive og kapasitive kobling være maksimert og koherent, og produsere sterk krysstale over hele kabellengden. Ved å tilordne distinkte leggelengder (for eksempel 12 mm, 16 mm, 20 mm og 26 mm i en fire-par kabel), kanselleres koblingen mellom to par delvis ettersom den relative fasen mellom dem roterer kontinuerlig langs kabellengden. Dette prinsippet er grunnen til at det å tvinne et skadet par på nytt under feltreparasjon – uten å replikere den opprinnelige leggelengden og konsistensen – forringer krysstaleytelsen til det reparerte segmentet i forhold til den fabrikkproduserte kabelen.

Balansen til et tvunnet par - i hvilken grad de to lederne er elektrisk symmetriske - er en separat, men relatert parameter. Ubalanse fører til at en del av differensialsignalet konverteres til vanlig modus og omvendt, et fenomen som kalles moduskonvertering. I høyhastighetsdataapplikasjoner gir moduskonvertering returtap og forringelse av innsettingstap som ikke kan korrigeres ved utjevning ved mottakeren. Å oppnå høy parbalanse krever tett kontroll av lederdiameterens konsistens, isolasjonsveggens eksentrisitet (i hvilken grad isolasjonen er sentrert på lederen) og isolasjons dielektriske egenskaper på fabrikkproduksjonsstadiet. En isolasjonsvegg som varierer med mer enn ±0,02 mm i tykkelse rundt lederomkretsen introduserer målbar parubalanse ved frekvenser over 100 MHz.

Kategorivurderingsforskjeller i datakabler og hva hver båndbreddeterskel faktisk krever

Ethernet-kabelkategorier (Cat5e, Katt6, Cat6A, Katt7, Katt8) er definert av deres overføringsytelse opp til en spesifisert båndbredde, og hvert trinn opp i kategorien innebærer spesifikke konstruksjonsendringer - ikke bare strammere toleranser på samme design. Å forstå hvilke endringer på hvert nivå hjelper anskaffelsesteam med å vurdere om en høyere kategori virkelig er nødvendig for en gitt applikasjon eller om den spesifiseres konservativt uten teknisk begrunnelse.

En konstruksjonsdetalj som har betydelig innvirkning på feltinstallasjonen er kryssfyllingsspline introdusert på Cat6. Denne X-formede plastseparatoren løper langs kabelkjernen og isolerer fysisk hvert av de fire tvunnede parene i sin egen kvadrant, noe som reduserer par-til-par kapasitiv kobling. Spline er nødvendig for å oppnå Cat6s 250 MHz NEXT-grenser, men den øker kabeldiameter og stivhet, reduserer bøyefleksibilitet sammenlignet med Cat5e, og krever kompatible termineringsverktøy som kan plassere parene riktig rundt spline i en RJ45-plugg eller keystone-jack. Installatører som undervurderer denne stivhetsforskjellen, skaper ofte installasjonsskader - bøyde ledere, overbøyde par ved termineringspunkter - som passerer visuell inspeksjon, men forringer parametere for innsettingstap og returtap under Cat6-terskelen.

Cat6A introduserer en ekstra ytelsesparameter fraværende fra lavere kategorier: alien crosstalk (AXT), som måler signalkobling mellom tilstøtende kabler i en bunt, i stedet for mellom par innenfor en enkelt kabel. Å oppfylle AXT-grenser krever enten en skjermet konstruksjon (S/FTP eller F/UTP) eller en betydelig større uskjermet kabeldiameter som øker fysisk separasjon mellom kabler. Dette er grunnen til at uskjermede Cat6A-kabler har en ytre diameter på 7,5–8,5 mm sammenlignet med 5,5–6,2 mm for Cat6 – den større diameteren er det mekaniske middelet for å oppnå AXT-kompatibilitet uten skjerming.

Signaldemping i kommunikasjonskabler: rotårsaker og hvordan produsenter kontrollerer det

Innføringstap (demping) i en kommunikasjonskabel er ikke et enkelt fenomen, men summen av tre fysisk distinkte tapsmekanismer, som hver reagerer forskjellig på endringer i lederstørrelse, isolasjonsmateriale og driftsfrekvens. Å forstå de individuelle bidragsyterne gjør at kabeldesignere kan gjøre målrettede forbedringer i stedet for å bare øke ledertverrsnittet – noe som øker kostnadene, vekten og kabeldiameteren samtidig som problemet bare delvis løses.

Dirigent (ohmsk) tap

DC motstandstap dominerer ved lave frekvenser og avtar når ledertverrsnittet øker. Ved høyere frekvenser konsentrerer hudeffekten strømstrømmen i et stadig tynnere overflatelag av lederen, noe som effektivt reduserer det ledende tverrsnittet og øker motstanden over dens DC-verdi. Ved 100 MHz er huddybden i kobber omtrent 6,6 μm – noe som betyr at for en typisk leder med en diameter på 0,5 mm, flyter mer enn 95 % av strømmen i et tynt ringformet område nær lederoverflaten. Dette er grunnen til at lederoverflatekvaliteten er viktig for høyfrekvente kommunikasjonskabler: overflateruhet på skalaen til huddybden (oksidasjon, tegning av dysemerker, overflateforurensninger) skaper ytterligere motstand som ikke er tilstede i DC-motstandsmålingen. Produsenter av høyfrekvente kommunikasjonsledninger spesifiserer lederoverflatekvalitet og bruker finkornede trekkdysesekvenser som minimerer overflateruheten på den endelige ledningen.

Dielektrisk tap

Dielektrisk tap oppstår fra energi som forsvinner i isolasjonsmaterialet når det vekslende elektriske feltet syklisk polariserer og slapper av polymermolekylene. Det er preget av taptangensen (tan δ) til isolasjonsmaterialet og øker lineært med frekvensen - i motsetning til ledertapet, som øker med kvadratroten av frekvensen. Ved lave frekvenser er dielektrisk tap ubetydelig for de fleste kabelisolasjoner, men ved frekvenser over flere hundre MHz blir det den dominerende tapsmekanismen. Solid polyetylen (PE) har en tangent med svært lavt tap (~0,0002), noe som gjør den til den foretrukne isolasjonen for høyfrekvente kommunikasjonskabler. Skummet PE, der luftbobler erstatter en del av den faste polymeren, reduserer den effektive dielektrisitetskonstanten fra ~2,3 til ~1,5 og reduserer ytterligere taptangens i forhold til skumprosenten - som er grunnen til at høyytelses RF-koaksialkabler og premium Cat6A-kabler bruker skummet PE-isolasjon. PVC, med taptangens på 0,05–0,10, er uegnet for høyfrekvente signalkabler av nettopp denne grunn.

Strålingstap

Strålingstap oppstår når kabelen fungerer som en utilsiktet antenne, og stråler ut en del av signalenergien inn i det omkringliggende rommet. I balanserte tvunnede kabler styres strålingstap av parbalanse - et godt balansert par produserer like og motsatte felt som kansellerer i det fjerne feltet, noe som resulterer i nesten null stråling. Som diskutert i sammenheng med pargeometri, er isolasjonseksentrisitet og lederdiametervariasjon de primære produksjonsfaktorene som forringer parbalansen og som følgelig øker strålingstapet ved høye frekvenser. I koaksialkabler kontrolleres strålingstapet av skjermdekningsprosenten og kontinuiteten til skjerm-til-kontakt-bindingen ved termineringer.

Skjermingsalternativer i kommunikasjonskabler og hvordan navnekonvensjonene fungerer

Navnekonvensjonen for skjermede kommunikasjonskabler er standardisert av ISO/IEC 11801 ved bruk av en todelt kode: den generelle kabelskjermtypen er oppført først, etterfulgt av en skråstrek, etterfulgt av den individuelle skjermtypen, deretter "TP" for tvunnet par. Imidlertid sirkulerer eldre navnekonvensjoner og produsentspesifikk terminologi fortsatt bredt, noe som skaper forvirring under spesifikasjoner og anskaffelser. Følgende sammenbrudd dekker de vanligste konstruksjonene:

• U/UTP (uskjermet/uskjermet tvunnet par): Ingen overordnet skjold, ingen individuelle par skjold. Standard Cat5e og Cat6 uskjermet konstruksjon. Stoler helt på parbalanse og vridningsgeometri for støyavvisning. Tilstrekkelig for de fleste kontor- og lette industrimiljøer med moderat EMI. Også referert til som UTP.
• F/UTP (Folie overall/uskjermede par): En total aluminisert polyesterfolie skjold omgir alle parene, med en dreneringstråd for avslutning. Individuelle par er uskjermede. Denne konstruksjonen gir effektiv common-mode EMI-avvisning (beskyttelse av kabelen mot ekstern interferens), men adresserer ikke par-til-par fremmede krysstale i kabelen. Tidligere kalt FTP eller skjermet UTP (ScTP). Vanlig i Cat6A F/UTP-design som oppfyller AXT-kravene gjennom kabeldiameter i stedet for parskjerming.
• S/FTP (Flette overall/Folie individuelle par): Et samlet flettet skjold (kobber eller fortinnet kobber) pluss individuelle folieskjold på hvert par. Den mest omfattende skjermingskonstruksjonen tilgjengelig i tvunnet par kabler. De individuelle parfoliene eliminerer par-til-par fremmede krysstale fullstendig, mens den overordnede fletten gir lavimpedans jordforbindelse og mekanisk beskyttelse for de individuelle foliene. Kreves av Cat7 og Cat8 spesifikasjoner. Avslutning er betydelig mer kompleks enn UTP - hvert par folie må avsluttes separat, og flettet må være korrekt festet i begge ender.
• SF/FTP (Braid Foil overall/Foil individuelle par): Legger til et folielag mellom de individuelle parfoliene og den ytre fletten, og gir et andre lag med total skjerming. Brukes i ekstremt høye EMI-miljøer eller for spesialiserte sikkerhetsapplikasjoner der skjoldeffektiviteten må opprettholdes over et veldig bredt frekvensområde.

En praktisk installasjonshensyn som ofte blir oversett: Skjermede kommunikasjonskabler gir kun sin nominelle skjermingsytelse når skjermen er kontinuerlig jordet i begge ender (for EMI-avvisning) eller i den ene enden (for å unngå jordsløyfeinterferens i lyd- og lavfrekvente signalapplikasjoner). En skjermet kabel med en ikke-tilkoblet dreneringsledning eller feil tilkoblet skjermkontakt yter dårligere enn en tilsvarende uskjermet kabel i mange EMI-scenarier, fordi den flytende skjermen fungerer som en parasittisk antenne som konsentrerer interferensenergi nær signallederne. Riktig skjermavslutning – lavimpedansbinding til koblingsskallet med full 360° kontakt, ikke en pigtailwire – er like viktig som selve skjermkonstruksjonen.

Kommunikasjonskabelkonstruksjoner for utendørs og direkte nedgravning og deres feilmoduser

Kommunikasjonskabler installert utendørs eller direkte nedgravd i jord står overfor nedbrytningsmekanismer som er helt fraværende i innendørs installasjoner, og kabler designet for innendørs bruk vil svikte raskt hvis de brukes i disse miljøene. De primære truslene er fuktinntrenging, UV-stråling, gnagerangrep og differensiell termisk ekspansjon mellom kabellag - hver krever spesifikke konstruksjonsmottiltak.

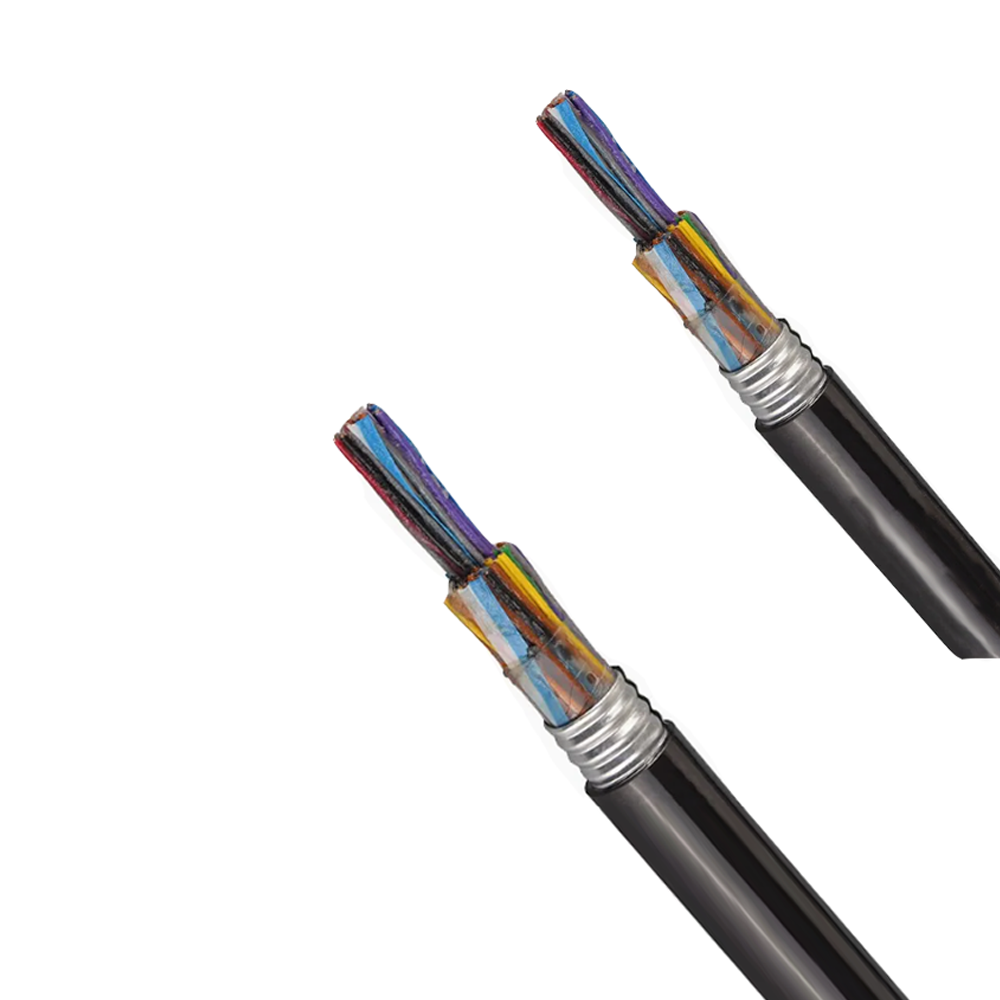

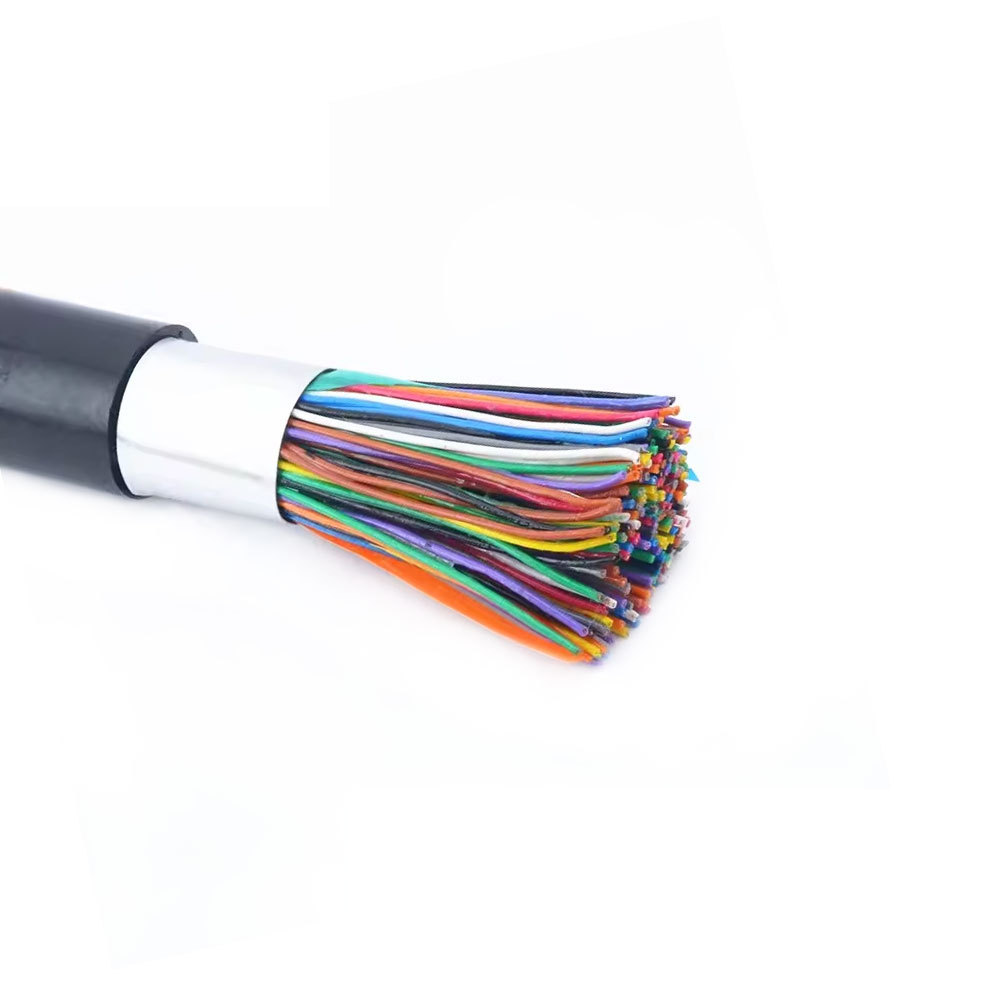

Fuktighetshåndtering i direkte nedgravde kommunikasjonskabler håndteres gjennom en av to strategier: fylling av flommasse eller tørre vannblokkerende tapesystemer. Oversvømmende kabler fyller alle mellomrom i kabelkjernen med en petroleumsbasert gel som er hydrofob og hindrer kapillær vannvandring langs kabellengden. Gelen er svært effektiv, men skaper betydelige vanskeligheter under terminering - forbindelsen må fjernes fra hver lederende ved hjelp av løsemidler, og gelrester på isolasjonsoverflater forringer kontaktytelsen hvis den ikke rengjøres fullstendig. Vannblokkerende tapesystemer bruker superabsorberende polymertape som sveller ved kontakt med fuktighet for å forsegle kabelens indre. Disse er renere å avslutte, men stoler på at tapen forblir i kontakt med jakkens indre overflate; båndmigrering under installasjon kan skape hull i vannblokkerende dekning.

UV-nedbrytning av utendørs kommunikasjonskabler er først og fremst et kappefenomen. Standard innendørs kabelkapper bruker PVC- eller PE-kvaliteter som ikke er UV-stabilisert og begynner overflatekritting og mikrosprekker innen 6–18 måneder etter utendørs eksponering. Utendørs klassifiserte kommunikasjonskabler bruker kappeforbindelser med ekstra UV-absorbere og hindrede aminlysstabilisatorer (HALS) som fanger opp UV-fotonenergi før den kan bryte polymerkjedebindinger. Svartpigmenterte polyetylenkapper oppnår UV-stabilitet gjennom carbon black-innhold (typisk 2–3 vekt%), som absorberer UV over hele det relevante spekteret og er den mest kostnadseffektive UV-stabiliseringstilnærmingen for kabler som ikke vil bli utsatt for fargekrav til synlig spektrum.

Gnagereangrep er en betydelig årsak til kommunikasjonskabelfeil i landbruks-, skogkledde og subtropiske miljøer. Gnagere tygger kabeljakker og rustninger for reirmateriale og for å opprettholde fortennens lengde; skaden er vanligvis konsentrert til spesifikke angrepspunkter i stedet for jevnt fordelt, noe som gjør den usynlig ved kabelmotstandsmåling inntil kabelen er fysisk gravd ut. Alternativer for beskyttelse mot gnager inkluderer:

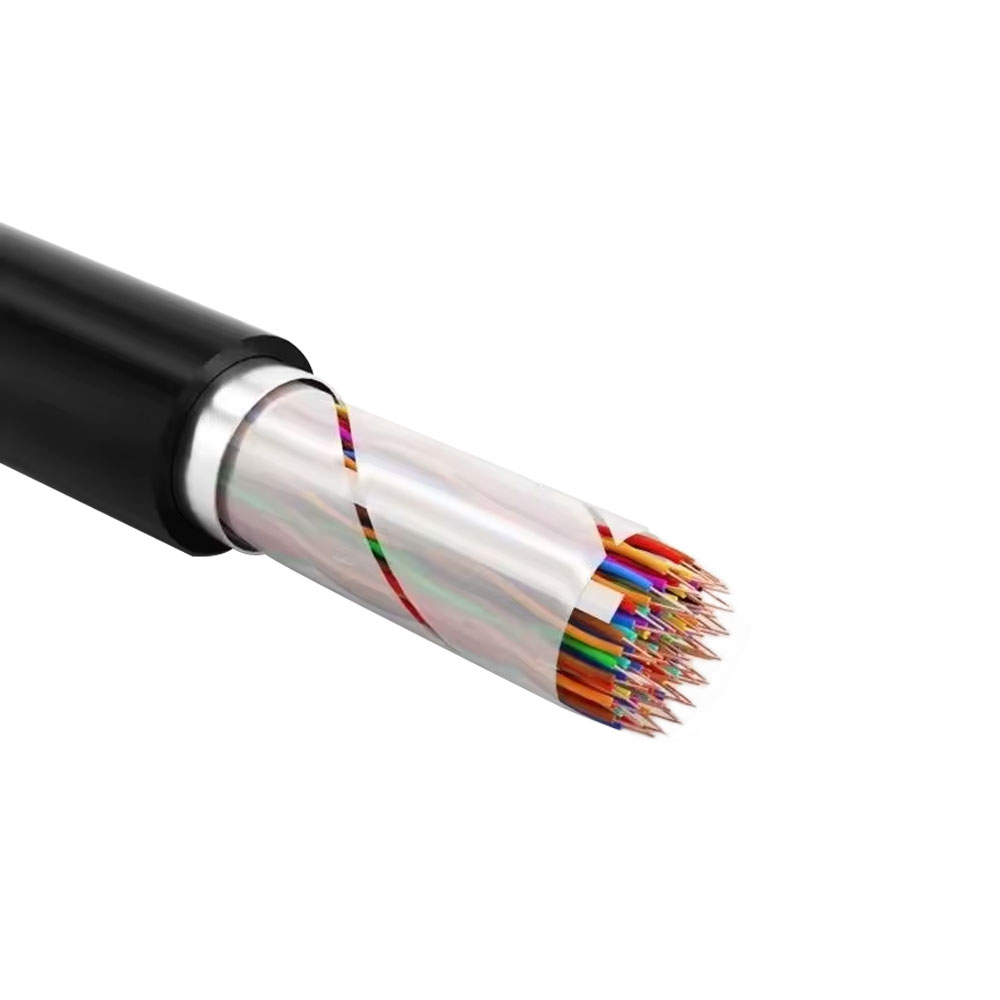

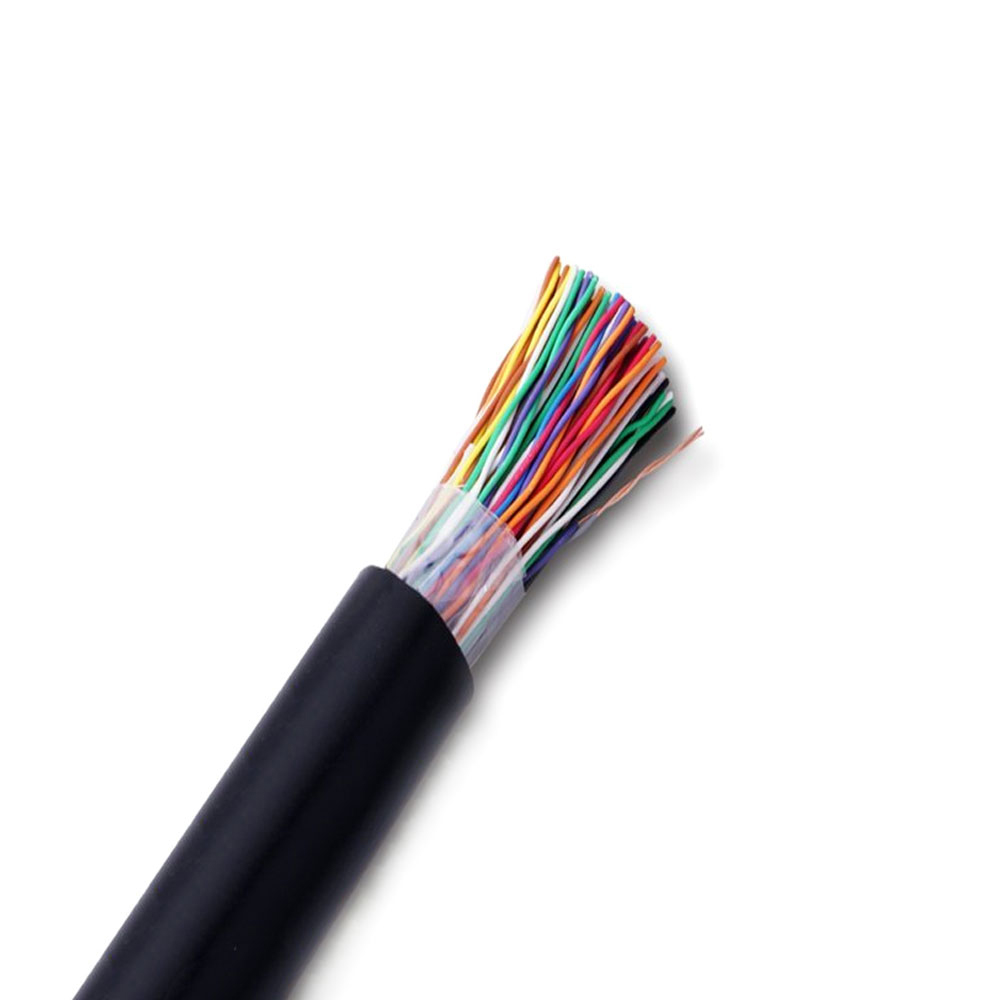

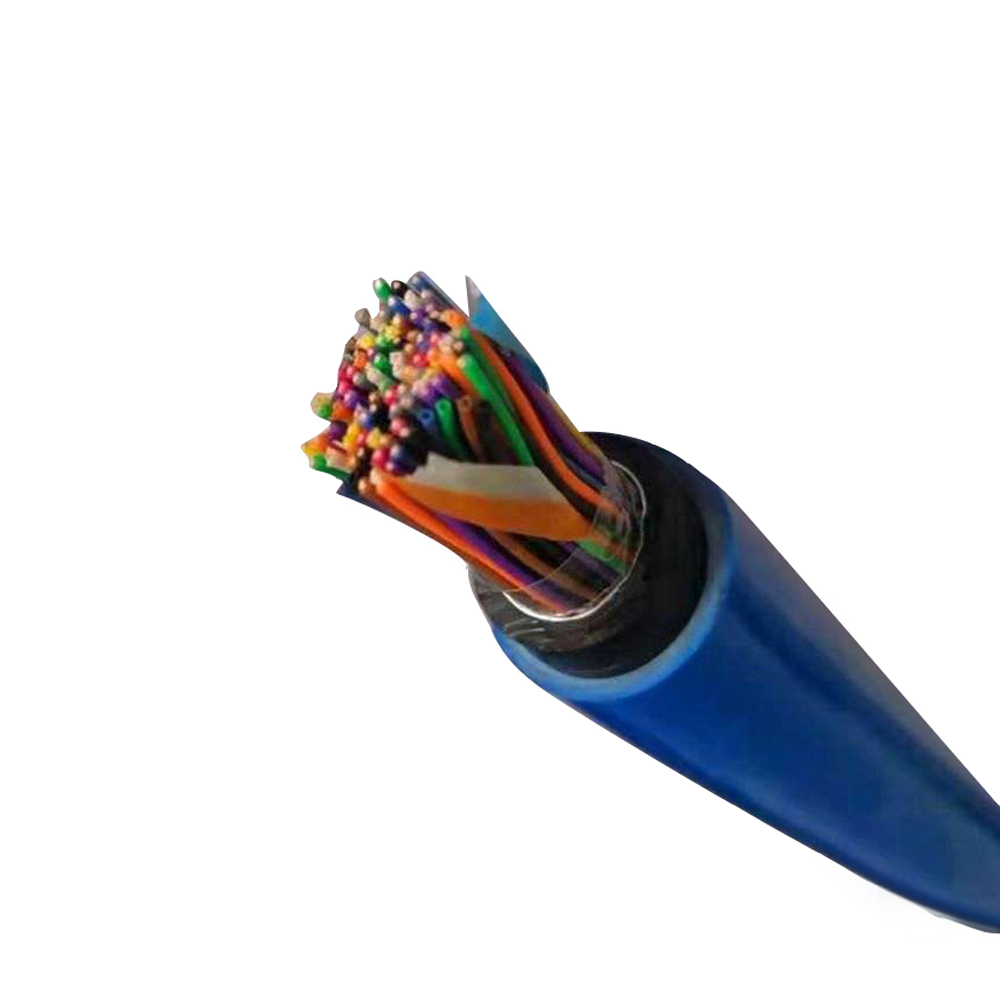

• Ståltapepanser under ytterkappen, som gir mekanisk motstand mot gnaging, men tilfører vekt og må være korrosjonsbeskyttet i sur jord.

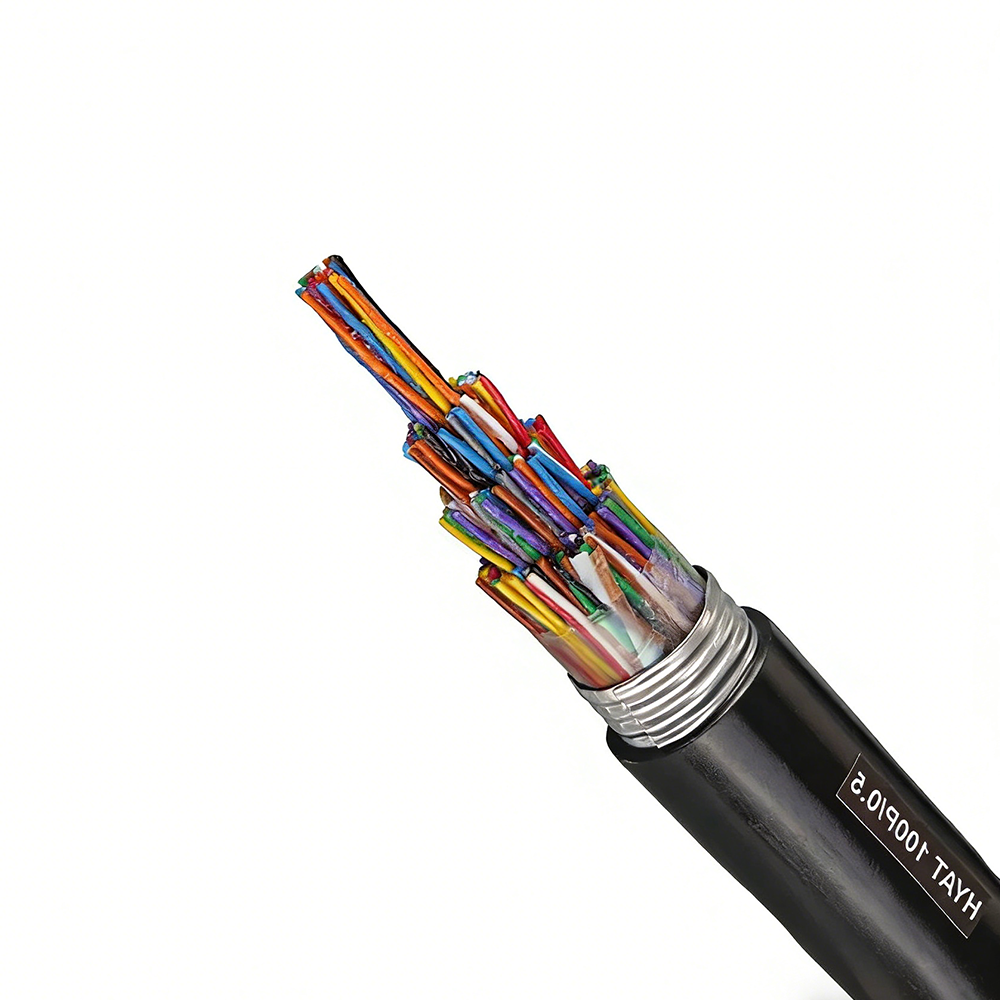

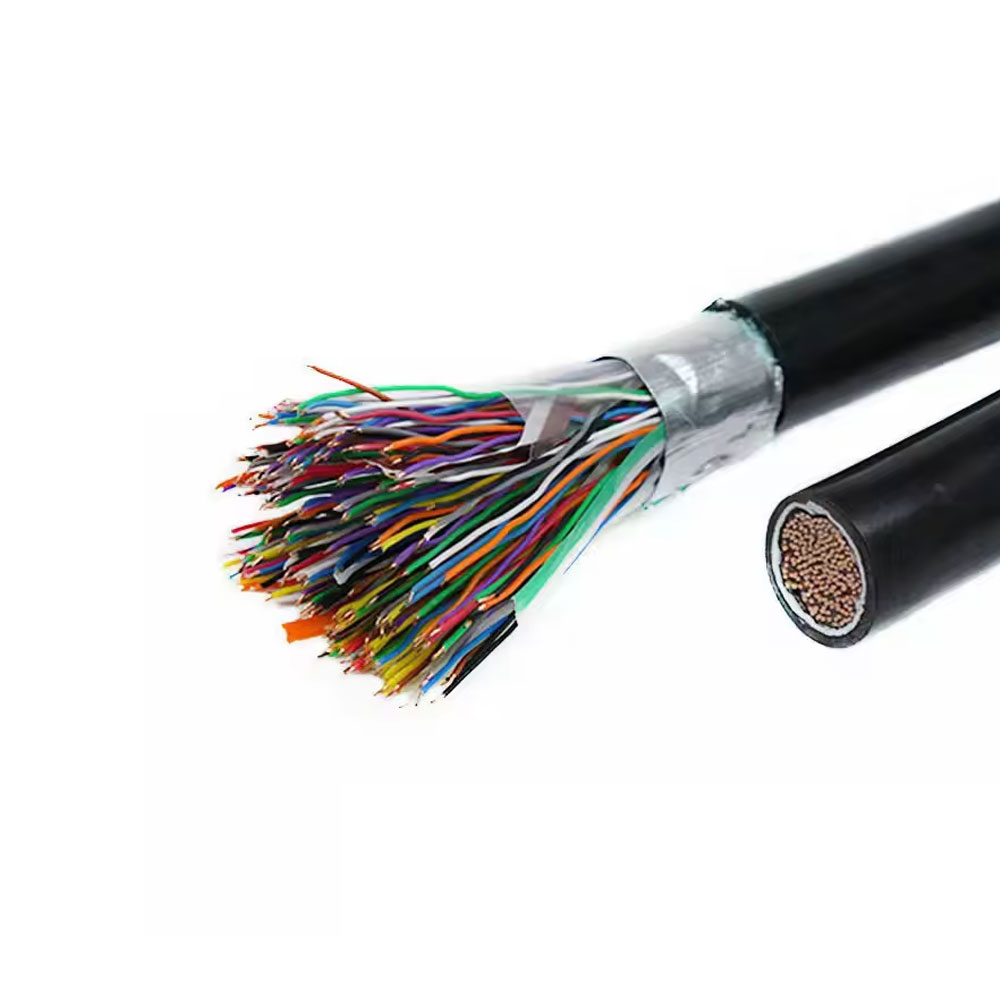

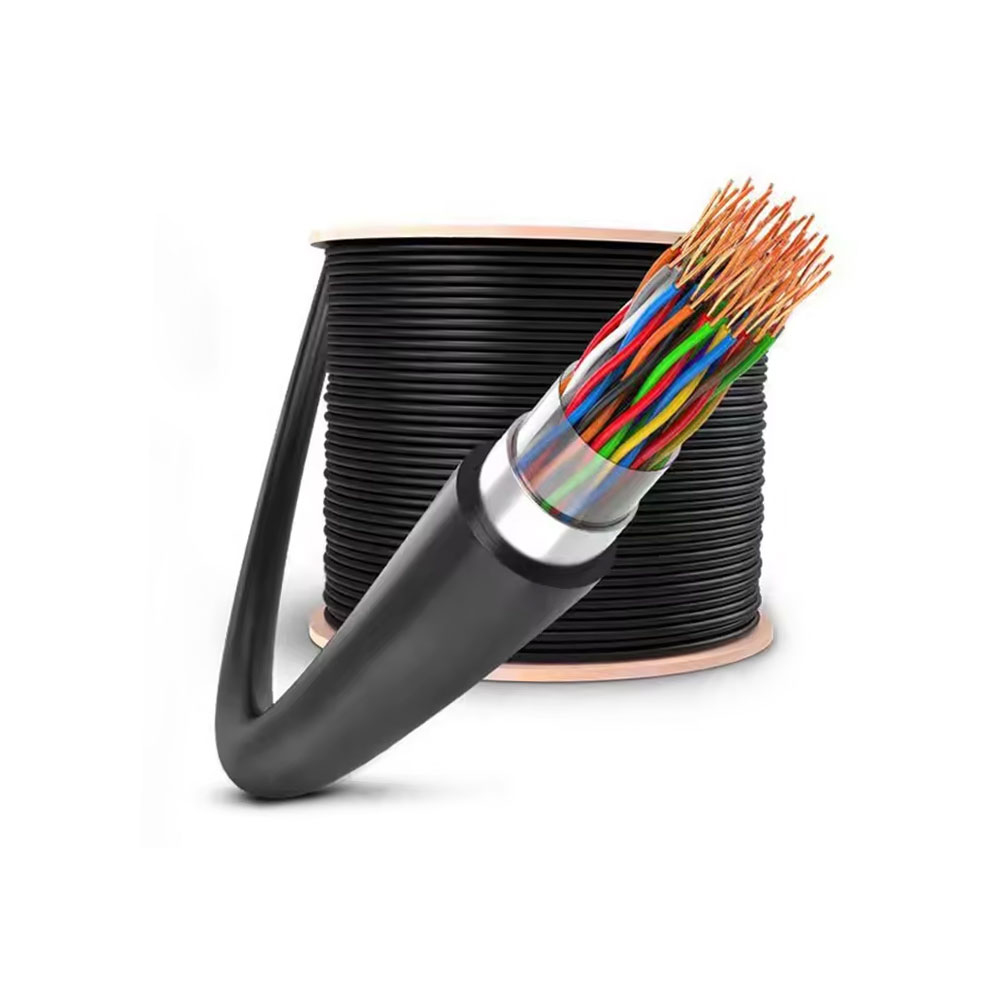

• Corrugated steel tape (CST) rustning, som kombinerer mekanisk beskyttelse av stål med større fleksibilitet enn flat tape panser, noe som gjør det enklere å installere rundt svinger.
• Høytetthetspolyetylen (HDPE)-kapper med tilstrekkelig veggtykkelse (typisk ≥2,5 mm), som motstår gnaging bedre enn standard PVC- eller myke PE-forbindelser på grunn av deres høyere hardhet og strekkfasthet.
• Frastøtende sammensatte jakker som inneholder capsaicin eller andre smaksavskrekkende kjemikalier - disse brukes i spesifikke markeder og viser variabel effektivitet avhengig av gnagerarten som er til stede.

Differensiell termisk ekspansjon mellom kabellag er en langsiktig sviktmekanisme i utendørs kabler utsatt for store temperatursvingninger. Kobberledere, PE-isolasjon, stålpanser og PVC-kappe har alle forskjellige varmeutvidelseskoeffisienter. I kabler som opplever daglige temperatursvingninger på 40°C eller mer - vanlig ved eksponering for direkte sollys - kan kumulativ ratcheting av lag i forhold til hverandre over flere års bruk føre til at jakken deler seg i lengderetningen eller at rustningen får tretthetssprekker. Denne feilmodusen er mest vanlig ved faste punkter, for eksempel ved inngang til rør eller ved kabelklemmeplasseringer, der termisk ekspansjon er mekanisk begrenset. Utendørs kommunikasjonskabler for miljøer med høye temperaturer bør bruke kappematerialer med høy bruddforlengelse (typisk >250 %) for å imøtekomme differensiell ekspansjon uten å sprekke.

Karakteristisk impedans i kommunikasjonskabler: Hva bestemmer den og hvorfor uoverensstemmelser forårsaker problemer

Karakteristisk impedans er en grunnleggende egenskap for enhver overføringslinje - inkludert kommunikasjonskabler - som beskriver forholdet mellom spenning og strøm for en bølge som forplanter seg langs linjen. For tvunnet par datakabler er målkarakteristisk impedans 100 Ω (±15 Ω per TIA-568 for strukturert kabling); for koaksialkabler som brukes i RF- og videoapplikasjoner, er 50 Ω og 75 Ω de dominerende standardene. Den karakteristiske impedansen bestemmes av geometrien og materialene til kabeltverrsnittet, og beregnes omtrent som:

Z₀ = (1/π) × √(μ/ε) × ln(D/d) , hvor D er isolasjonens ytre diameter, d er lederdiameteren, og e er den dielektriske konstanten til isolasjonsmaterialet. I praksis styrer tre produksjonsparametere den oppnådde impedansen: lederdiameteren, isolasjonsveggtykkelsen (som bestemmer D/d) og isolasjonens dielektriske konstant. Variasjoner i noen av disse langs kabellengden gir impedansvariasjoner - som igjen forårsaker signalrefleksjoner ved hver impedansdiskontinuitet.

Konsekvensene av impedansdiskontinuiteter avhenger av signalfrekvensen og størrelsen på mistilpasningen. Ved mottaksenden av en datalink kommer en signalrefleksjon fra en kabelimpedansdiskontinuitet til mottakeren som en forsinket kopi av det overførte signalet. Hvis forsinkelsen er en betydelig brøkdel av symbolperioden (dvs. refleksjonen kommer mens neste symbol mottas), skaper den intersymbolinterferens (ISI) som mottakerens equalizer må kompensere for. Moderne Gigabit- og 10-Gigabit Ethernet-transceivere inkluderer adaptiv utjevning som kan kompensere for moderat ISI, men utjevningshøyderommet som forbrukes av kabelindusert ISI reduserer systemets støymargin og reduserer den maksimalt oppnåelige koblingslengden.

Fra et produksjonskontrollsynspunkt krever det å oppnå konsistent karakteristisk impedans:

• Tett lederdiametertoleranse — en ±1 % variasjon i lederdiameter gir omtrent ±0,5 % variasjon i ln(D/d), direkte oversatt til impedansvariasjon. For et mål på 100 Ω bidrar en 1 % diametervariasjon alene med ±0,5 Ω impedansvariasjon.
• Konsekvent isolasjonsveggtykkelse med lav eksentrisitet - en eksentrisk isolasjonsvegg som er 10 % tykkere på den ene siden enn den andre skaper en lokal impedansvariasjon når paret roterer gjennom sin vridning, og produserer periodiske impedansvariasjoner ved vridningsfrekvensen som vises i returtapsspekteret som et diskret returtap).
• Stabil isolasjonssammensetning dielektrisk konstant — fuktighet absorbert av hygroskopiske isolasjonsmaterialer øker deres dielektriske konstant, og reduserer impedansen. Skummet PE-isolasjon, selv om det er fordelaktig for lav dielektrisitetskonstant og taps-tangens, krever presis skumprosentkontroll fordi en 5 % endring i tomromsfraksjon av skum endrer den effektive dielektrisitetskonstanten med omtrent 0,05, og forskyver den karakteristiske impedansen med omtrent 1,5 Ω for en typisk koaksial geometri.
• Kontinuerlig impedansovervåking ved bruk av tidsdomenereflektometri (TDR) på produksjonslinjen — TDR måler det reflekterte signalet fra et raskt spenningstrinn injisert i kabelenden og viser impedans som en funksjon av avstand, noe som tillater inline-deteksjon av impedansavvik under produksjon i stedet for på ferdige sneller.

Hvordan strukturerte kablingsstandarder styrer valg av kommunikasjonsledninger i bygningsinstallasjoner

Bygningskommunikasjonsinfrastruktur styres av strukturerte kablingsstandarder som definerer ikke bare kabelytelsesparametrene, men hele systemarkitekturen – kanallengdegrenser, tilkoblingspunktallokering og ytelsesbudsjettene som gjelder for den komplette installerte koblingen, inkludert kabler, kontakter og patchkabler. Å forstå disse begrensningene på systemnivå er avgjørende for å spesifisere kommunikasjonsledningen riktig, fordi en kabel som oppfyller sin egen ytelsesspesifikasjon fortsatt kan føre til at den installerte kanalen mislykkes hvis systemarkitekturen ikke vurderes.

De dominerende standardene er TIA-568 (nordamerikansk marked) og ISO/IEC 11801 (internasjonalt marked). Begge definerer en permanent link-modell - kabelen som går fra telekommunikasjonsrommets patchpanel til arbeidsområdets uttak, unntatt patch-ledninger - og en kanalmodell som inkluderer den permanente linken pluss opptil 10 meter med patch-ledninger i hver ende. Maksimal lengde på permanent link er 90 meter for horisontal kabling i begge standarder, med de resterende 10 meter av 100-meterskanalen tildelt patch-kabler. Denne grensen på 90 meter er ikke vilkårlig: den beregnes for å sikre at budsjettet for tap av kanalinnsetting (som inkluderer tap av koblinger) ikke overskrides for den spesifiserte overføringsapplikasjonen når de verste kabel- og koblingsytelsesparametrene kombineres.

En vanlig feltspesifikasjonsfeil er å behandle 100-meters kanalgrense som en kabellengdegrense og kjøre 100 meter med horisontal kabel, slik at det ikke er noe takhøyde for patch-kabler. En annen hyppig feil er å blande kabel- og koblingskategorier – bruk av Cat6-kabel med Cat5e-klassifiserte patchpaneler eller keystone-kontakter. Kanalytelsen bestemmes av det svakeste leddet i banen; en Cat6-kabel terminert med Cat5e-klassifiserte kontakter produserer en Cat5e-kanal, fordi kontakten NEXT og ytelsestap for retur reduserer de generelle kanalparametrene under Cat6-terskelen. Kategoritilpassede komponenter på tvers av hele kanalen – kabel, patchpaneler, keystones og patch-ledninger – er et grunnleggende krav, ikke en anbefaling.

For industrielle kommunikasjonsinstallasjoner underlagt IEC 11801-3 (industrilokaler) i stedet for næringsbyggstandarden, definerer ytterligere miljøklassifiseringer (EA, EB, EC, ED) de mekaniske, klimatiske og elektromagnetiske påkjenningene som kablingssystemet må tåle. Klasse ED, for eksempel, dekker direkte nedgraving og utendørs eksponerte installasjoner og krever ekstra kabelkonstruksjoner (flommasse, UV-stabilisert kappe, armering) utover grunnlinjeparameterne for elektrisk ytelse. Ved å spesifisere ledninger for en industriell installasjon utelukkende på grunnlag av dens elektriske kategori (Cat6, Cat6A) uten å adressere miljøklassen, vil det produsere et system som oppfyller kravene til datagjennomstrømning i utgangspunktet, men som mislykkes for tidlig på grunn av miljøforringelse.
