Bransjekunnskap
Parantall og målervalg: hvorfor det er kostbart å gjøre feil
Bykommunikasjonskabel s spesifiseres primært av to parametere: antall tvunnede par og ledermåler (AWG eller mm²). I praksis er begge ofte underspesifisert under nettverksplanlegging, noe som fører til kostbare gjentrekk eller parallellkabelføringer innen år etter installasjon. En 100-pars kabel installert for en boligblokk kan virke tilstrekkelig ved igangkjøring, men ettersom fiber-til-bygning-distribusjoner presser VDSL2 og G.fast aggregeringsutstyr nærmere sluttbrukerne, kan etterspørselen etter aktivt par i den siste mile kobbersegmentet øke uventet ettersom parbindings- og backupkretser legges til.
Ledermåler påvirker både sløyfemotstand og krysstaleoppførsel. Tynnere ledere (0,32 mm eller 26 AWG) reduserer kabelvekt og kanalplass, men øker DC-sløyfemotstanden, noe som begrenser det effektive utvalget av DSL-teknologier – spesielt viktig i områder der avstander mellom kabinett og lokaler overstiger 300 meter. Tykkere ledere (0,5 mm eller 0,6 mm) forlenger brukbar sløyfelengde og reduserer innsettingstap, noe som gjør dem til det foretrukne valget for lengre underjordiske løp i forstadskommunikasjonsnettverk. For stammaterkabler som betjener flere distribusjonspunkter, er 0,5 mm lederdiameter det praktiske minimum for å opprettholde tilstrekkelige overføringsmarginer over hele frekvensområdet som brukes av moderne bredbåndsteknologier.
Anhui Zhishang Cable Teknologi Co., Ltd. anvender denne forståelsen ved å tilby et strukturert utvalg av parantall – fra 5-pars lokale distribusjonskabler opp til 2400-pars hovedkabler – med måleralternativer tilpasset de typiske spennavstandene og tjenestetetthetene som finnes i urbane og forstadsnettverkstopologier.
Hvordan isolasjons- og mantelmaterialer bestemmer underjordisk holdbarhet
Det underjordiske miljøet påfører kommunikasjonskabler kjemiske og mekaniske påkjenninger som sjelden er synlige før feil oppstår. Jordens pH, grunnvannets saltholdighet, tilstedeværelsen av hydrokarboner fra veiavrenning og fryse-tine-sykluser angriper alle kabelkonstruksjon fra utsiden og inn. urban kommunikasjonskabel s, det ytre mantelmaterialet er den primære barrieren, og valget mellom PE (polyetylen), PVC og dobbeltmantlet PE/ståltapekonstruksjoner har langsiktige konsekvenser som strekker seg langt utover den opprinnelige kostnaden.
Hylster av polyetylen med høy tetthet (HDPE) gir overlegen motstand mot inntrengning av fuktighet, jordsyrer og mikrobiell nedbrytning. HDPE mykner ikke over tid slik PVC gjør, noe som betyr at den beholder sine opprinnelige mekaniske egenskaper over flere tiår med nedgraving - en meningsfull fordel gitt at bykommunikasjonskabler forventes å forbli i drift i 20 til 40 år uten utgraving. PVC er fortsatt vanlig i innendørs eller semi-beskyttede installasjoner på grunn av lavere kostnader og enklere terminering, men det er ikke det riktige valget for direkte nedgraving eller kanalførte kabler i miljøer med høy fuktighet eller kjemisk eksponering.
For kabler i områder med høy gnageraktivitet eller ruter under veier og jernbaner hvor risikoen for mekanisk skade er forhøyet, legges et ekstra armeringslag - typisk korrugert ståltape eller ståltråd - under den ytre kappen. Denne konstruksjonen gjør ikke kabelen vanntett alene; kvaliteten og kontinuiteten til flommassen som fyller mellomrommene mellom parene er like kritisk. En dårlig påført flommasse etterlater luftlommer som fanger opp fuktighet, som migrerer i lengderetningen langs kabelen og forårsaker forringelse av isolasjonsmotstanden over en lang kabelseksjon fra et enkelt punkt med kappeskade.
Vanlige underjordiske mantelkonstruksjoner sammenlignet

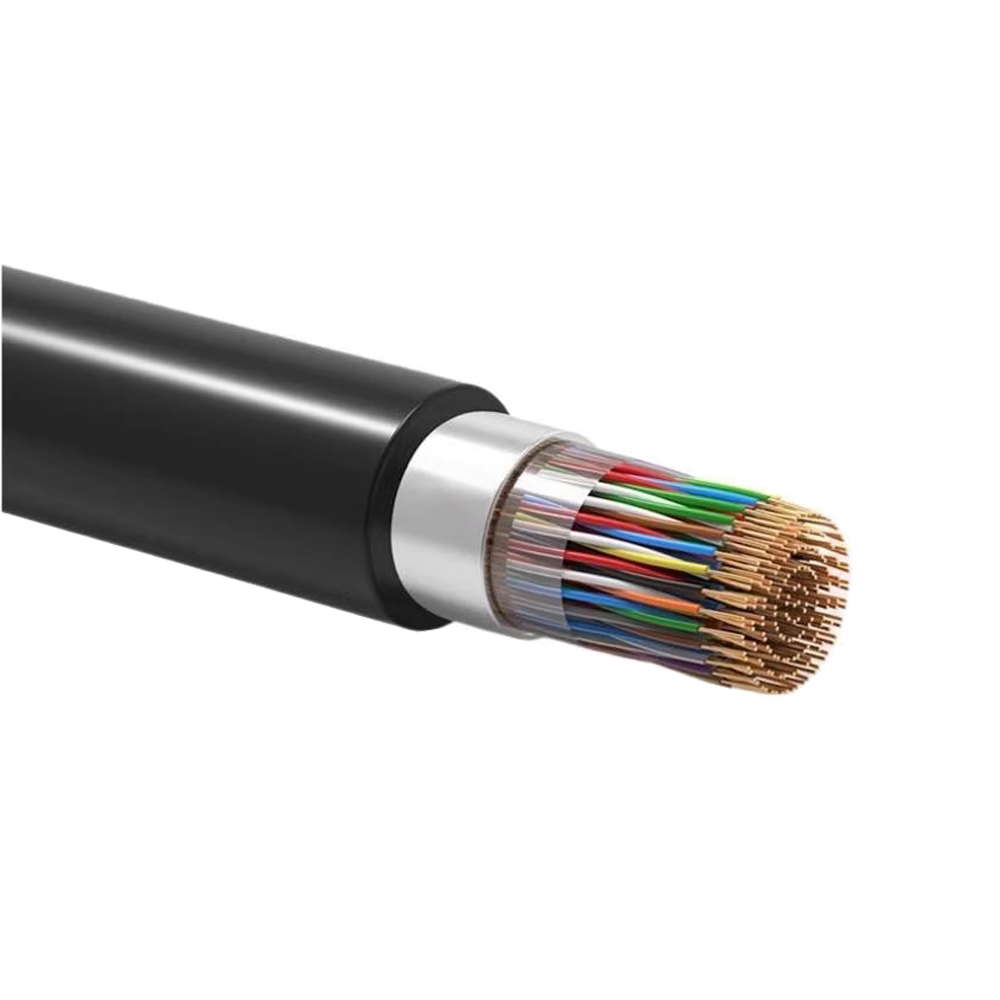

- PE enkelt kappe: Standard for kanalinstallasjon; god fuktighetsbestandighet; ikke egnet for direkte nedgraving i aggressiv jord uten ekstra beskyttelse.

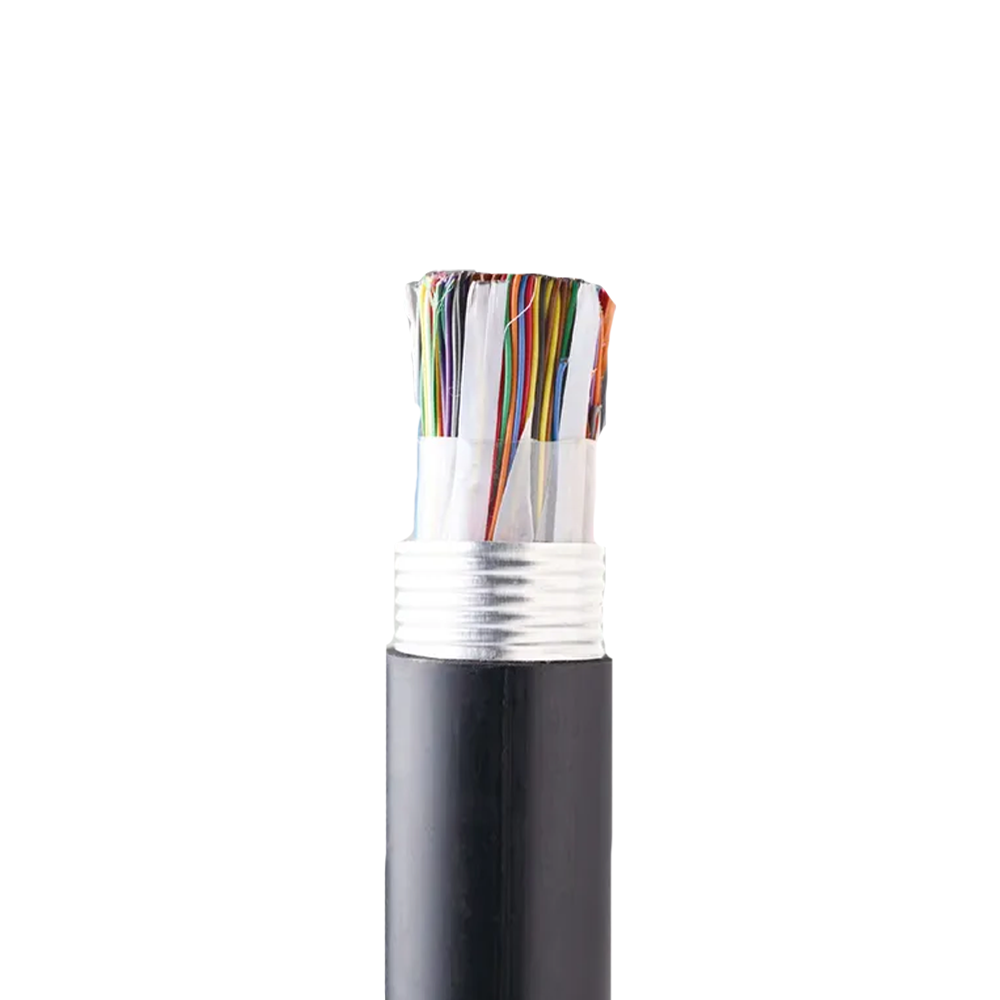

- PE korrugert ståltape PE: Foretrukket for direkte begravelse; kombinerer mekanisk beskyttelse med fuktsperre; gir vekt og reduserer fleksibiliteten.
- PE ståltråd armering: Brukes der det forventes strekkbelastninger (bratt terreng, brofester eller vertikale stigerør); individuelle ledninger gir både beskyttelse og trekkstyrke.
- Gelfylt (oversvømmet) kjerne: Flommasse fyller alle luftrom mellom parene; avgjørende for spleisepunkt fuktmotstand og langsgående vannblokkering.
Crosstalk Management i bykabelpakker med høy tetthet
Ettersom mer bredbåndstrafikk blir presset over kobberpar ved bruk av vektorering og G.fast-teknologi, blir krysstale – både nær-ende (NEXT) og fjern-ende (FEXT) – en bindende begrensning på oppnåelig gjennomstrømning per par. Bykommunikasjonskabler som ble designet og installert for POTS-tjeneste i talekvalitet, viser ofte krysstalenivåer som er akseptable ved lydfrekvenser, men som sterkt begrenser ytelsen over 10 MHz. Å forstå de fysiske mekanismene bak krysstale hjelper til med å evaluere om et eksisterende kabelanlegg kan støtte bredbåndsoppgraderinger eller må byttes ut.
Krysstale mellom par i en flerparkabel bestemmes først og fremst av presisjonen og konsistensen til vridningsstigningen (antall vridninger per lengdeenhet) for hvert par. Hvert par i en velprodusert urban kommunikasjonskabel har en unik, nøye kontrollert vridningsstigning for å minimere kobling med tilstøtende par. Når vridningsstigningene er inkonsekvente – enten fra produksjonsvariasjoner eller fysisk skade under installasjonen – øker den kapasitive og induktive ubalansen mellom parene, noe som øker støygulvet over hele kabelbunten. Dette er grunnen til at kabelprodusentens prosesskontroll under vridning ikke bare er en kvalitetsavmerkingsboks, men har en direkte innvirkning på bredbåndskapasiteten til det distribuerte nettverket.
I vektoriserte VDSL2- og G.fast-distribusjoner bruker DSLAM eller DPU (Distribution Point Unit) aktiv digital signalbehandling for å kansellere krysstale mellom par i samme bindegruppe. Denne vektoreringen fungerer bare effektivt når kabelens krysstalekoblingsegenskaper er stabile og forutsigbare - noe som krever konsistent fysisk konstruksjon i hele kabelens lengde. Kabler med skjøtepunkter som forstyrrer den opprinnelige pargeometrien, eller seksjoner der parene har blitt buntet på nytt feil etter en reparasjon, skaper krysstaleanomalier som reduserer vektoriseringsforsterkning og reduserer gjennomstrømning per par over hele gruppen. Zhishang Cable opprettholder strenge toleranser for vridning og utfører elektrisk balansetesting på produksjonsbatcher for å støtte disse krevende utrullingsscenariene.
| Technology | Frekvensområde | Crosstalk-følsomhet | Kabelkrav |
|---|---|---|---|
| POTS / ISDN | Opptil 4 kHz | Lavt | Standard twist pitch |
| ADSL2 | Opptil 2,2 MHz | Moderat | Kontrollert vridning per par |
| VDSL2 (vektorisert) | Opptil 17 / 35 MHz | Høy | Tight pitch toleranse balansetesting |
| G.fast | Opptil 106 / 212 MHz | Veldig høy | Premium konstruksjon, stabil bindemiddelgruppering |
Planlegging av kanalrom og kabeldiameter: en begrensning som ofte ignoreres til det blir et problem
Bykommunikasjonsinfrastruktur er bygget for å vare i flere tiår, men kanalnettverk - kanalene som kablene trekkes gjennom - er dimensjonert basert på antakelser gjort på byggetidspunktet. Når disse kanalene fylles opp, krever å legge til kapasitet enten mikro-grøfting for å installere nye kanaler (forstyrrende og kostbare i asfalterte bymiljøer) eller erstatte kabler med stor diameter med alternativer med høyere tetthet. For nettverksoperatører og infrastrukturplanleggere er å forstå hvordan kabelens ytre diameter forholder seg til kanalfyllingsforholdet et praktisk verktøy for å maksimere fremtidig kapasitet uten å overkonstruere den første installasjonen.
Standard praksis for kanalfylling begrenser okkupert tverrsnittsareal til 40–50 % av det indre kanalarealet for en enkelt kabel, og proporsjonalt mindre når flere kabler deler en kanal. Denne marginen er ikke sløsing – den står for bøyekreftene som kreves under trekking, termisk utvidelse av kabelen over levetiden, og klaringen som trengs hvis kabelen noen gang må skiftes ut uten å grave ut hele ruten. En kabel med en ytre diameter som bare er 10 % større enn planlagt kan redusere den teoretiske gjenværende kapasiteten til en kanal med betydelig mer enn 10 %, fordi begrensningen er areal (proporsjonal med diameter i kvadrat), ikke lineær dimensjon.
Skiftet fra tradisjonelle papirisolerte bly-mantlede (PILS) kabler til moderne PE-isolerte kabler med fylte kjerner har allerede redusert kabeldiametrene betydelig for tilsvarende parantall. Ytterligere diameterreduksjon er oppnåelig ved å bruke tettere kjernegeometri, tynnere isolasjonsveggtykkelser i samsvar med gjeldende standarder, og optimaliserte bindebånd eller skjermkonstruksjoner. For nettverksplanleggere som arbeider med begrenset kanalinfrastruktur, kan spesifikasjon av kabler fra produsenter som Anhui Zhishang Cable Technology Co., Ltd. som publiserer detaljerte dimensjonsdata og tilbyr kompaktkonstruksjonsvarianter, nøyaktige kanalfyllingsberegninger før kabelanskaffelse – i stedet for å oppdage uoverensstemmelse under installasjonen.
