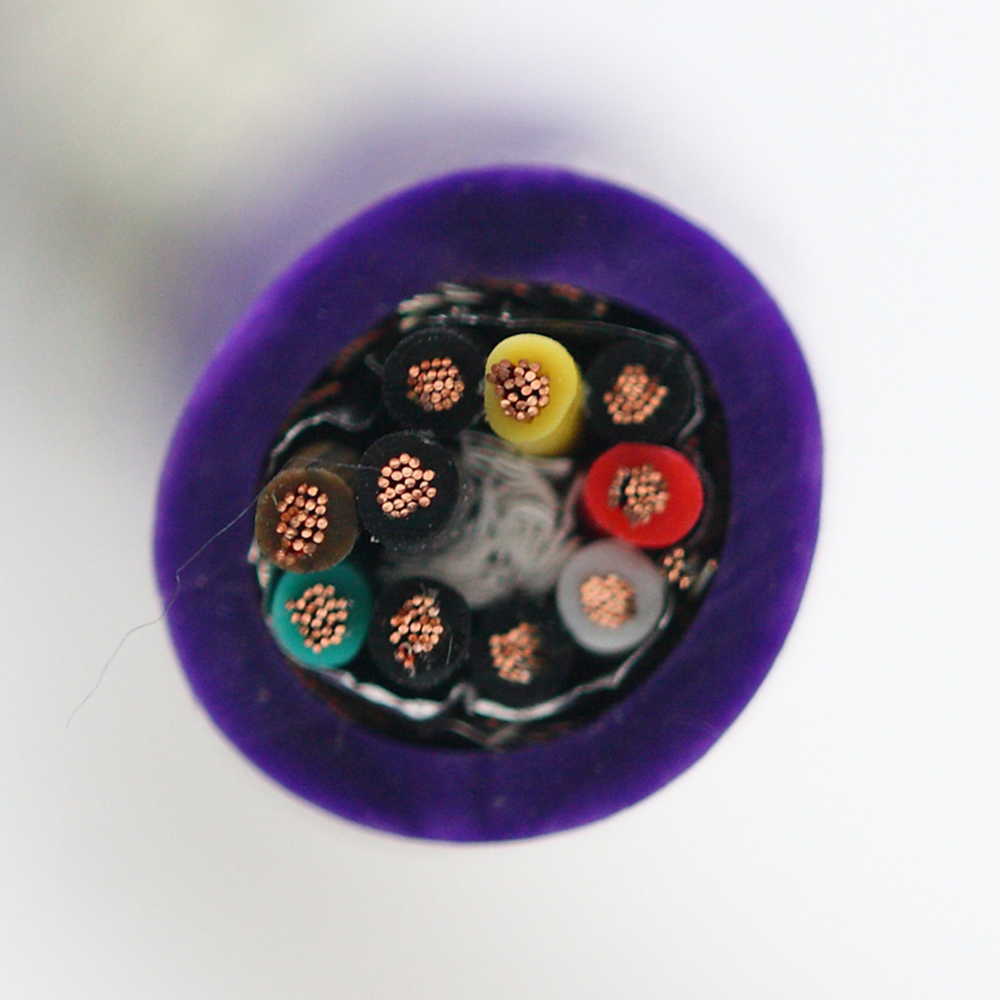

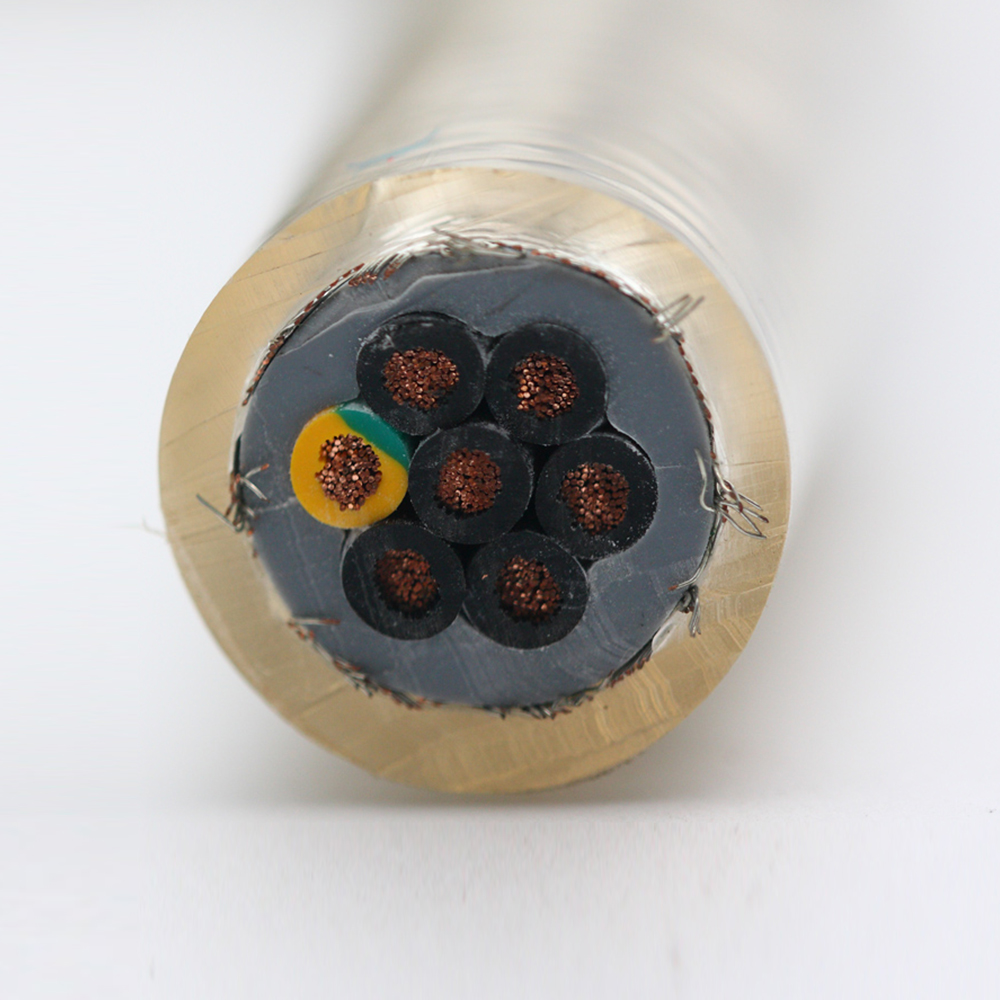

Hvordan signalintegriteten forringes i høyhastighets datamaskinkabler og hvilke konstruksjonsparametre som kontrollerer den

I høy ytelse datamaskin kabler opererer ved multi-gigabit datahastigheter, er signalintegritet ikke en enkelt målbar egenskap, men det samlede resultatet av fire gjensidig avhengige degraderingsmekanismer - demping, refleksjon, krysstale og moduskonvertering - som hver styres av spesifikke konstruksjonsparametere på produksjonsstadiet. Ved å forstå hvordan hver mekanisme oppstår, kan ingeniører identifisere hvilke kabelkonstruksjonsattributter som virkelig betyr noe for en spesifikk datahastighet og hvilke som er markedsføringsforskjeller uten funksjonell betydning ved målfrekvensen.

Dempning øker med frekvensen på grunn av hudeffekten i ledere og dielektrisk tap i isolasjon, som beskrevet av kabelens innføringstapspesifikasjon. Ved 10 Gbps (omtrent 5 GHz Nyquist-frekvens for NRZ-signalering) domineres innsettingstap over en 1-meters kabel av dielektrisk tap dersom skummet polyetylenisolasjon ikke brukes — solid PE har en taptangens på omtrent 0,0002, mens PVC har en tapstangens 250 ganger høyere. For kabler som er beregnet på å operere ved 25 Gbps eller høyere, blir skummingsprosenten til isolasjonsdielektrikumet en kritisk produksjonsparameter: hver 10 % økning i tomromsfraksjon av skum reduserer den effektive dielektrisitetskonstanten med omtrent 0,08 og reduserer taptangenten proporsjonalt, noe som betyr at den brukbare kabellengden forlenges ved en gitt datahastighet.

Refleksjoner oppstår ved impedansdiskontinuiteter - ethvert punkt langs kabelen der den karakteristiske impedansen avviker fra dens nominelle verdi. Den primære produksjonskilden til impedansvariasjon er isolasjonseksentrisitet: hvis isolasjonsveggen er tykkere på den ene siden av lederen enn den andre, varierer den lokale karakteristiske impedansen ettersom lederparet roterer gjennom sin vridning. Dette produserer periodisk impedansvariasjon ved vri-leggingsfrekvensen, som genererer strukturelle returtapstopper ved spesifikke frekvenser som tilsvarer harmoniske av leggelengden. En kabel med 15 mm vridningslengde produserer en strukturell returtapsresonans ved omtrent 10 GHz — direkte i driftsbåndet til 10GBase-T og PCIe Gen 4-applikasjoner. Å kontrollere isolasjonseksentrisiteten til under ±5 % av nominell veggtykkelse, gjennom presisjonsformdesign og smeltetrykkstabilisering i ekstruderingsprosessen, er produksjonens mottiltak mot strukturelt returtap.

USB-kabelgenerasjoner og tekniske endringer som kreves ved hvert trinn opp i ytelse

Hver USB-generasjon har krevd grunnleggende endringer i kabelkonstruksjonen – ikke bare strammere toleranser på samme design. Progresjonen fra USB 2.0 til USB4 representerer en 1000-dobling av datahastigheten (480 Mbps til 40 Gbps), og kabelkonstruksjonene som kreves i hver ende av dette området deler nesten ingen designtrekk utover ledermaterialet.

Den passive lengdegrensen for USB4 Gen 3×2-kabler (40 Gbps) fortjener spesiell oppmerksomhet. Den passive grensen på 0,8 meter er ikke en sikkerhetsspesifikasjon, men en grense for signalintegritet: utover denne lengden akkumuleres innsettingstap og skjevhet mellom par til et nivå som overstiger mottakerens utjevningsevne. Kabelprodusenter som utvider passiv rekkevidde utover 0,8 meter ved 40 Gbps, må bygge inn aktive re-timer eller lineære equalizer-ICer i kabelsammenstillingen - typisk i ett eller begge kontakthusene - som kompenserer for kabelens frekvensavhengige demping. Disse aktive elementene øker kostnadene, krever strøm (trukket fra USB-strømforsyningsbussen), genererer varme som må avledes i kontakthuset, og introduserer latens. En kabel merket "USB4 40 Gbps 2-meter" som ikke avslører sine aktive komponenter eller ikke trekker strøm fra VBUS når den er tilkoblet, bør sees på med skepsis, siden passiv 40 Gbps ytelse på 2 meter ikke er oppnåelig med noen tilgjengelige leder- og isolasjonsmaterialkombinasjoner.

Intra-par og inter-par skjevhet: Hvorfor tidsfeil i differensialpar begrenser maksimal datahastighet

Skew er tidsforskjellen mellom signaler som skal ankomme samtidig og med høy ytelse datamaskin kabler det manifesterer seg på to nivåer - innenfor et differensielt par (intra-par skjevhet) og mellom forskjellige par (inter-pair skew). Begge typer forringer signalintegriteten, men gjennom forskjellige mekanismer, og hver styres av forskjellige produksjonsparametere.

Intra-par skjevhet - forplantningsforsinkelsesforskjellen mellom " " og "–" lederne til et enkelt differensialpar - oppstår først og fremst fra geometrisk asymmetri mellom de to lederne. Hvis en leder i et par har en brøkdel større diameter, en litt tykkere isolasjonsvegg, eller er plassert systematisk nærmere kabelsenteret enn partneren, opplever den en litt annen forplantningshastighet enn partneren. Utbredelseshastigheten i en kabel er v = c/√(εeff), der εeff er den effektive dielektriske konstanten til isolasjonen som omgir lederen - enhver asymmetri i det dielektriske miljøet mellom de to lederne i et par produserer en forplantningshastighetsforskjell og dermed skjevhet mellom paret. Ved 40 Gbps (25 ps UI for NRZ-signalering) opptar selv 1 ps/m med skjevheter i paret akkumulert over en 1-meters kabel 4 % av enhetsintervallet, og gir svært liten margin for mottakerens klokke og datagjenopprettingskrets for å korrekt sample det innkommende dataøyet. USB4 Gen 3×2-spesifikasjonen begrenser intra-par skjevhet til 3 ps/m, noe som krever lederdiametertilpasning innenfor ±0,5 % og isolasjonsveggens eksentrisitet under ±3 % over hele kabellengden.

Inter-pair skew – forplantningsforsinkelsesforskjellen mellom separate par som bærer relaterte signaler – blir kritisk i protokoller som bruker flere baner parallelt, for eksempel PCIe, HDMI 2.1 og DisplayPort 2.0. I disse protokollene er et flerfelts dataord delt på tvers av par, og mottakerbrikken må justere alle baner for å rekonstruere de originale dataene. Mottakeren bruker lane-to-lane skew-kompensasjonskretser for å kompensere for skjevheter mellom par, men denne kompensasjonen har et begrenset område – vanligvis 20–64 UI for PCIe Gen 5-mottakere. Hvis skjevheten mellom parene i kabelsammenstillingen overstiger mottakerens kompensasjonsområde, kan ikke koblingen etableres, selv om hver enkelt bane har akseptabel signalkvalitet. Skjevhet mellom par kontrolleres først og fremst ved å matche den elektriske lengden til alle dataparene i kabelen – for å sikre at hvert par har samme effektive dielektriske konstant og fysisk banelengde. Dette oppnås gjennom avstemte leggingslengder, tilpasset isolasjonsdielektrisitetskonstant over alle parene (krever konsistent isolasjonssammensetningsviskositet under ekstrudering), og lengdetilpasset parruting i kabelsammenstillingen.

Aktiv optisk kabelteknologi: Når og hvorfor kobberdatakabler når sine fysiske grenser

Kobberbaserte datakabler med høy ytelse står overfor en grunnleggende fysisk begrensning: ettersom datahastighetene øker, øker hudeffekten og dielektrisk tap proporsjonalt, noe som reduserer den maksimale passive kabellengden som kan støtte en gitt datahastighet. For 100 Gbps og over blir denne begrensningen en praktisk begrensning ved kabellengder som er relevante for kabling av datasenterrack (3–5 meter) og kryssrackforbindelser (10–30 meter). Aktive optiske kabler (AOC) – som bruker standard elektriske kobbergrensesnitt i begge ender, men konverterer signalet til optisk inne i kontakthuset for overføring over optisk fiber – omgår denne begrensningen ved å bruke et overføringsmedium (lys i fiber) med ubetydelig dempning per meter ved datasenteravstander.

Den optisk-til-elektriske konverteringen i en AOC skjer ved VCSEL (vertical-cavity surface-emitting laser) driver-IC i sendekontakten og ved fotodetektoren i mottakskontakten. Kobberkabelen mellom utstyrsporten og VCSEL-driveren er vanligvis mindre enn 10–15 mm – kort nok til at kobbertapet er ubetydelig uavhengig av datahastighet. Denne arkitekturen gjør at AOC-er kan presentere et standard elektrisk grensesnitt (SFP , QSFP28, QSFP-DD eller andre formfaktorer) til vertsutstyret mens den på en transparent måte utvider den effektive koblingslengden til 50–100 meter eller mer, avhengig av fibertype og optisk bølgelengde. Fra vertsutstyrets perspektiv kan AOC ikke skilles fra en passiv kobber direkte-tilkoblet kabel (DAC) – ingen driverkonfigurasjon eller endringer i koblingslag er nødvendig.

Avveiningene som styrer valget mellom passiv kobber-DAC, aktiv kobberkabel og AOC i datasenterapplikasjoner er oppsummert over tre nøkkeldimensjoner:

• Lengdeområde: Passiv kobber-DAC er optimal for 0–3 meter ved 100 Gbps og 0–1 meter ved 400 Gbps. Aktive kobberkabler utvider passiv rekkevidde til 5–7 meter ved 100 Gbps. AOC støtter 1–100 meter (og til 300 meter med enkeltmodusfiber), noe som gjør det til det eneste levedyktige alternativet for tilkoblinger på tvers av gang og mellom rack med 400 Gbps og over.
• Strømforbruk: Passiv kobber-DAC bruker ingen strøm i selve kabelenheten (kun ved transceiveren). Aktivt kobber bruker 0,5–1,5 W per ende i den kabelinnstøpte elektronikken. AOC forbruker 1,0–3,0 W per ende i VCSEL-driveren og fotodetektorkretsene. I et datasenter med 10 000 aktive lenker kan effektforskjellen mellom passiv DAC og AOC representere 20–30 kW ekstra varmebelastning som krever kjølekapasitet.
• Reparasjonsevne og fleksibilitet: Passiv kobber-DAC kan retermineres i felten hvis en kontakt er skadet; selve kabelen har ingen komponenter som kan svikte uavhengig av fysisk skade. AOC-enheter kan ikke repareres – en mislykket VCSEL, driver-IC eller fiberskjøt krever utskifting av hele kabelenheten. AOC-kabler er også mer sårbare for brudd på bøyeradius enn kobberkabler, ettersom grensene for bøyeradius for fiber (vanligvis 30 mm for OM3/OM4 multimodusfiber) er strammere enn kobberdatakabler.

PCIe-kabelspesifikasjoner fra Gen 3 til Gen 6: Hva endres mellom generasjoner og hvorfor

PCI Express har utviklet seg gjennom seks generasjoner med dobling av datahastigheten ved hvert trinn, og hver generasjonsovergang har krevd endringer i kabelkonstruksjonen for å opprettholde signalintegriteten innenfor spesifikasjonens samsvarsmargin. I motsetning til nettverkskabler der kabelen er det primære signaloverføringsmediet, kobler PCIe-kabler til utvidelsesspor eller tilleggskort der kabelen er ett segment av en lengre kanal inkludert PCB-spor, kontakter og viaer – noe som gjør kabelens innsettingstapsbudsjett til bare en brøkdel av det totale kanalbudsjettet.

PCIe Gen 3 (8 GT/s per bane) spesifiserte en total tapsgrense for kanalinnsetting på 20 dB ved 4 GHz (Nyquist-frekvensen for 8 GT/s NRZ-signalering). For et kabelsegment innenfor denne kanalen er en praktisk allokering 8–10 dB, noe som tillater kabellengder på 1–2 meter med godt utformet folieskjermet tvunnet parkonstruksjon med solid PE-isolasjon. Kodingsskjemaet (128b/130b) introdusert ved Gen 3 forbedret kodingseffektiviteten, men endret ikke Nyquist-frekvensen i forhold til linjehastigheten.

PCIe Gen 4 (16 GT/s) doblet Nyquist-frekvensen til 8 GHz, omtrent doblet innsettingstap for samme kabellengde fordi både tap av lederhudeffekt (proporsjonalt med √f) og dielektrisk tap (proporsjonalt med f) økte. For å opprettholde kabelsegmentinnføringstap innenfor den reduserte allokeringen, ble skummet PE-isolasjon effektivt obligatorisk for kabler lengre enn 0,5 meter ved Gen 4, da solid PE gir 15–20 % høyere innføringstap ved 8 GHz enn en tilsvarende skummet PE-konstruksjon. PCIe Gen 5 (32 GT/s, 16 GHz Nyquist) presset kravene til kabelinnføringstap til det punktet hvor PCIe SIG ga ut OCuLink og PCIe Cable Specification v2.0 som definerer aktive kabelkrav, og erkjenner at passive kabellengder som overstiger 1 meter ved 32 GT/s krever for å opprettholde overensstemmelsessignal.

PCIe Gen 6 introduserte PAM4 (4-nivå pulsamplitudemodulasjon)-koding i stedet for NRZ, som halverte den nødvendige Nyquist-frekvensen for en gitt datahastighet (64 GT/s med PAM4 har samme 16 GHz Nyquist som 32 GT/s NRZ). Denne kodeendringen lettet delvis krav til kabelinnføringstap, men introduserte linearitetskrav: PAM4 bruker fire signalnivåer i stedet for to, og ikke-linearitet i kabelens frekvensrespons gjør at øyehøydene ved forskjellige signalnivåer blir ulik, og reduserer støymarginen for de indre øyeåpningene. Høyytelses datakabler for PCIe Gen 6 må derfor oppfylle ikke bare grenser for innsettingstap, men også grenser for gruppeforsinkelsesvariasjon (frekvensavhengigheten av signalutbredelseshastighet), som introduserer amplitude-til-fase-forvrengning som uforholdsmessig påvirker PAM4-ytelsen.

Ledermaterialealternativer for høyhastighets datamaskinkabler: Kobberbelagt aluminium og sølvbelagt kobber sammenlignet

Ledermaterialet i en høyytelses datakabel er en mer nyansert spesifikasjon enn det ser ut til. Kobber er den universelle grunnlinjen, men to modifiserte lederkonstruksjoner - kobberbelagt aluminium (CCA) og sølvbelagt kobber (SPC) - brukes i spesifikke sammenhenger, og deres ytelsesavveininger er dårlig forstått i generell anskaffelsespraksis.

Kobberbelagt aluminium (CCA)

CCA-ledere består av en aluminiumskjerne kledd med et tynt ytre lag av kobber. Kobberlagtykkelsen er typisk 10–15 % av lederradiusen. CCA gir betydelig vekt- og kostnadsreduksjon sammenlignet med solid kobber – aluminiumtettheten er 2,7 g/cm³ mot 8,9 g/cm³ for kobber, så CCA-ledere er omtrent 40–45 % lettere per lengdeenhet. Ved høye frekvenser der hudeffekten begrenser strømmen til lederoverflaten, oppfører CCA seg i hovedsak identisk med solid kobber: huddybden ved 1 GHz i kobber er omtrent 2 μm, som er langt tynnere enn kobberkledningens tykkelse i praktiske CCA-ledere. Av denne grunn er CCA teknisk akseptabelt for høyfrekvente signalledere hvor strømtettheten er konsentrert i kobberkledningslaget. Begrensningen til CCA oppstår i DC- og lavfrekvente applikasjoner der strømmen trenger gjennom hele ledertverrsnittet: aluminiums ledningsevne er omtrent 61 % av kobber, så CCA-ledere har betydelig høyere DC-motstand enn solid kobber med samme diameter. For strømlederne i en datamaskinkabel (USB VBUS, PCIe hjelpestrøm), betyr høyere DC-motstand større spenningsfall og høyere I²R-oppvarming ved merkestrøm – noe som gjør solid kobber å foretrekke for strømledere i samme kabel der CCA-dataledere kan være akseptable.

Sølvbelagt kobber (SPC)

Sølv har litt høyere ledningsevne enn kobber (6,30 × 10⁷ S/m vs. 5,96 × 10⁷ S/m), og dets overlegne overflateegenskaper – sølvoksid er ledende, i motsetning til kobberoksid – gjør sølvplettering gunstig ved svært høye frekvenser der strømmen flyter i et ekstremt tynt overflatelag. Den primære praktiske fordelen med sølvplettering i høyfrekvente datamaskinkabler er ikke den marginale konduktivitetsforbedringen, men forhindring av kobberoksiddannelse på lederoverflaten. Kobberoksid er en halvleder med mye lavere ledningsevne enn metallisk kobber; etter hvert som lederoverflateoksidasjonen skrider frem, øker den effektive huddybdemotstanden over verdien som er forutsagt fra bulkkobberledningsevne, noe som forårsaker høyere innføringstap enn spesifisert for kabelen. Sølvplettering, ved å gi et oksidasjonsbestandig overflatelag, opprettholder lederens overflatemotstand på designverdien gjennom kabelens levetid. Denne fordelen er mest betydelig i kabler som lagres i lengre perioder før bruk eller brukes i fuktige eller mildt korrosive omgivelser. For kabler som brukes umiddelbart etter produksjon i rene miljøer, er forskjellen mellom sølvbelagte og blanke kobberledere målbare, men vanligvis liten i forhold til spesifikasjonsgrensen for innføringstap.

Hvordan OEM-datakabelspesifikasjoner bør skrives for å forhindre ytelsessvikt i produksjonen

Tilpassede OEM-datakabelspesifikasjoner som utelukkende fokuserer på elektriske parametere – impedans, innsettingstap, krysstale – uten å spesifisere de underliggende konstruksjonsattributtene som produserer disse parameterne, skaper et verifikasjonsproblem: en kabel kan oppfylle målte elektriske spesifikasjoner på en prøvebatch mens du bruker konstruksjonsvalg som vil gi ytelse utenfor spesifikasjonen under forskjellige produksjonsforhold eller etter aldring. En robust OEM-spesifikasjon definerer både de målbare parameterne for elektrisk ytelse og konstruksjonsbegrensningene som sikrer at disse parameterne opprettholdes på tvers av produksjonspartier og gjennom hele levetiden.

Følgende konstruksjonsparametere bør spesifiseres eksplisitt i en OEM-spesifikasjon for høyytelses datamaskinkabel, i stedet for å overlates til produsentens skjønn:

• Ledermateriale og strandingsklasse: Spesifiser solid eller flertrådet, blankt kobber eller sølvbelagt kobber eller CCA, og strandingsklassen (IEC 60228 klasse 2, 5 eller 6) separat for signal- og strømledere innenfor samme kabel. En spesifikasjon som bare sier "28 AWG-leder" lar produsenten fritt bruke CCA for strømledere og solid kobber for signalledere - eller omvendt - uten avsløring.
• Isolasjonsmateriale og skumprosent (hvis skummet): Spesifiser isolasjonspolymertypen (fast PE, skummet PE med minimum skumprosent, FEP eller PTFE) i stedet for bare den nominelle veggtykkelsen. To kabler med identisk isolasjonsveggtykkelse, men forskjellige dielektriske konstanter (fast vs. skummet PE) vil ha forskjellige karakteristiske impedanser og forskjellige innsettingstapsverdier ved høy frekvens.
• Twist lay-lengdeområde og toleranse: Spesifiser nominell leggelengde og maksimalt tillatt avvik for hvert differensialpar. Legglengden styrer direkte strukturelt avkastningstap toppfrekvens og parbalanse; ukontrollert variasjon i leggelengde gir batch-til-batch impedansvariasjon som kan være vanskelig å diagnostisere uten tidsdomenereflektometritesting.

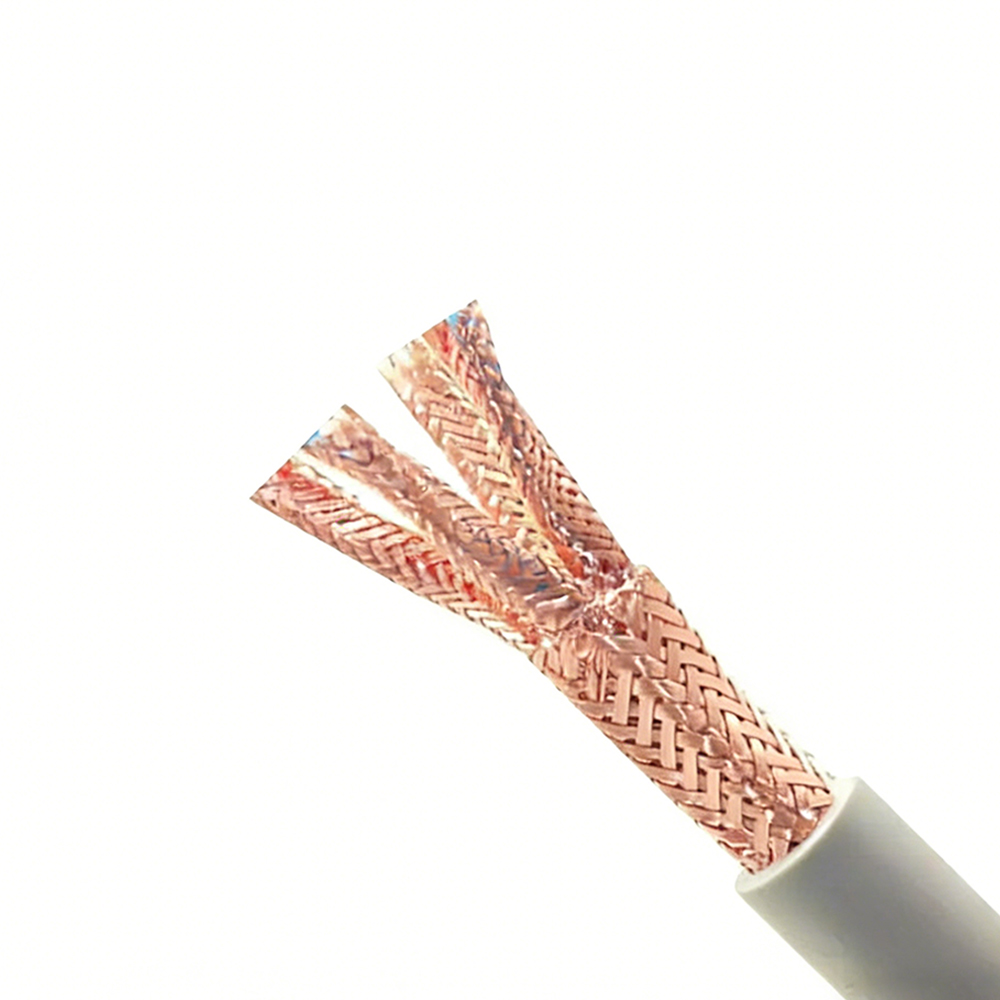

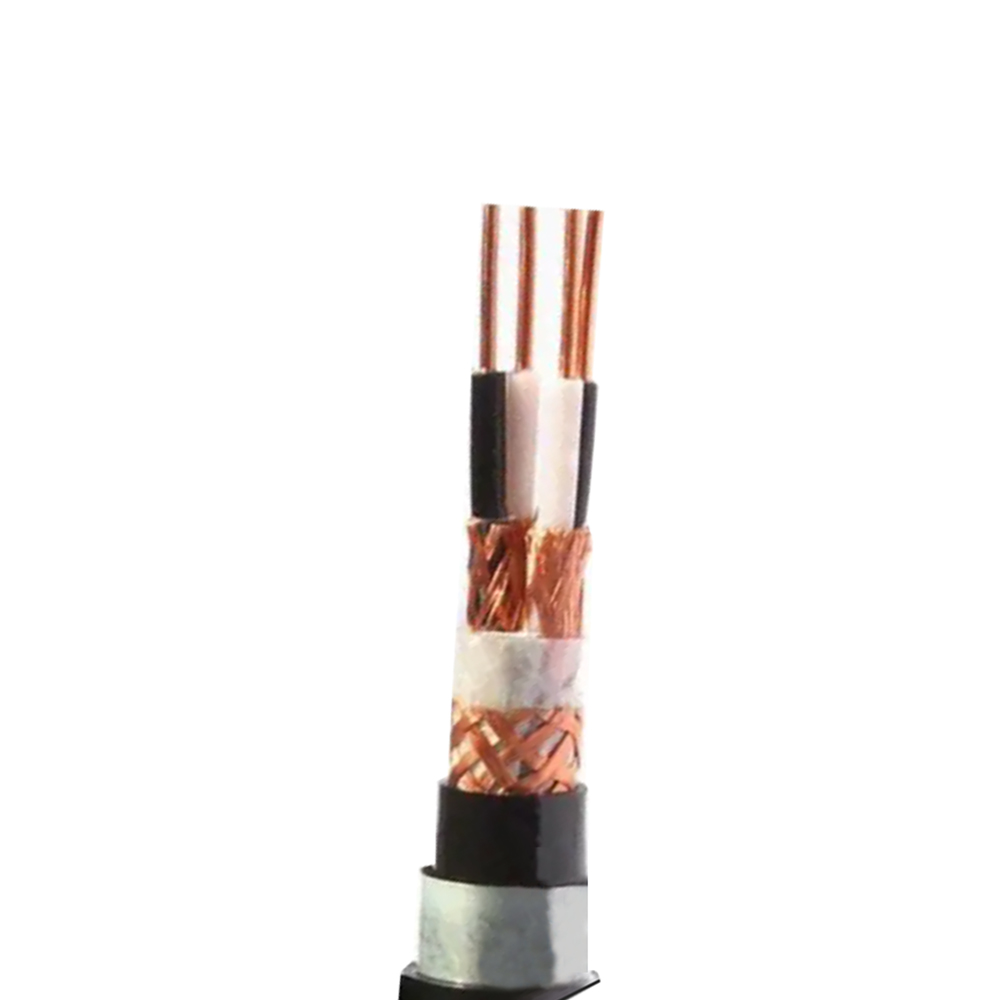

• Skjoldkonstruksjon og dekning: Spesifiser folietype (aluminisert polyester eller aluminisert polypropylen), folieoverlappingsprosent og drenertrådmateriale for hvert par skjold, pluss total flettedekningsprosent og tråddiameter for det ytre fletteskjoldet. "Fullt skjermet" uten disse detaljene lar produsenter bruke minimale dekningskonstruksjoner som teknisk sett inkluderer skjermingsmateriale, men som gir utilstrekkelig EMI-undertrykkelse ved gigahertz-frekvenser.
• Krav til første artikkelinspeksjon (FAI): Spesifiser hvilke parametere som skal måles på en prøve fra første produksjonskjøring, hvilket testutstyr og prosedyrer som skal brukes, og hva som utgjør et bestått resultat. FAI er den kontraktsmessige mekanismen som forhindrer substitusjon av en rimeligere konstruksjon etter prøvegodkjenning. Uten eksplisitte FAI-krav i OEM-spesifikasjonen har produsenten ingen kontraktsmessig forpliktelse til å vedlikeholde konstruksjonen som er brukt i den godkjente prøven på tvers av påfølgende produksjonskjøringer.

For datakabler beregnet for bruk i produkter som er underlagt forskriftssertifisering – UL, CE, FCC del 15 – bør OEM-spesifikasjonen også avklare om kabelen i seg selv må ha individuell sertifisering eller om den vil bli sertifisert som en komponent i sluttproduktsammenstillingen. Sertifisering på kabelnivå krever at den spesifikke konstruksjonen er testet og oppført under sertifiseringsorganets ordning; sluttproduktsertifisering dekker kabelen som en intern komponent uten å kreve uavhengige kabelnivåmerker. Feiljustering mellom det som er spesifisert og det sertifiseringsbanen faktisk krever, er en vanlig årsak til prosjektforsinkelser når forskriftsgjennomgang avslører at en kabel spesifisert som "UL-listet" faktisk bare er UL-anerkjent som en komponent, eller har UL-oppføring for en annen spennings-/temperaturklassifisering enn den tiltenkte applikasjonen krever.
