Hvordan feltbusskabelens elektriske parametere er definert av protokollen og hvorfor de ikke fritt kan erstattes

Feltbusskabler er ikke generiske signalkabler med feltbussetikett - hver hovedfeltbussprotokoll definerer en presis elektrisk spesifikasjon for sin fysiske lagkabel, og kabelens karakteristiske impedans, kapasitans per lengdeenhet og dempning ved signalfrekvensen er bærende parametere i protokollens overføringsmodell. Å erstatte en kabel som ikke oppfyller disse parameterne endrer signalrefleksjonsadferden, den maksimale nettverkssegmentlengden og i noen protokoller det tillatte antallet tilkoblede enheter - ofte uten noen umiddelbart åpenbare feil, men med forringede støymarginer som manifesterer seg som intermitterende kommunikasjonsfeil under elektriske forstyrrelser.

PROFIBUS DP, den mest utbredte feltbussen innen prosess- og fabrikkautomatisering, definerer sin fysiske lagkabel i IEC 61158-2 og PROFIBUS PA-spesifikasjonen. Standardkabelen (Type A) er spesifisert til 135–165 Ω karakteristisk impedans ved frekvenser over 100 kHz, en kapasitans under 30 pF/m, en sløyfemotstand under 110 Ω/km, og en dempning under 3 dB/100 m ved 100 kHz. Disse parameterne er avhengige av hverandre: en kabel med korrekt impedans, men overdreven kapasitans, vil korrekt avslutte refleksjoner ved nodeforbindelser, men vil forårsake overdreven signalforringelse på lange segmenter, og redusere den effektive maksimale segmentlengden under 1200 m spesifisert i standarden. En kabel med riktig kapasitans, men lav impedans vil forårsake refleksjoner ved hver passive stubforbindelse som overlapper datasignalet, og øker feilraten spesielt ved 12 Mbps maksimal overføringshastighet.

Grunnen til at den karakteristiske impedansen er så nøyaktig spesifisert for feltbusskabler, er knyttet til koblinger. I et PROFIBUS- eller DeviceNet-segment kobles enhetene til via korte stubber som forgrener seg fra hovednettet busskabel . Ved hvert koblingspunkt ser busskabelen en parallell impedansdiskontinuitet. Hvis busskabelimpedansen er innenfor spesifikasjonen, er diskontinuiteten som skapes av stubben liten og den reflekterte signalamplituden er under støyterskelen til mottakerne. Hvis busskabelimpedansen er 20 % under spesifikasjonen – noe som kan oppstå når en billig uspesifisert kabel erstattes – øker den reflekterte amplituden ved hver stubb proporsjonalt, og med maksimalt 32 enheter per PROFIBUS-segment, kan den kumulative reflekterte energien produsere bitfeil ved 12 Mbps som ikke vises ved 1,5 Mb-relaterte kommunikasjonsproblemer som er ekstremt vanskelige baudli-hastigheter, som er ekstremt avhengige av baudli-hastighet. å diagnostisere uten bussanalysator og impedansmålingsutstyr.

Kabelspesifikasjoner for fysisk lag på tvers av store feltbussprotokoller

Hver hovedfeltbussprotokoll har en distinkt fysisk lagspesifikasjon som definerer kabelkonstruksjonen som kreves for kompatible installasjoner. Bruk av feil kabeltype – selv en som virker visuelt lik – vil resultere i en ikke-kompatibel installasjon som kan bestå første igangkjøring ved korte segmentlengder, men svikter ved maksimalt spesifisert nettverksutstrekning eller under verste støyforhold.

Segmentlengdegrensene oppført ovenfor er ikke kabellengdegrenser alene – de representerer den maksimale totale elektriske banelengden som alle signalrefleksjoner, forplantningsforsinkelsesbudsjetter og dempningsgrenser kan tilfredsstilles innenfor samtidig. For protokoller med overføringshastighet-avhengige segmentlengder (PROFIBUS DP, CANopen), er grensene ved høye overføringshastigheter satt av utbredelsesforsinkelse - forplantningstiden for signalet rundt tur fra den ene enden av segmentet til den andre må være mindre enn bitperioden til protokollen. Ved 12 Mbps PROFIBUS DP er en bitperiode omtrent 83 ns, og signalutbredelse i en kabel med en forplantningshastighet (VOP) på 66 % av lyshastigheten dekker omtrent 8 meter per nanosekund – og etterlater svært liten margin for lange segmenter. Ved lavere overføringshastigheter er bitperioden lang nok til at utbredelsesforsinkelse ikke lenger er den begrensende faktoren, og dempning blir den segmentlengdebegrensende parameteren i stedet.

Rollen til forplantningshastighet i feltbussnettverkstiming og hvordan kabelkonstruksjon påvirker den

Forplantningshastighet (VOP) - hastigheten som et signal går gjennom en kabel uttrykt som en prosentandel av lyshastigheten i vakuum - er en grunnleggende parameter for høyhastighets feltbussprotokoller der forplantningsforsinkelse bestemmer maksimal segmentlengde. VOP bestemmes helt av isolasjonsmaterialets dielektrisitetskonstant: VOP = 1/√εr × 100 %, hvor εr er den relative dielektrisitetskonstanten til isolasjonen. En kabel med polyetylenisolasjon (εr ≈ 2,3) har en VOP på omtrent 66 %; en kabel med PVC-isolasjon (εr ≈ 3,5–4,5) har en VOP på omtrent 47–53 %. For en protokoll med et utbredelsesforsinkelsesbudsjett på 500 ns, er maksimal kabellengde med PE-isolasjon 500 ns × 0,66 × 3×10⁸ m/s = omtrent 99 meter; den samme kabelen med PVC-isolasjon tillater bare 71 meter — en 28 % reduksjon i maksimal segmentlengde fra valg av isolasjonsmateriale alene.

Dette forholdet forklarer hvorfor feltbusskabelspesifikasjoner for høyhastighetsprotokoller konsekvent krever polyetylen eller skummet PE-isolasjon i stedet for PVC, og hvorfor erstatning av en PVC-isolert tvunnet parkabel som ser ut til å oppfylle impedansspesifikasjonen, fortsatt vil gi en ikke-kompatibel installasjon ved maksimale segmentlengder. Utbredelseshastigheten påvirker også kabelens karakteristiske impedans: siden Z₀ = √(L/C) der L er induktans per lengdeenhet og C er kapasitans per lengdeenhet, og siden høyere εr øker C mens L lar seg omtrent konstant, gir en høyere dielektrisk konstant isolasjon en lavere karakteristisk impedans så vel som en lavere karakteristisk impedans. En kabel beregnet for 120 Ω (DeviceNet) spesifikasjoner med PE-isolasjon kan ikke erstattes av en kabel med samme fysiske dimensjoner, men PVC-isolasjon uten at impedansen faller under spesifikasjonen – som ytterligere illustrerer hvorfor isolasjonsmateriale og impedans er uadskillelige spesifikasjoner for feltbusskabler.

For industrielle feltbussnettverk der forskjellige segmenter kan bruke kabler fra forskjellige produsenter (en vanlig situasjon i ettermonteringsinstallasjoner), skaper VOP-inkonsistens mellom kabelsegmenter tidsavvik. To segmenter med nominelt identiske spesifikasjoner fra forskjellige produsenter med VOP-verdier på henholdsvis 66 % og 60 % introduserer en forskjell på 10 % forplantningsforsinkelse som manifesterer seg som tidsjitter mellom segmenter. I tidssensitive protokoller som EtherCAT og PROFINET IRT (isokron sanntid), som synkroniserer distribuerte klokker over nettverket til mikrosekunders nøyaktighet, bidrar VOP-variasjon mellom kabelsegmenter med en systematisk tidsforskyvning som må kompenseres av nettverksmasteren under idriftsettelse. Protokoller som krever sub-mikrosekunders syklustidsnøyaktighet over 20 eller flere segmenter kan ikke tolerere høy VOP-variasjon uten klokkekompensasjonsmekanismer i nettverksmasteren.

DeviceNet-kabel: Hvorfor strøm- og signalintegrering i en enkelt busskabel skaper unike spesifikasjonsutfordringer

DeviceNet er karakteristisk blant store industrielle feltbussprotokoller ved å integrere både 24V DC enhetsstrøm og CAN-basert datasignalering i en enkelt kabel. Den tykke kabelen (standard trunkkabel) inneholder fem ledere: et CAN_H og CAN_L differensialsignalpar (vanligvis 18 AWG), et strømforsyningspar (typisk 15 AWG for den tykke kabelen) og en dreneringsledning. Denne multifunksjonsarkitekturen forenkler installasjonen ved å eliminere separate strømkablinger til feltenheter, men skaper spesifikasjonsutfordringer som ikke eksisterer for feltbusskabler som kun har signal.

Strømlederne i en DeviceNet-kabel fører DC-laststrøm som kan nå 8A på trunkkabelen, og genererer I²R-varme som øker temperaturen til signalparet som deler kabeltverrsnittet. Ved 8A til 15 AWG kobberledere produserer likestrømsmotstanden til 100 meter hovedkabel omtrent 2,5 W varme per leder – nok til å heve kabelens indre temperatur med flere grader over omgivelsene i en kabelskinneinstallasjon med begrenset varmespredning. Denne temperaturstigningen påvirker signalparets karakteristiske impedans gjennom termisk ekspansjon av isolasjonen, øker isolasjonens dielektriske tap og akselererer aldring av kappeforbindelsen. DeviceNet-spesifikasjonene begrenser den maksimale strømmen i trunkkabelen, ikke bare basert på effektlederklassifiseringen isolert, men basert på den kombinerte termiske effekten på signalparets ytelse – en betraktning som forsvinner i kabler med kun signal der det ikke er noen strømledere som genererer varme.

Spenningsfall på strømlederne er en andre begrensning som begrenser DeviceNet-segmentlengden uavhengig av signaloverføringsgrensen. DeviceNet-enheter krever en forsyningsspenning innenfor et definert område (11–25V) på enhetsterminalen; 24V-tilførselen ved strømuttak må ikke falle under 11V på den fjerneste enheten. For en trunkstrøm på 6A over 100 meter tykk stamkabel (15 AWG, sløyfemotstand ca. 0,22 Ω/m), er spenningsfallet 6A × 0,22 Ω/m × 100m × 2 (tilførsel og retur) = 26,4 V — langt over tilgjengelig forsyningsspenning. I praksis kreves strømuttak plassert med intervaller langs trunksegmentet, kombinert med nøye beregning av maksimalt strømtrekk for enheten per segmentseksjon, for å holde spenningen ved alle enhetsfall innenfor spesifikasjonene. Feltbusskabelleverandører som leverer DeviceNet-kabel, bør ikke bare oppgi signalparametrene (impedans, kapasitans), men også strømledermotstanden per lengdeenhet og temperaturreduksjonskurvene for både signal- og strømledere ved høye omgivelsestemperaturer.

Skjoldjording i feltbusskabelinstallasjoner og hvorfor feil jording forårsaker flere problemer enn ingen skjerm

Feltbuss kabelskjermer er blant de hyppigst brukte komponentene i industrielle automasjonsinstallasjoner. Skjoldets formål er å gi en lavimpedansbane for common-mode interferensstrømmer, og hindre dem i å gå inn i signalparet som differensiell støy. For å oppnå dette kreves det at skjermen er jordet på en måte som gir denne banen samtidig som den forhindrer jordpotensialforskjeller mellom jordingspunkter fra å drive strøm gjennom skjermen - strømmer som overlapper signalet som vanlig modusstøy og forringer kommunikasjonspålitelighet. Spenningen mellom disse to kravene – jording av skjermen for å avlede støy, men unngå jordsløyfer som injiserer støy – løses forskjellig avhengig av protokollen og det spesifikke støymiljøet.

For PROFIBUS DP er standardanbefalingen enkeltpunktjording av kabelskjermen ved kontrollpanelenden av hvert segment, med feltendeskjermen flytende eller koblet til via en høyimpedansjordingskondensator. Dette arrangementet forhindrer 50 Hz jordsløyfestrømmer fra å strømme gjennom skjermen - som er den dominerende lavfrekvente støykilden i de fleste produksjonsanlegg - samtidig som den gir høyfrekvent EMI-beskyttelse fordi den kapasitive jordforbindelsen i feltenden gir lav impedans ved frekvenser over jordsløyfens frekvensområde. I praksis jorder mange installasjoner skjermen i begge ender, noe som fungerer korrekt når alt utstyr i segmentet deler samme jordpotensial. I store anlegg der jordingsnettpotensialet mellom et kontrollrom og en fjernfeltkoblingsboks kan avvike med 1–5V ved 50 Hz, driver begge ender jording betydelige 50 Hz strømmer gjennom skjermen, og magnetfeltet fra disse strømmene induserer differensialstøy i signalparet – akkurat den interferensen skjermen var ment å forhindre.

For PROFIBUS PA og Foundation Fieldbus H1, som er konstruert for drift i eksplosjonsfarlige områder (sone 1 og sone 0) under ATEX- og IECEx-forskrifter, må skjermjording tilfredsstille både EMC- og egensikkerhetskrav samtidig. I egensikre installasjoner må skjermen jordes kun på ett punkt – det sikre området – og feltskjermen må være isolert fra jord med minst 1 MΩ for å forhindre at skjermen gir en jordfeilbane som kan overskride energigrensene til den egensikre barrieren. Denne jordingsbegrensningen er ikke omsettelig under IS-forskrifter; begge ender av skjermjording på et PROFIBUS PA-segment i et farlig område ugyldiggjør egensikkerhetssertifiseringen til installasjonen uavhengig av om skjermjordingen skaper et funksjonelt EMC-problem.

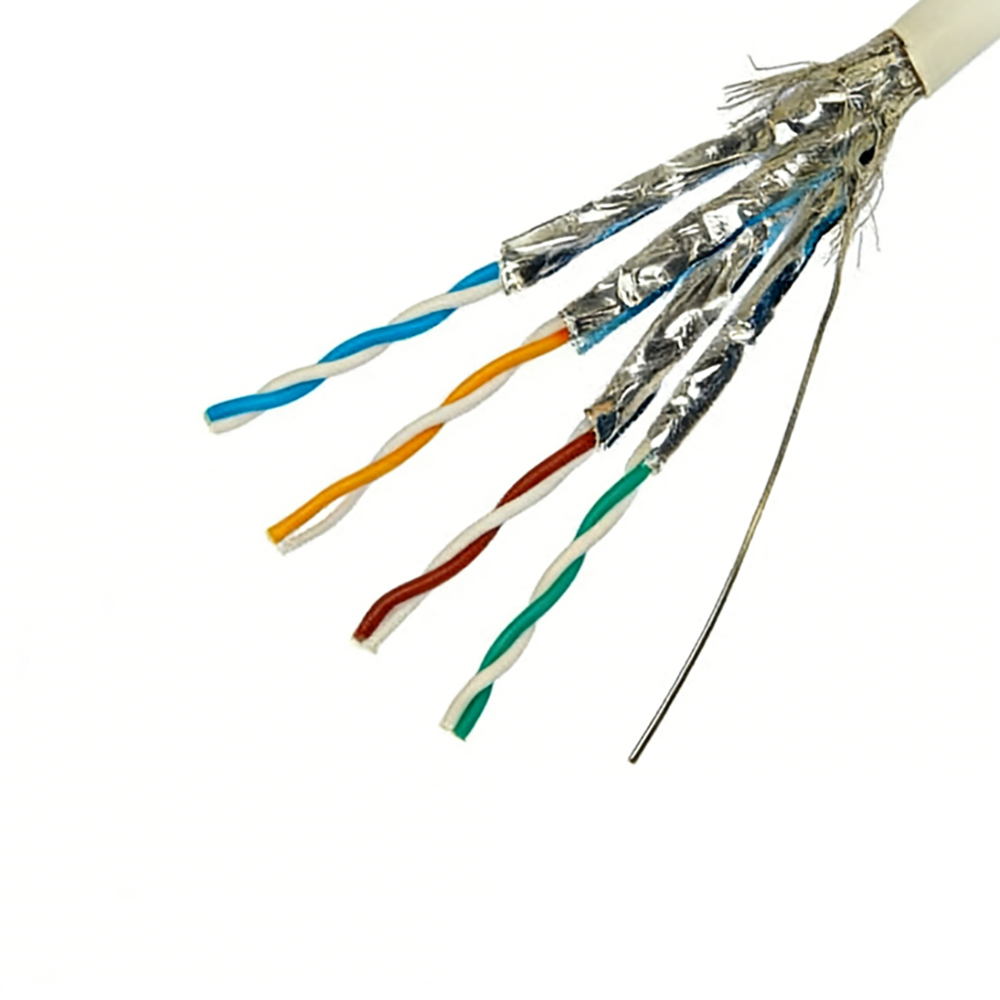

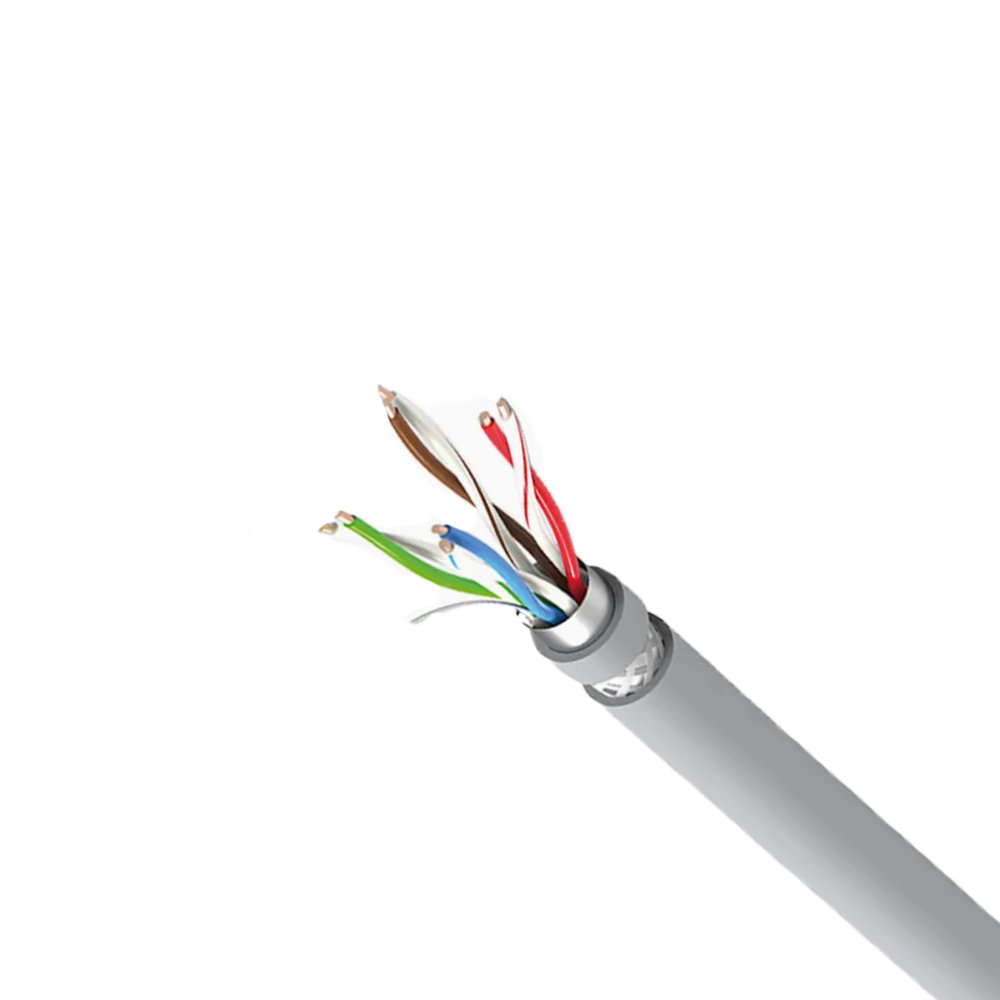

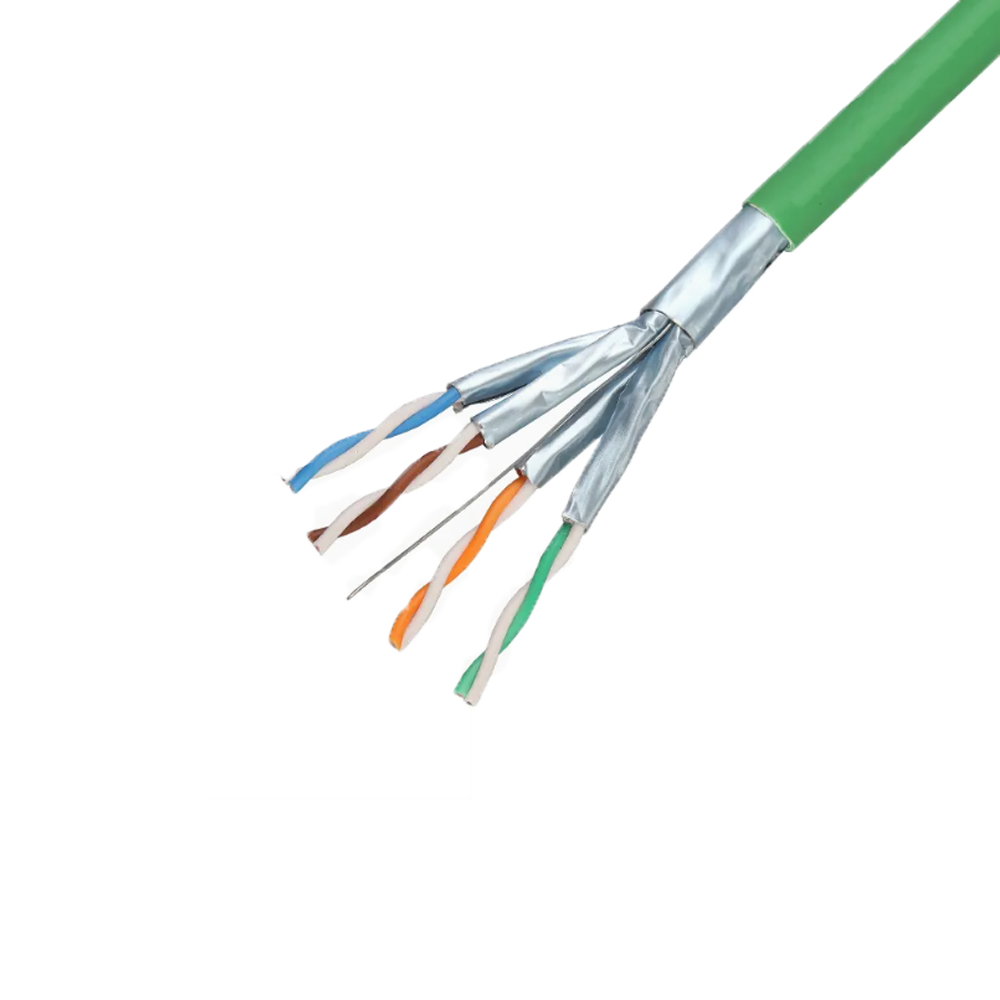

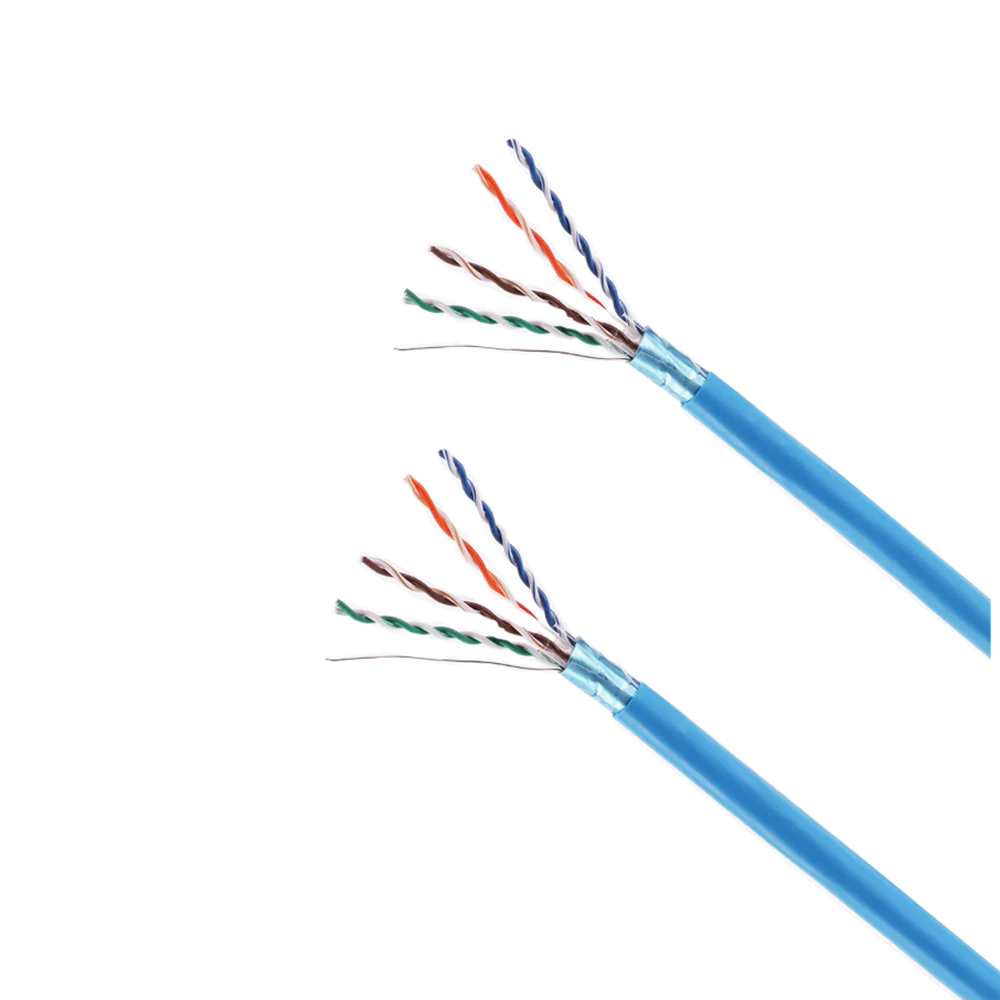

Industrielle Ethernet-feltbussprotokoller (EtherCAT, PROFINET) som bruker Cat5e- eller Cat6-kabler har sine egne skjermingskrav. Standard strukturert kablingspraksis spesifiserer 360° skjermavslutning i begge ender ved bruk av EMC-klassifiserte RJ45-kontakter eller M12-sirkulære kontakter i industrielle miljøer. Fordi Ethernet bruker transformatorkoblede grensesnitt som iboende avviser common-mode interferens på mottakeren, er skjoldjordingsfilosofien for Industrial Ethernet mindre kritisk enn for RS-485-baserte feltbusser - men den mekaniske kvaliteten på skjermtermineringen ved kontakten er fortsatt viktig, ettersom høyimpedans skjermforbindelser tillater høyimpedans skjermforbindelser (pigtail-retur til skjermforbindelser) frekvens som forringer kabelens EMC-ytelse over 100 MHz.

Feltbuss-kabeltermineringsmotstander: hvorfor de er påkrevd og hvordan uriktige verdier forårsaker nettverksustabilitet

Busstermineringsmotstander er en obligatorisk komponent i enhver RS-485-basert feltbussinstallasjon – inkludert PROFIBUS DP, CANopen og DeviceNet – men de er blant de oftest feilaktige påførte eller utelatte elementene i feilsøkingstilfeller for feltbussnettverk. Deres funksjon er å absorbere energien til signaler som når slutten av busskabel og hindre signalrefleksjoner fra å forplante seg tilbake mot signalkilden. Å forstå fysikken til terminering forklarer hvorfor feil motstandsverdier - eller flere motstander brukt på ikke-endepunktplasseringer - er ødeleggende for busssignalintegriteten.

Når et signal forplanter seg langs en overføringslinje og når en impedansdiskontinuitet, genereres en reflektert bølge med amplitude proporsjonal med refleksjonskoeffisienten Γ = (Z_load − Z₀) / (Z_load Z₀). Ved en åpen kretsavslutning (Z_last → ∞), Γ = 1 og den reflekterte bølgen har samme polaritet og full amplitude som den innfallende bølgen. Ved en kortslutningsavslutning er Γ = −1 og den reflekterte bølgen har lik amplitude, men motsatt polaritet. En termineringsmotstand lik kabelens karakteristiske impedans (Z_load = Z₀) gir Γ = 0 — ingen refleksjon. For PROFIBUS DP med Z₀ = 150 Ω er termineringsmotstanden spesifisert til 150 Ω. For DeviceNet med Z₀ = 120 Ω, er termineringsmotstander 120 Ω. For CANopen (også ISO 11898 fysisk lag) er termineringen 120 Ω i hver ende av hovedbussen.

Konsekvensene av feil termineringsverdier er signalnivåspesifikke. En termineringsmotstand 20 % under spesifikasjonen (120 Ω i stedet for 150 Ω på PROFIBUS) skaper en refleksjonskoeffisient på Γ = (120−150)/(120 150) = −0,11, og produserer en reflektert bølge ved 11 % av innfallende amplituder på alle amplitudene på signalkilden som ligger over signalkilden. For et PROFIBUS DP-signal med 5V differensialamplitude, legger 11% refleksjon til en 0,55V forstyrrelse som kommer til hver node en tur-retur-forsinkelsestid etter den opprinnelige signalkanten. Ved 12 Mbps er denne forsinkelsen innenfor bitperioden for lange segmenter, noe som forårsaker at den reflekterte kantforstyrrelsen oppstår under samplingsvinduet til nedstrøms mottakere og øker bitfeilfrekvensen. Å utelate fullstendig terminering (åpen krets) produserer fullamplituderefleksjoner som kan være store nok til å bryte den logiske terskelen til nedstrøms mottakere, noe som forårsaker fullstendig kommunikasjonsfeil ved høye overføringshastigheter selv på korte segmenter.

En regel som ofte misforstås er at termineringsmotstander bare må installeres ved de to fysiske endepunktene til hovedbusskabelen - aldri ved mellomuttak, sporforbindelser eller T-krysspunkter. Installering av en termineringsmotstand ved en mellomspor introduserer en parallell impedans til jord på det punktet, reduserer den effektive bussimpedansen og genererer en refleksjon ved hver signalovergang, uavhengig av motstandsverdien. PROFIBUS-repeatere, som regenererer signalet og etablerer et nytt busssegment, må behandles som et segmentendepunkt når det gjelder terminering — hver side av repeateren er et eget segment med sitt eget par termineringsmotstander ved segmentendepunktene.

Miljømessige og mekaniske vurderinger for feltbusskabler i tøffe industrielle installasjoner

Standard feltbusskabler designet for panelkabling og lette industrielle miljøer er ikke egnet for installasjon i tøffe prosessanleggsmiljøer uten eksplisitt verifisering av miljøvurdering. Oljeraffinerier, kjemiske anlegg, matforedlingsanlegg, utendørs transformatorstasjoner og maskiner med høy vibrasjon eller kontinuerlig kabelbevegelse påfører mekaniske og kjemiske påkjenninger som standard feltbusskabelkapper og isolasjonsmaterialer ikke kan tåle i 15–25 års levetid som forventes av prosesskontrollinfrastruktur. Å velge feltbusskabler med passende miljøklassifiseringer for installasjonstilstanden er like viktig som å velge riktig elektrisk spesifikasjon.

Kjemisk motstandskrav

Prosessanleggsmiljøer utsetter feltbusskabler for hydrokarboner (oljer, drivstoff, aromatiske løsningsmidler), alkaliske rengjøringsmidler, syrer og damp - som hver bryter ned spesifikke kappematerialer med forskjellige hastigheter. Standard PVC-kapper har god motstand mot alifatiske hydrokarboner (mineraloljer, diesel), men sveller betydelig i aromatiske løsemidler (toluen, xylen) og angripes av konsentrerte syrer og alkalier. Polyuretan-kapper (PUR) gir utmerket motstand mot oljer og drivstoff, enestående slitestyrke og god lavtemperaturfleksibilitet – noe som gjør dem til det foretrukne kappematerialet for feltbusskabler i maskinverktøy og mekaniske miljøer der skjærevæsker, hydraulikkoljer og kjølevæsker er tilstede. Imidlertid er PUR utsatt for hydrolyse i miljøer med høy luftfuktighet og høy temperatur; en PUR-kappet feltbusskabel installert i et damprenset matvarebehandlingsområde kan brytes ned gjennom hydrolytisk kjedeklipping av uretanbindingen, og føre til at kappen sprekker etter 3–5 år. For damprene miljøer er tverrbundne PE eller polypropylenbaserte kappeforbindelser med demonstrert hydrolysemotstand mer passende til tross for deres lavere slitestyrke sammenlignet med PUR.

Mekanisk holdbarhet i applikasjoner med bevegelige kabler

Feltbusskabler installert i robotarmer, trekkkjeder eller annet kontinuerlig bevegelig maskineri må opprettholde sine elektriske parametere – spesielt karakteristisk impedans og signalparkapasitansbalanse – gjennom kabelens mekaniske levetid. Impedansendringer forårsaket av ledermigrering (kjerner som skifter posisjon inne i kappen under gjentatt bøyning) endrer bustermineringsforholdene og kan føre til at et tidligere kompatibelt nettverk utvikler refleksjoner og kommunikasjonsfeil etter utvidet tjeneste. Feltbusskabler spesifisert for kontinuerlig bøyningsapplikasjoner bruker klasse 6 fintrådede ledere, termoplastisk elastomer (TPE) eller PUR-kapper, og trådgeometrier med sentrale fyllstoffer som forhindrer kjernemigrering. Minste bøyeradius for kontinuerlige bøyningsapplikasjoner er typisk 7,5–10× kabelens ytre diameter, sammenlignet med 4× for fast installasjon – overskridelse av bøyeradiusen for fast installasjon i en trekkkjede vil føre til at kappen deler seg og kjernene skifter posisjon innen 1–3 millioner bøyningssykluser, langt under forventet 10 millioner dragkjedesykluser for industriell bruk.

Inntrengningsbeskyttelse og utendørs installasjon

Feltbusskabler installert utendørs eller i våte industrielle miljøer må klassifiseres for vannnedsenkning utover IP67- eller IP68-klassifiseringen til det tilkoblede utstyret. Kabelens ytre kappe må opprettholde sin integritet når den utsettes for UV-stråling, regn, temperatursvingninger fra –40 °C til 90 °C og ozonkonsentrasjoner forhøyet over bakgrunnen på steder i nærheten av elektrisk utladningsutstyr. UV-stabiliserte svarte polyetylenjakker med definert UV-stabilisatorinnhold (typisk HALS på 0,2–0,5 vekt% kombinert med karbonsvart på 2–3%) gir tilstrekkelig utendørs stabilitet i 20 års levetid. Det kritiske installasjonspunktet er at kabelens utendørs UV-motstand er avhengig av kappens integritet - enhver overflateskade fra slitasje, gnagerangrep eller installasjonsbelastning som eksponerer den underliggende isolasjonen ødelegger UV-beskyttelsen på det stedet og starter rask fotonedbrytning. Utendørs feltbusskabler i installasjoner med risiko for mekanisk skade bør inkludere et beskyttende ytre lag av ståltape eller korrugert stålpanser under kappen for å forhindre kontakt-indusert kappeskade.
