Signalintegritetsutfordringer spesifikke for koderkabler i høyhastighets bevegelseskontrollsystemer

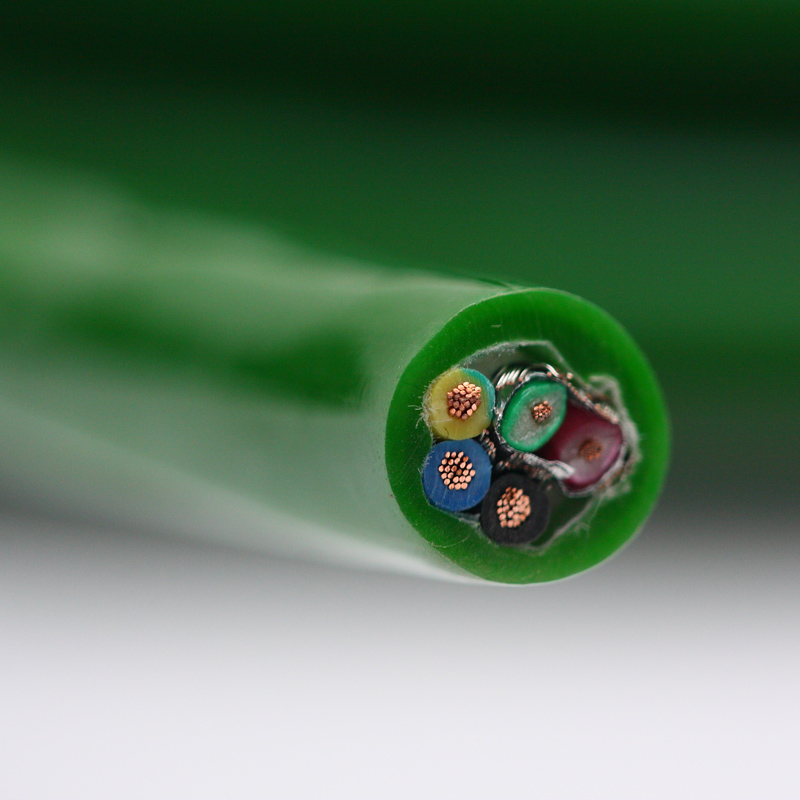

Enkoder kabler overføre posisjons- og hastighets-tilbakemeldingssignaler mellom roterende eller lineære kodere og bevegelseskontrollere eller servodrev. I motsetning til generelle kontrollkabler, opererer de i et miljø definert av to samtidige og motstridende krav: Signallinjene må overføre høyfrekvente digitale pulser eller fine analoge bølgeformer med minimal forvrengning, mens kabelen går langs eller er buntet med strømkabler som forsyner selve motorene som genererer betydelig elektromagnetisk interferens. Resultatet er at koderkabelytelsen bestemmes ikke bare av dens egne elektriske parametere, men av hvordan disse parametrene samhandler med den spesifikke kodergrensesnittprotokollen og støymiljøet i installasjonen.
Inkrementelle kodere som bruker TTL eller differensielle RS-422 linjedriverutganger genererer pulstog ved frekvenser som skaleres direkte med motorhastighet og koderoppløsning. En koder på 2500 linjer per omdreining på en servomotor som kjører med 3000 RPM produserer utgangspulser på 125 kHz per kanal - og med kvadraturdekoding behandler kontrolleren kantoverganger ved 500 kHz. Ved disse frekvensene blir kabelkapasitansen en begrensende faktor: den fordelte kapasitansen mellom signalledere og mellom signal og skjerm bremser stigetiden for hver pulskant, og reduserer den maksimale kabellengden som koderen kan fungere pålitelig over. For RS-422 differensialsignaler vil en kabel med en leder-til-leder kapasitans på 100 pF/m begrense brukbar kjørelengde til godt under 30 meter ved 500 kHz kanthastigheter, mens en kabel konstruert for 50 pF/m eller lavere kan utvide dette området betydelig.
Absolutte koderprotokoller – inkludert EnDat, SSI, BiSS og HIPERFACE – stiller ytterligere krav til kabelkonstruksjon fordi de involverer toveis kommunikasjon mellom koderen og stasjonen ved klokkefrekvenser som vanligvis strekker seg fra 1 MHz til 16 MHz. Ved disse frekvensene blir karakteristisk impedanstilpasning mellom kabelen og driver/mottakerkretsen betydelig. Impedansfeil forårsaker signalrefleksjoner som vises som støy på datalinjen, og potensielt ødelegger posisjonsdata. Riktig konstruert koder kabler spesifisere en karakteristisk impedans på 100–120 Ω for differensialpar, opprettholdes konsekvent langs hele kabellengden, for å minimere refleksjonsinduserte feil i høyoppløselige absolutte tilbakemeldingssystemer. Anhui Zhishang Cable Technology Co., Ltd. produserer koderkabler med tett kontrollert vridningsstigning og isolasjonsgeometri for å oppnå stabile impedansverdier som støtter disse krevende protokollene.
Skjermingsarkitektur: hvorfor et enkelt samlet skjold ofte er utilstrekkelig for koderkabler
Standardantakelsen om at en enkelt overordnet skjerming er tilstrekkelig for signalkabelskjerming bryter sammen spesifikt i koderkabelapplikasjoner, der flere signaltyper med ulik støyfølsomhet deler den samme kabelkroppen. En typisk koderkabel bærer A/B/Z kvadratursignalpar, forsyningsspenning og jordledere for koderelektronikken, og noen ganger et batterireservepar for absolutt posisjonsbevaring - hver med forskjellig impedans, strømnivå og følsomhet for interferens. Når alle disse kun dekkes av en enkelt samlet skjerm, forblir induktiv og kapasitiv kobling mellom strømforsyningslederne og signalparene i kabelen ukontrollert, og skjermen gir ingen beskyttelse mot denne interne krysstalen.
Løsningen som brukes i koderkabler med høy ytelse er en lagdelt skjermingsarkitektur: individuelle skjermingspar for hvert differensialsignalpar, kombinert med en samlet skjerming for hele kabelen. De individuelle parskjermingene, typisk aluminium-polyesterfolie med en dreneringstråd, undertrykker kapasitiv kobling mellom tilstøtende signalpar og mellom signalparene og strømlederne. Den overordnede skjermingen, enten folie eller fortinn kobberfletting, utgjør den primære barrieren mot ekstern elektromagnetisk interferens fra motordrevet, naboer til kabelbrett og det generelle industrielle EMI-miljøet. Denne to-nivå-tilnærmingen øker kabeldiameteren og kostnadene, men i applikasjoner for presisjonsbevegelseskontroll som opererer med sub-mikron posisjoneringsoppløsning, er alternativet – posisjonsfeedback-feil forårsaket av støy – langt dyrere enn kabeloppgraderingen.
Praksis for skjoldjording er like viktig som skjoldkonstruksjon. Den overordnede skjermen til en koderkabel skal kun kobles til beskyttelsesjord ved frekvensomformer-/kontrollerenden, og danner en enkelt-ende jording som forhindrer skjermstrømsløyfer drevet av jordpotensialforskjeller mellom motorenden og styreskapet. Hvis skjermen er jordet i begge ender og det eksisterer en jordsløyfe - noe som er vanlig i store maskiner der forskjellige strukturelle stålseksjoner har litt forskjellige potensialer - flyter den resulterende skjermstrømmen gjennom dreneringsledningen og induserer en spenning på signallinjene den var ment å beskytte. Mange periodiske koderfeiltilstander i operativt maskineri sporer tilbake til denne spesifikke jordingsfeilen i stedet for til noen feil i selve kabelen eller koderen.
| Skjermingskonfigurasjon | Ekstern EMI-beskyttelse | Krysstaleundertrykkelse mellom par | Typisk applikasjon |
|---|---|---|---|
| Kun folie totalt | Moderat (HF) | Ingen | Lavoppløselig inkrementell koder, korte kjøringer |
| Kun samlet flette | Bra (LF HF) | Ingen | Generell servo-feedback, moderate støymiljøer |
| Individuell par folie samlet folie | Bra (HF) | Høy | Multiprotokoll absolutte kodere, lange kjøringer |
| Enkelt par folie overall flette | Utmerket (LF HF) | Høy | Høy-resolution servo, heavy EMI environments |
Flex Life-krav og konstruksjonsforskjeller mellom faste og bevegelige kodekabelinstallasjoner
Enkoderkabler er installert i to fundamentalt forskjellige mekaniske miljøer som krever distinkte kabelkonstruksjoner: fast ruting fra en stasjonær koder på en maskinramme til et styreskap, og dynamisk ruting på bevegelige maskinakser som CNC-maskineringssentre, robotarmer, lineære aktuatorer og portalsystemer. Å behandle disse to installasjonstypene som utskiftbare – bruk av en kabel med fast installasjon i en dynamisk applikasjon eller overkonstruksjon av en trekkkjedekabel for en statisk rute – fører til enten for tidlig mekanisk feil eller unødvendige kostnader.
For dragkjede- og kontinuerlige flex-applikasjoner må konstruksjonen av enkoderkabel dekke flere samtidige mekaniske krav. Lederstrengen må være klasse 5 eller klasse 6 i henhold til IEC 60228, ved bruk av fine individuelle ledninger for å fordele bøyespenning og maksimere utmattingslevetiden - en klasse 6-trådet leder med 0,14 mm² tverrsnitt kan bestå av 50 eller flere individuelle ledninger hver under 0,06 mm i diameter. Isolasjonspolymeren må forbli fleksibel over hele driftstemperaturområdet uten spenningssprekker, noe som utelukker generell PVC til fordel for TPE eller spesielt sammensatt PVC med opprettholdt lavtemperaturfleksibilitet. De individuelle skjoldene og det overordnede skjoldet må være konstruert av fintrådsflettet eller overlappet folie med tilstrekkelig overlapping for å opprettholde elektrisk kontinuitet gjennom millioner av bøyningssykluser uten å utvikle brudd eller intermitterende åpne kretsforhold i dreneringsledningen. Zhishang Cable designer sine kontinuerlig fleksible koderkabler med en optimalisert leggingslengde for hvert trådet lederelement, og sikrer at den spiralformede geometrien til lederne og skjermene naturlig tilpasser kabelens bøyning uten å generere strekkoverbelastning i de ytre elementene.
Minste bøyeradiusspesifikasjon for en trekkkjedekoderkabel er ikke en enkelt statisk verdi – den er forskjellig mellom den dynamiske bøyeradiusen (påført kontinuerlig under drift) og installasjonens bøyeradius (en engangsbøyning under ruting). Dynamisk bøyeradius for high-flex koderkabler er vanligvis spesifisert som 7,5× til 10× kabelens ytre diameter, mens installasjonsbøyeradius kan være 5× eller mindre. Bruk av installasjonens bøyeradius som en permanent bøyning - for eksempel å føre kabelen rundt et tett hjørne i en kabelkanal - skaper et område med vedvarende mekanisk påkjenning som akselererer utmattingssvikt på det tidspunktet, selv om selve kabelen ikke beveger seg. Denne forskjellen må tydelig kommuniseres til installasjonsteknikere, spesielt i ettermonteringsprosjekter der nye kabler erstatter eksisterende i allerede etablerte ruteveier.
Dimensjonering av strømforsyningsledere i koderkabler: Avveininger for spenningsfall og støykobling
De fleste koderkabler inkluderer dedikerte ledere for å levere driftsspenning til koderelektronikken - typisk 5V DC for TTL-utgang inkrementelle kodere eller 8–30V DC for HTL og mange absolutte kodertyper. Disse strømlederne er små i tverrsnitt i forhold til deres ekvivalenter i strømkabler, men størrelsen deres har en direkte effekt på koderytelsen som ofte blir oversett. Spenningsfall langs strømforsyningslederne reduserer forsyningsspenningen ved koderklemmene, og kodere som opererer nær den nedre enden av deres spesifiserte spenningsområde kan produsere utgangssignaler med redusert amplitude, økte stigetider, eller - i tilfellet med 5V TTL-kodere med svært trange spenningsmarginer - intermitterende logiske nivåfeil som er vanskelige å skille fra feil.
Beregning av akseptabelt spenningsfall krever å kjenne koderens strømforbruk, kabellengden og ledertverrsnittet. En 5V-koder som trekker 150 mA over en 20-meters kabel med 0,14 mm² forsyningsledere opplever omtrent 0,86V kombinert forsynings-og-returfall – mer enn 17 % av den nominelle forsyningsspenningen, noe som plasserer koderen godt under dens nominelle 5V-forsyning og innenfor marginen der utgangssignalkvaliteten forringes. Økning av forsyningsledertverrsnittet til 0,25 mm² reduserer dette fallet til ca. 0,48V, og gjenoppretter tilstrekkelig forsyningsmargin. For installasjoner der lange kabelstrekninger er uunngåelige, tilbyr noen produsenter av servodrivenheter justerbar forsyningsspenning for enkoder som kompenserer for kabelmotstand, men dette krever nøyaktig kunnskap om kabelens ledermotstand og kan ikke erstatte korrekt lederdimensjonering på designstadiet.
Utover spenningsfall er strømforsyningslederne i en koderkabel en potensiell støyinjeksjonsvei. Byttestøy på giverforsyningen – generert av frekvensomformerens interne strømforsyning eller ledet fra maskinens DC-buss – kobles kapasitivt inn i tilstøtende signalpar hvis forsyningslederne ikke er tilstrekkelig adskilt eller skjermet fra signalparene inne i kabelen. Dette er en grunn til at strømlederne i en godt utformet enkoderkabel ofte får sin egen individuelle skjerm eller plassert ved kabelperiferien vekk fra signalparene, i stedet for å være tilfeldig fordelt innenfor kabelbunten. Som en del av sin applikasjonstekniske støtte, gir Anhui Zhishang Cable Technology Co., Ltd. råd til kunder om valg av strømledertverrsnitt og kabelkonstruksjonsalternativer basert på faktiske koderstrømkrav og installasjonsavstander, og forhindrer forsyningsrelaterte ytelsesproblemer før de oppstår i felten.
Estimert spenningsfall for vanlige koderkabelkonfigurasjoner (5V forsyning, 150 mA belastning)
- 0,14 mm² ledere, 10 m løp: ~0,43V fall (8,6% av 5V); grenselinje akseptabel for standard TTL-kodere.
- 0,14 mm² ledere, 20 m løp: ~0,86V fall (17,2% av 5V); forsyningsspenning sannsynligvis under koderens minimumsklassifisering.
- 0,25 mm² ledere, 20 m løp: ~0,48V fall (9,6% av 5V); innenfor akseptabelt område for de fleste 5V-kodere.
- 0,34 mm² ledere, 30 m løp: ~0,53V fall (10,6% av 5V); egnet for lengre kjøringer uten spenningskompensasjon på drivsiden.
