Hvorfor luftisolerte kabler erstatter nakne ledere og hva overgangen krever

Utskifting av nakne luftledere med antenne isolert kabel s (AIC) i distribusjonsnettverk er drevet av en kombinasjon av sikkerhet, pålitelighet og vedlikeholdsfaktorer som forverrer betydelig i spesifikke installasjonsmiljøer. Bare ledere på tre- eller betongstenger har vært standard overhead distribusjonsteknologi i over et århundre, men ytelsen deres i tett bevoksede områder, kystmiljøer og urbane nettverk med høy feilrate har drevet utbredt bruk av isolerte alternativer fra 1970-tallet i Skandinavia og gradvis tatt i bruk i Asia, Afrika og Latin-Amerika i de følgende tiårene.

Den primære tekniske fordelen med luftisolerte kabler fremfor blanke ledere er feilstrømreduksjon fra leder-til-leder og leder-til-tre-kontakt. En bar 11 kV distribusjonsledning som går gjennom trekronen krever en klaringskorridor på 2–3 meter på hver side for å hindre grenkontakt under vindbelastning; en isolert antennekabel kan tolerere direkte grenkontakt uten feilinitiering fordi isolasjonen tåler kontaktspenningen så lenge kontakthendelsen varer. Dette gjør at forkjørsbredder kan reduseres med 40–60 %, noe som reduserer landryddingskostnader og miljøpåvirkning i skogkledde områder betydelig. Isolasjonen gir ikke permanent kontakttoleranse - vedvarende grentrykk vil til slutt slipe kappen og trenge inn i lederen - men den konverterer potensielt dødelige øyeblikkelige feil til håndterbare forhold som utvikles sakte som kan oppdages og fjernes før de blir strømbrudd.

Overgangen fra bare til isolerte luftsystemer krever endringer i maskinvare, installasjonspraksis og koordinering av beskyttelsessystem som ofte undervurderes i prosjektering. Bare lederstangbeslag - isolatorer med klemtopp, spoleisolatorer og tverrarmsutstyr - er ikke kompatible med AIC-installasjon, som krever støttesystemer for messengertråd, forhåndsformede spiralformede grep, opphengsklemmer og strekkklemmer designet for den spesifikke kabelens ytre diameter og mekaniske spenningsklassifisering. Innstillinger for beskyttelsesrelé som er kalibrert for feilstrømmer på bare ledere, må rekalibreres for isolerte kabler, der isolasjonen forsinker feilutviklingen, og endrer tids-strømprofilen sett av overstrømsreleer. Verktøy som installerer AIC-ledere på maskinvare designet for bare ledere, eller som ikke klarer å justere beskyttelsesreléinnstillingene, opplever ofte enten tapt feildeteksjon eller forstyrrende utløsning i overgangsperioden.

Messenger ledningsdesign i lavspente antennekabler og dens effekt på sag og spenning

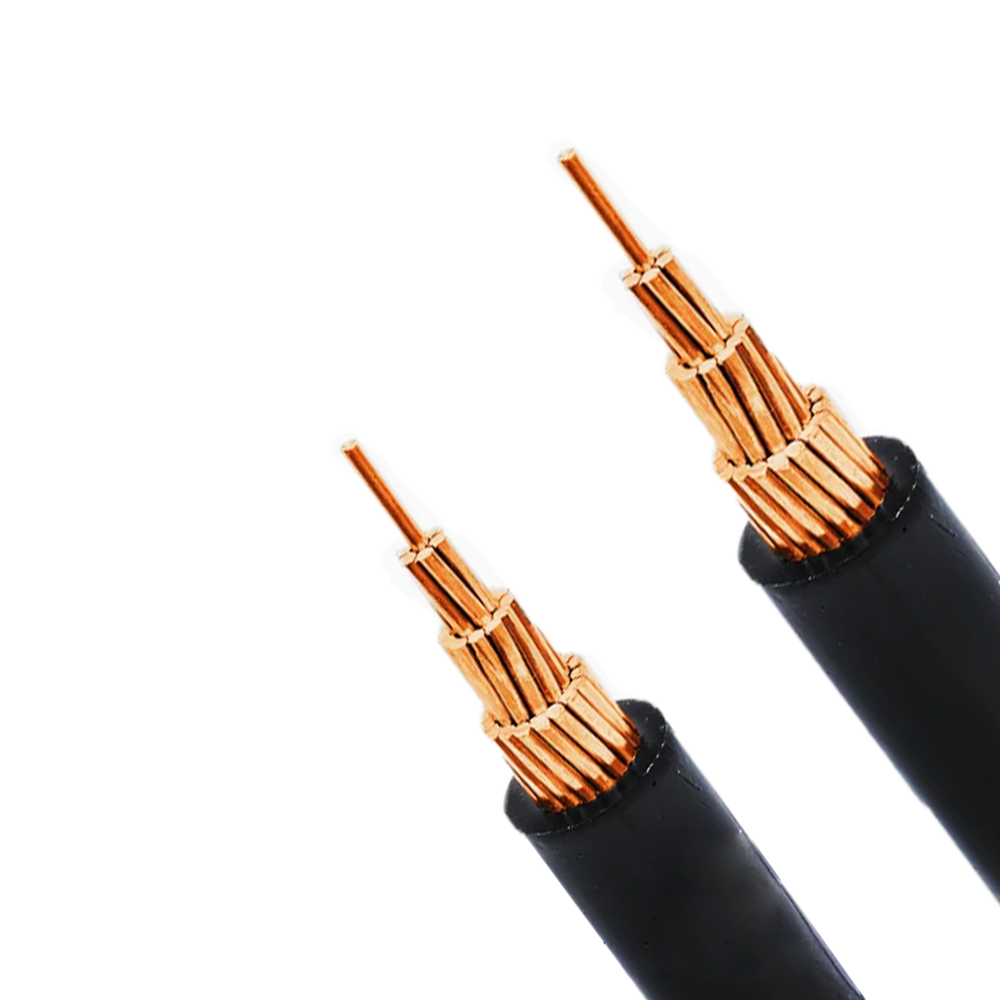

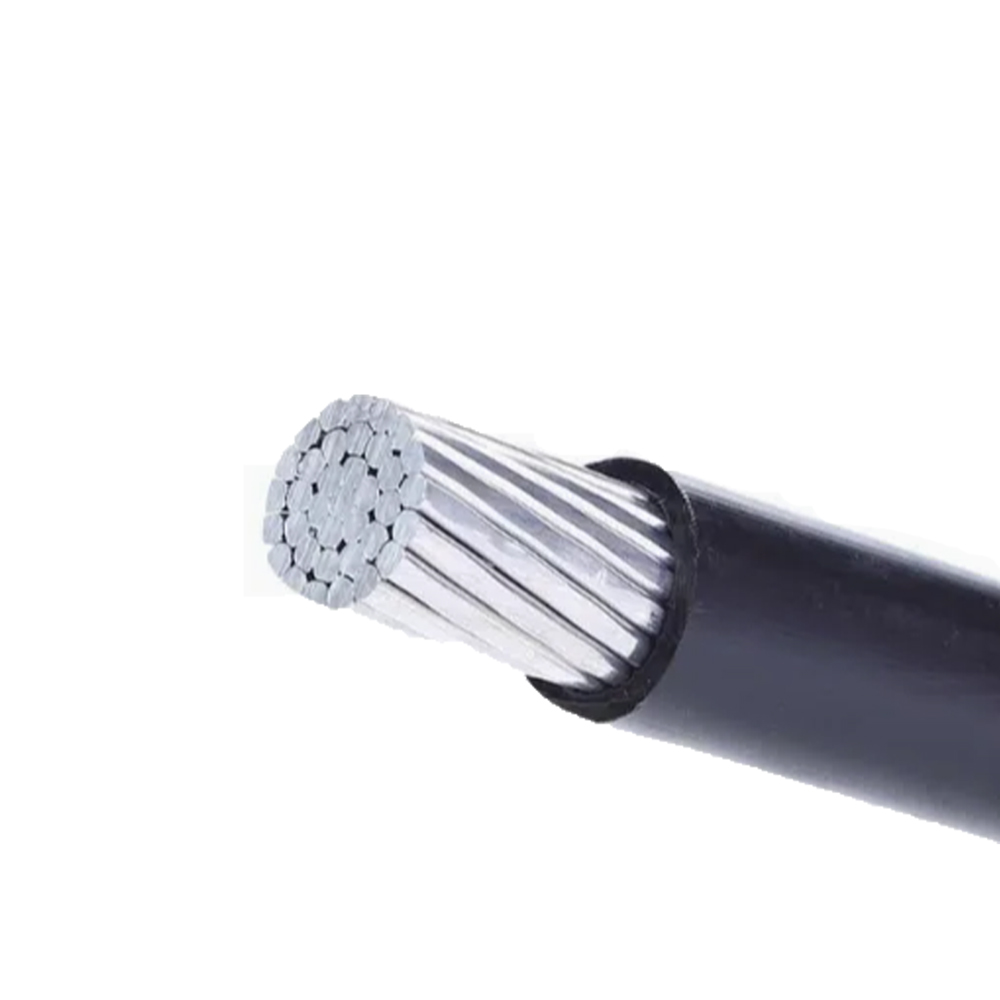

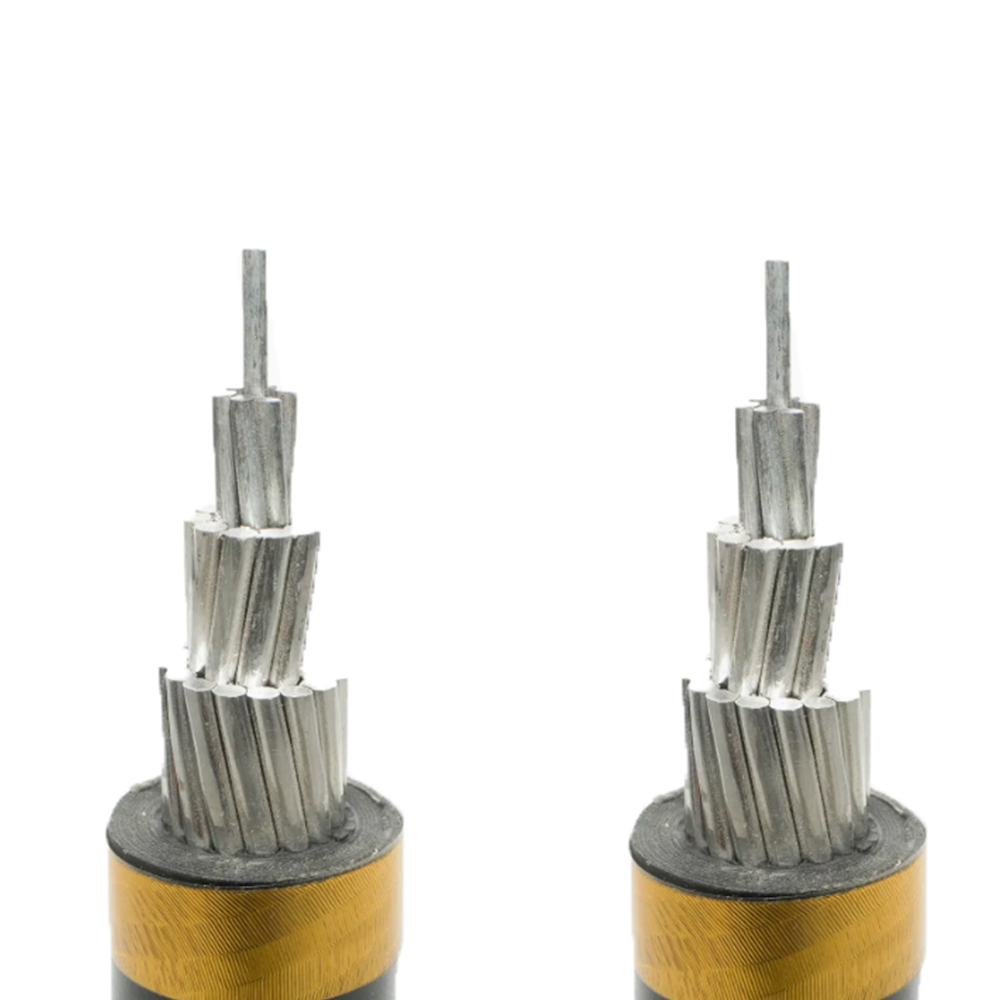

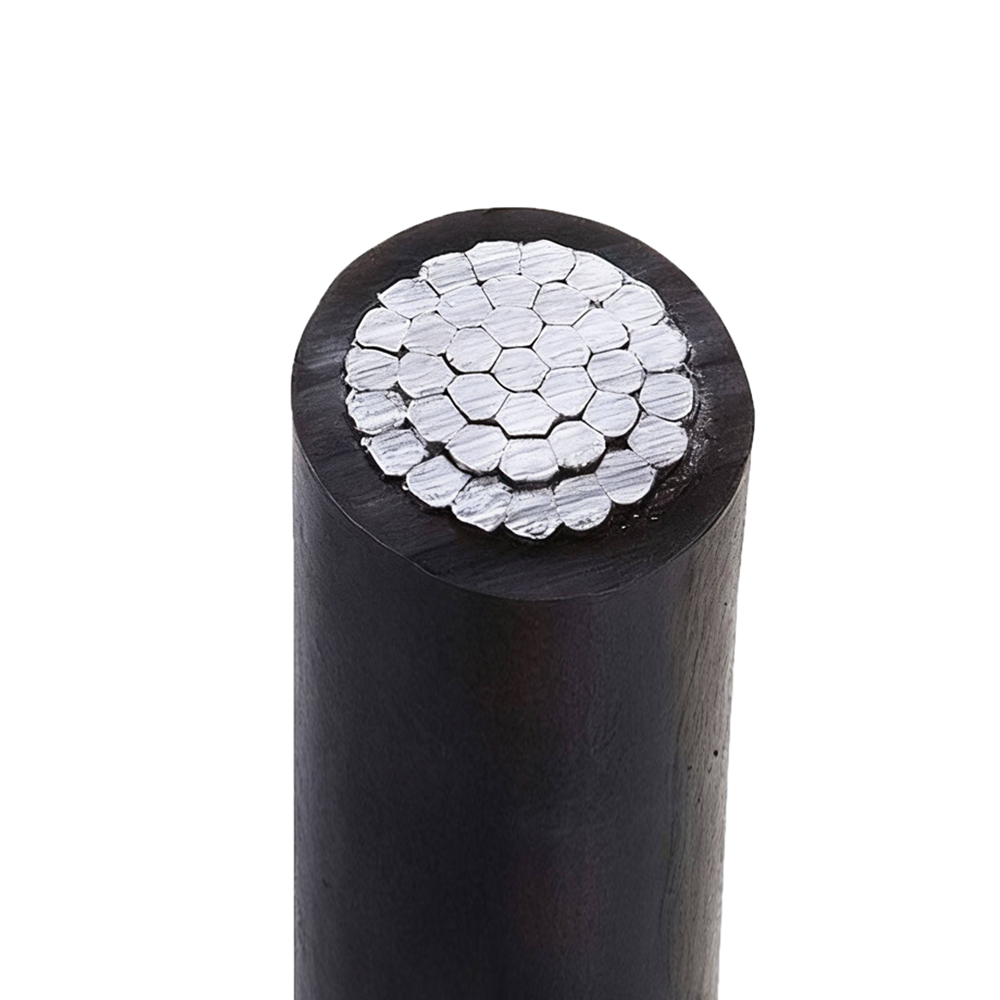

Lavspente antennekabler (ABC, typisk 0,6/1 kV klassifisert) er tilgjengelig i to mekaniske konfigurasjoner: med en dedikert naken eller isolert messenger-ledning som bærer hele den mekaniske belastningen av bunten, og selvbærende konfigurasjoner der en av de isolerte lederne fungerer som den mekaniske nøytralen. Valget mellom disse konfigurasjonene har betydelige konsekvenser for spennlengdeevne, installasjonsspenning, hengende oppførsel under temperaturvariasjoner og langsiktig mekanisk pålitelighet.

I messenger-støttet ABC er messenger-tråden typisk en galvanisert ståltråd eller en stålforsterket aluminiumsleder (ACSR) valgt uavhengig av de elektriske strømkravene. Messengeren bærer kontaktledningsbelastningen til hele kabelbunten, og de isolerte lederne henger fra den ved hjelp av kabelbånd eller forhåndsformede grep med jevne mellomrom - typisk hver 0,5–1,0 meter langs spennet. Den mekaniske utformingen av messengeren styres av kabelens maksimale designspenn, vind- og isbelastningsforholdene som gjelder for installasjonsområdet, og maksimalt tillatt nedbøyning (som påvirker nødvendig stolpehøydeklaring over bakken). For et spenn på 60 meter i en sone med moderat vind med en 4-kjerners 4×70 mm² ABC-bunt, kan messenger-spenningen under maksimale belastningsforhold nå 8–12 kN, noe som krever en messenger-bruddstyrke på minst 24–36 kN med en sikkerhetsfaktor på 3. Ved å bruke en underdimensjonert messenger, utvider den saglige ekspansjonen om sommeren ( ledere) kan føre til at bunten kommer i kontakt med strukturer eller vegetasjon under den utformede klaringshøyden.

Selvbærende ABC eliminerer den separate budbringeren ved å bruke nøytrallederen som både elektrisk nøytral og mekanisk lastbærer. Den nøytrale lederen i denne konfigurasjonen må være mekanisk klassifisert for den fulle kontaktledningsbelastningen, noe som betyr at den ofte er konstruert av ACSR (aluminium-lederstålforsterket) eller hardtrukket aluminiumslegering i stedet for det glødede aluminiumet som brukes i faselederne. Spenningen i nøytrallederen under maksimal is- og vindbelastning må være innenfor lederens merkestrekkgrense, som begrenser maksimalt oppnåelig spennvidde. For selvbærende LV ABC varierer typiske maksimale spenn fra 40 til 80 meter avhengig av lederstørrelse og regional belastningsklasse; utover disse spennene kreves mellomliggende støttepoler selv om spenningsfallet over spennet ville tillate et lengre elektrisk spenn. Den selvbærende konfigurasjonen er enklere å installere (ingen separat messenger-installasjon kreves), men gir mindre designfleksibilitet enn messenger-støttede systemer for uvanlige spenngeometrier eller tunge isbelastningsforhold.

Valg av isolasjonsmateriale for middels spennings antennekabler i krevende miljøer

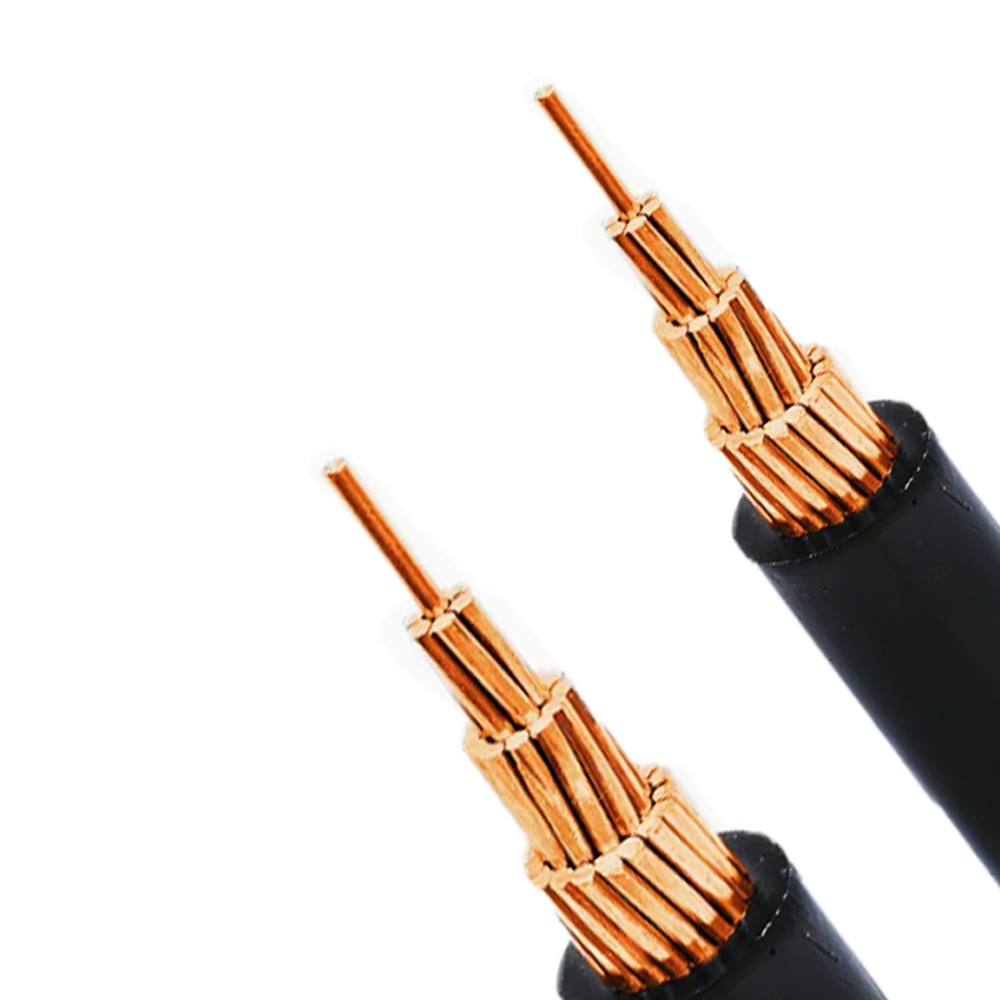

Middels spenning antenne isolert kabel s (vanligvis 10–35 kV) opererer under vedvarende UV-eksponering, bred temperatursvingning og direkte værkontakt – forhold som stiller betydelig større krav til isolasjonsmaterialeytelse enn det beskyttede miljøet til underjordiske eller innendørs kabelinstallasjoner. Isolasjonen må samtidig gi tilstrekkelig dielektrisk styrke for spenningsklassen, motstå fotodegradering og termisk oksidasjon over 30–40 års levetid, og opprettholde tilstrekkelig mekanisk fleksibilitet for installasjon ved lave temperaturer. Disse kravene peker mot tverrbundne polymerisolasjonssystemer i stedet for termoplastiske materialer.

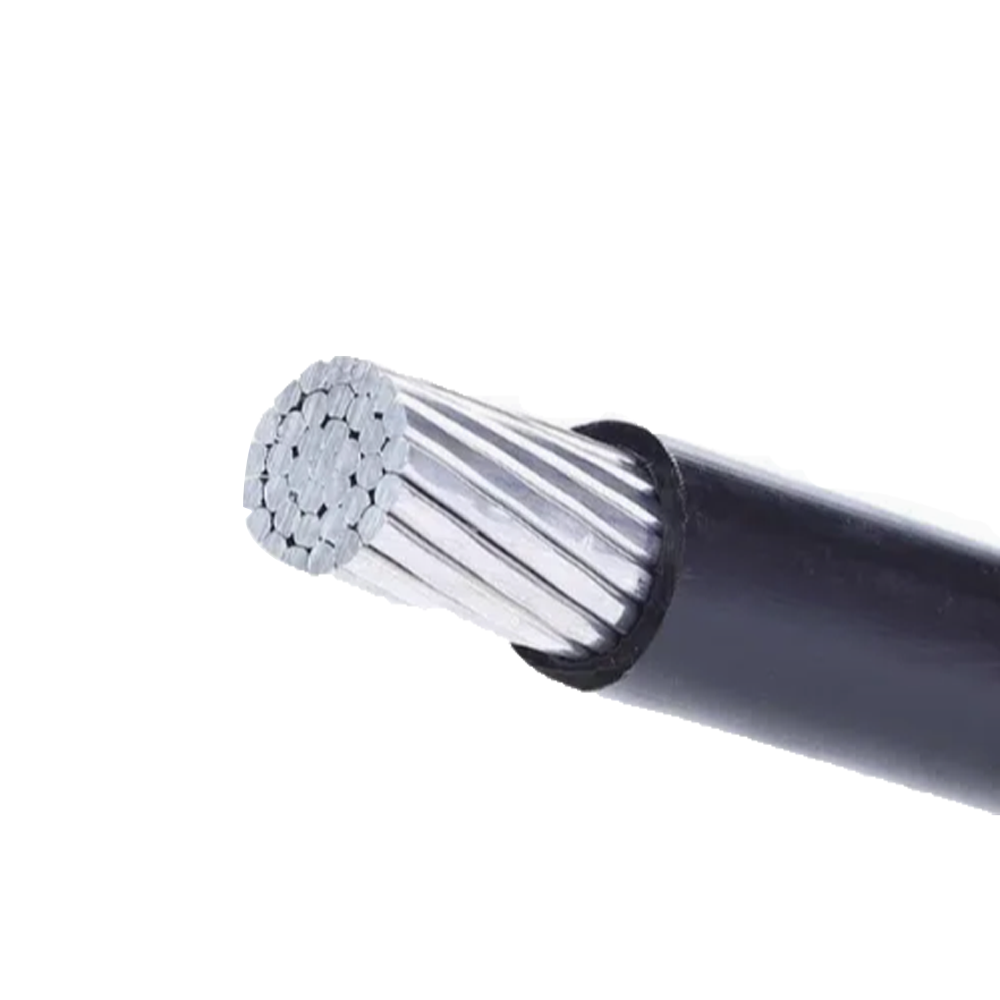

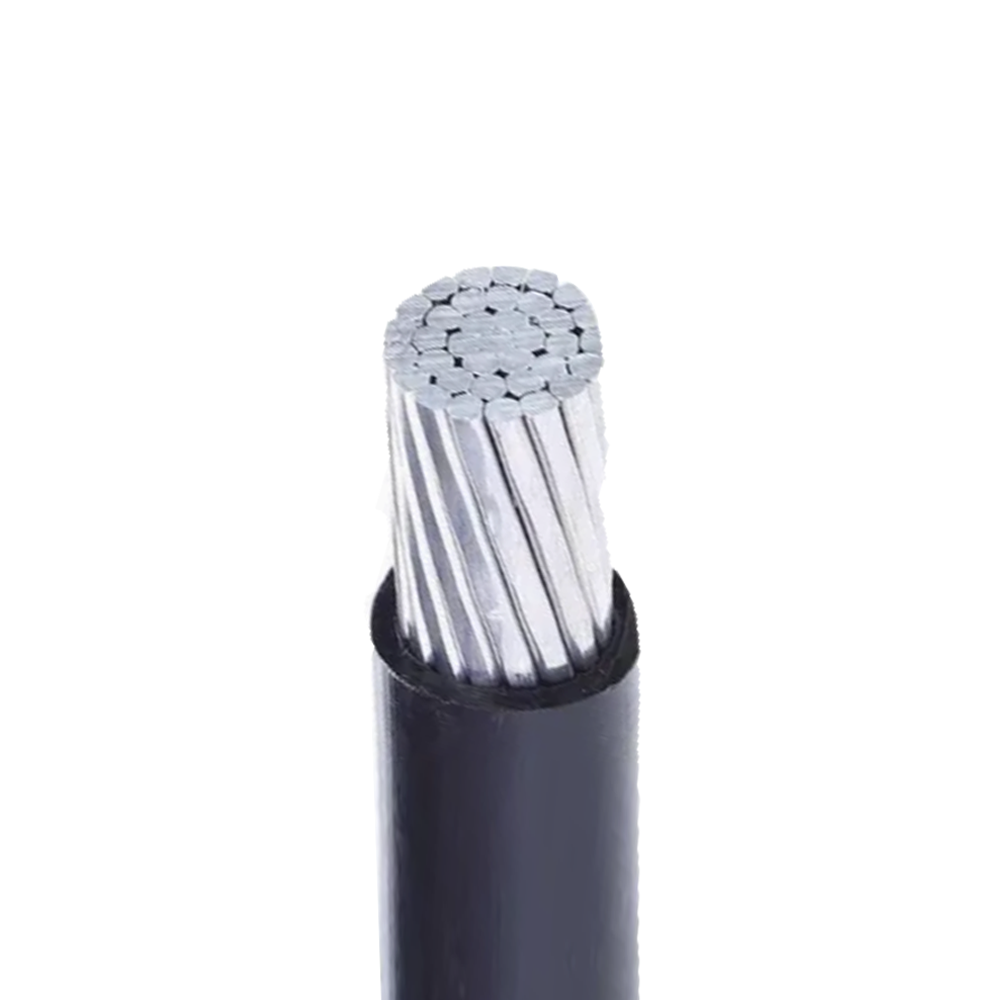

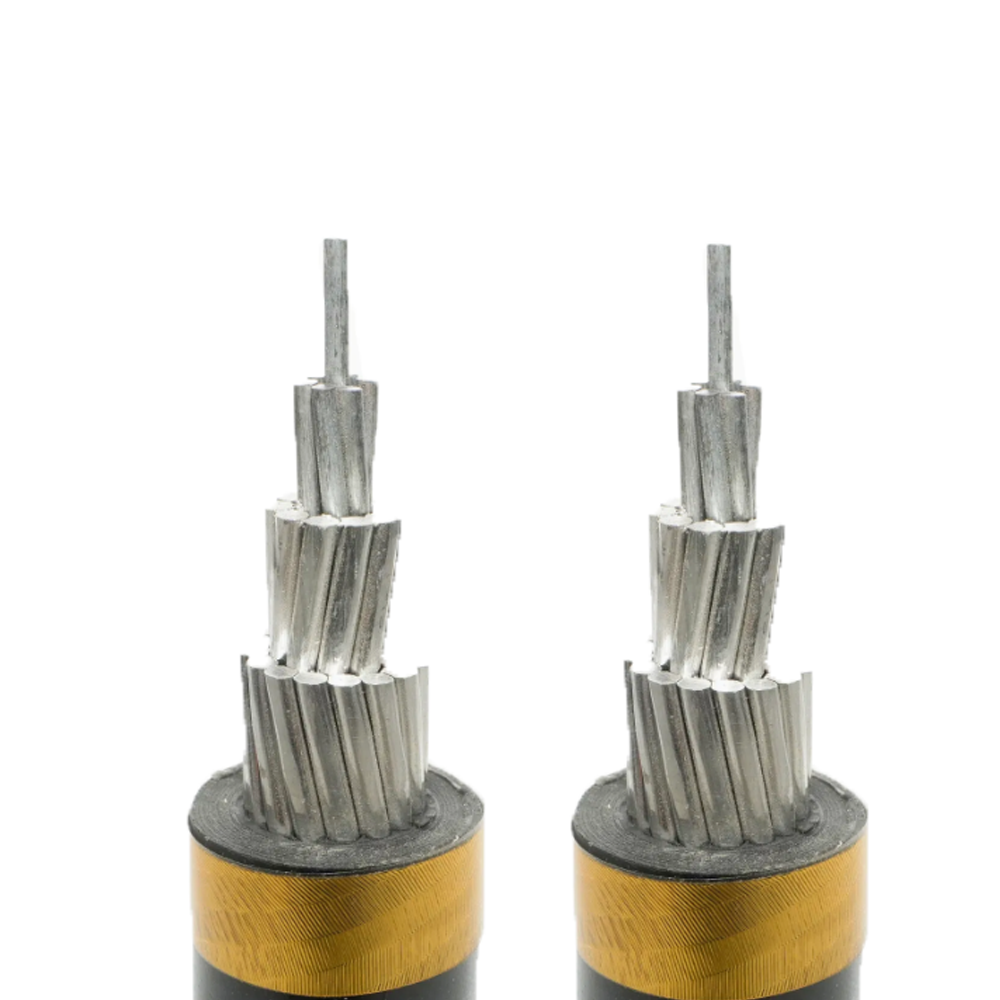

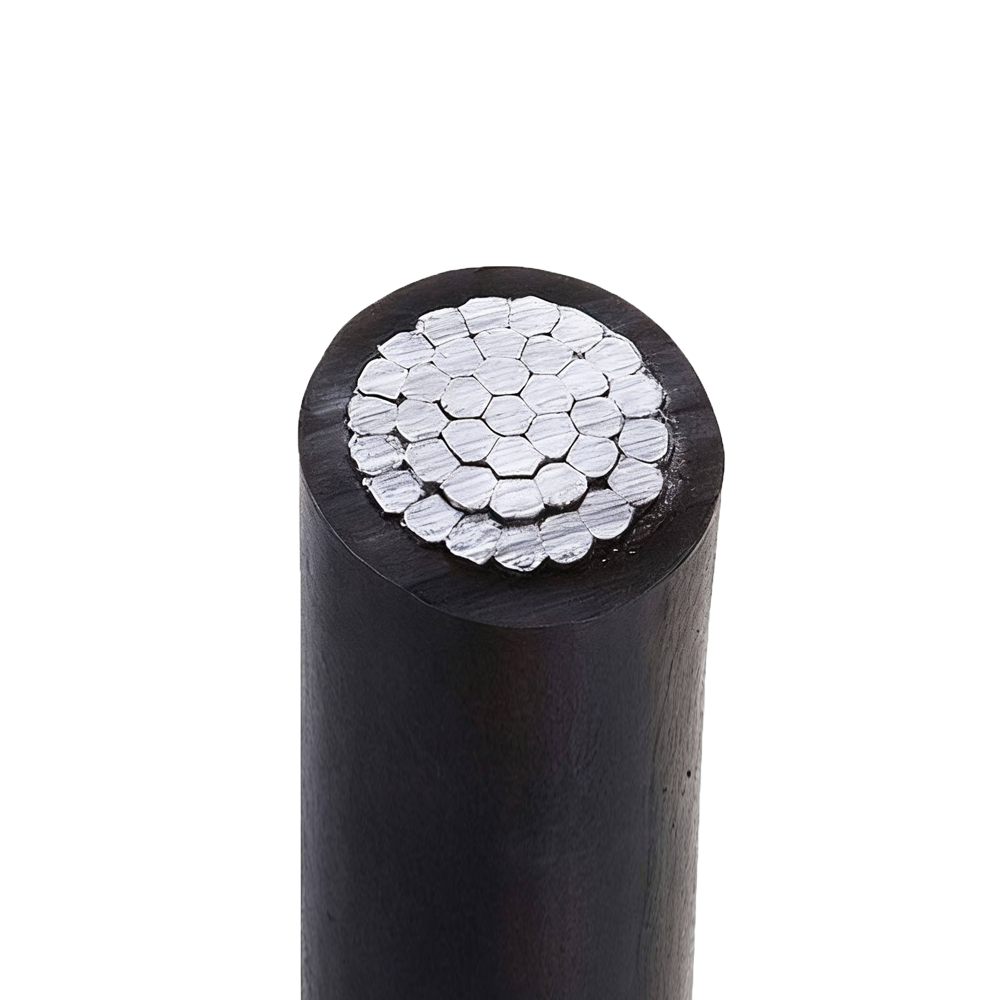

XLPE (tverrbundet polyetylen) er det dominerende isolasjonsmaterialet for mellomspennings-AIC på grunn av kombinasjonen av høy dielektrisk styrke, lav dielektrisitetskonstant, utmerket UV-motstand med passende carbon black eller UV-stabilisatortilsetninger, og temperaturklassifisering på 90°C kontinuerlig/250°C kortslutning. I motsetning til termoplastisk PE, mykner ikke XLPE eller flyter under vedvarende mekanisk belastning ved høye temperaturer - en kritisk egenskap for luftkabler som kan fungere ved høye temperaturer under toppbelastning om sommeren. Tverrbindingsnettverket forhindrer dimensjonsendringene som ellers ville oppstå i rett PE over dens krystallinske smeltetemperatur (~125 °C), og opprettholder isolasjonsgeometri og dermed karakteristisk impedans under alle driftsforhold.

EPR (etylen propylen gummi) brukes i middels spenning AIC for applikasjoner som krever høyere fleksibilitet ved lave installasjonstemperaturer eller iboende overlegen fuktmotstand. EPR-isolerte AIC-kabler forblir fleksible ved –40°C og kan installeres og håndteres uten risiko for isolasjonssprekker i arktiske eller høye omgivelser hvor XLPE-isolerte kabler blir farlig sprø. EPRs amorfe molekylære struktur gir også iboende motstand mot vanntredannelse uten de trehemmende tilsetningspakkene som kreves i XLPE – relevant for AIC-installasjoner i kystmiljøer med høy luftfuktighet der fuktighetskondens på isolasjonsoverflaten er en konsistent tilstand. Avveiningen er EPRs høyere dielektrisitetskonstant (2,8–3,5 vs. 2,3 for XLPE), som øker kabelens kapasitive ladestrøm - en liten vurdering ved middels spenning, men relevant for lange landlige matelinjer der ladestrømmen representerer en målbar brøkdel av termisk ampasitet.

Den ytre kappen til mellomspennings-AIC er et separat UV-stabilisert svart polyetylen- eller HDPE-lag påført over isolasjonen. Jakkens primære funksjoner er UV-beskyttelse (karbonsvart ved 2–3 vekt-% gir bredspektret UV-absorpsjon), mekanisk beskyttelse mot slitasje fra grenkontakt, og beskyttelse av fuglenebb – et betydelig problem i områder med store korvider eller papegøyer som hakker i kabelisolasjonen. Jakkens hardhet og veggtykkelse er spesifisert for å motstå fugleangrep; noen AIC-spesifikasjoner krever en minimums jacket Shore D-hardhet på 50–55 og en minimum jacket veggtykkelse på 1,5–2,0 mm spesifikt for å håndtere denne feilmodusen i utsatte geografiske områder.

Sammenligning av lavspennings- og middelsspenningsantenneisolerte kabelkonstruksjoner

Mens både lavspent og mellomspent antenne isolert kabel s er designet for overhead utendørs service, deres konstruksjoner varierer fundamentalt på tvers av flere parametere drevet av de forskjellige spenningsklassene, mekaniske belastningskravene og installasjonsmiljøene. Å forstå disse forskjellene hjelper verktøy og prosjektingeniører med å lage korrekte spesifikasjoner og unngå å bruke praksis for LV-kabel på MV-installasjoner eller omvendt.

Kravet om halvledende ledere og isolasjonsskjermer i mellomspennings-AIC er den mest konsekvensmessige konstruksjonsforskjellen og blir ofte misforstått av anskaffelsesteam som kun er kjent med lavspentkabelspesifikasjoner. Uten lederskjermen er det elektriske feltet på overflaten av en trådet leder svært ujevnt - konsentrert ved trådkanter og overflatefremspring - og delvis utladning starter ved disse konsentrasjonspunktene. I en 10 kV AIC-kabel kan den elektriske feltgradienten ved en uskjermet lederoverflate være 5–10 ganger gjennomsnittsfeltet i isolasjonen, og langt overstige startterskelen for delvis utladning til XLPE. Den halvledende skjermen homogeniserer dette feltet ved å presentere en jevn, kontinuerlig ekvipotensialoverflate til isolasjonen, og reduserer toppfeltet til nær gjennomsnittsverdien. Utelatelse eller feil påføring av lederskjermen på en mellomspent AIC-kabel – noe som ikke kan skje på en lavspentkabel fordi LV-kabler ikke har noe slikt krav og byggetrinnet rett og slett ikke eksisterer – resulterer i delvis utladningsindusert degradering som reduserer kabelens levetid fra forventet 30–40 år til potensielt 3–5 år.

Vind- og isbelastningsstandarder for mekanisk design av luftkabel: Hvordan regionalt klima styrer ledervalg

Den mekaniske utformingen av luftisolerte kabler – lederlegering, tverrsnitt, strandingsdesign og støttemaskinvarevurderinger – styres av den maksimale kombinerte vind- og isbelastningen kabelen må tåle uten permanent deformasjon eller trådfeil. Ulike regionale standarder definerer designbelastningstilfeller basert på lokale klimadata, og å velge en kabelmekanisk design optimalisert for et temperert europeisk klima og installere den i et kanadisk eller norsk miljø med høy isbelastning, er en systematisk designfeil som resulterer i overdreven nedbøyning, uttrekking av kontakten eller utmatting av ledere i løpet av de første årene av drift.

IEC 60826-standarden gir rammeverket for mekanisk design av luftledninger og definerer tre lastepålitelighetsnivåer (I, II, III) som tilsvarer returperioder på 50, 150 og 500 år for designvind- og ishendelsen. De fleste spesifikasjoner for distribusjonsverktøy bruker nivå I eller II pålitelighet. Innenfor IEC-rammeverket karakteriseres isbelastningen av den ekvivalente istykkelsen på lederen – typisk 0 mm (isfri), 10 mm, 20 mm eller 30 mm – kombinert med et samtidig vindtrykk. En 30 mm ishylse på en 95 mm² leder tilfører ca. 2,5 kg/m egenlast til lederen; ved 100 meters spenn tilsvarer dette ytterligere 250 kg kontaktledningsvekt som leder og stolpebeslag må bære. Den maksimale lederspenningen under denne tilstanden, kombinert med den innledende installasjonsspenningen, må forbli under lederens nominelle hverdagsspenning (RET) - typisk 20–25 % av lederens nominelle strekkfasthet (RTS) for ledere av aluminiumslegering i distribusjonsnettverk.

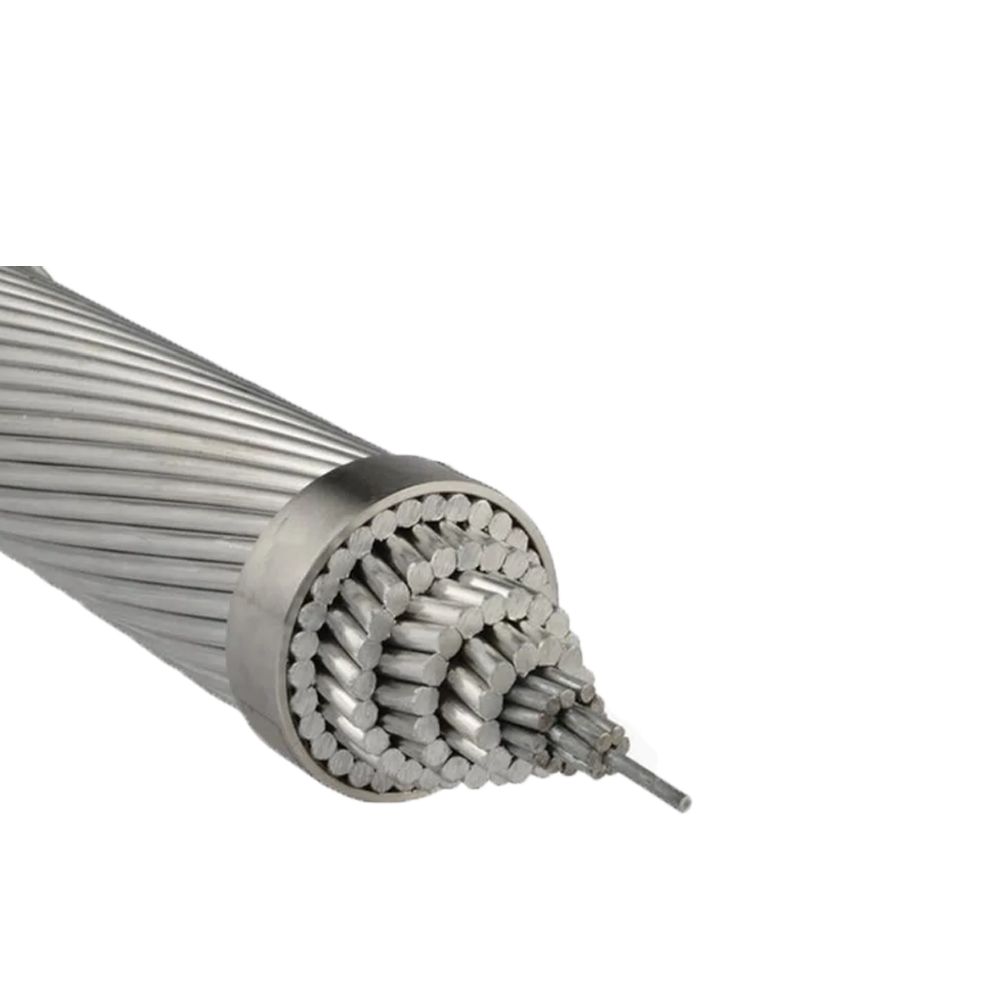

Vindbelastning på isolerte antennekabler skiller seg fra vindbelastning på bare ledere fordi den større ytre diameteren til en isolert kabel gir et større tverrsnittsareal for vindtrykket. En 95 mm² blank ACSR-leder har en ytre diameter på ca. 13,5 mm; den samme lederen isolert med XLPE for 10 kV-drift kan ha en ytre diameter på 28–32 mm, og produsere mer enn to ganger vindkraften per lengdeenhet. Kabelleverandører som gir mekaniske spesifikasjoner basert på ledertverrsnitt uten å ta hensyn til den økte aerodynamiske diameteren til den isolerte kabelmontasjen, vil systematisk undervurdere designvindbelastningen, noe som potensielt kan resultere i kabler som overskrider deres maksimale hverdagsspenning under designvindforhold selv uten isbelastning. Anskaffelsesspesifikasjoner bør eksplisitt kreve at den mekaniske designberegningen tar hensyn til den totale kabelens ytre diameter, ikke bare egenskapene til bare leder.

Valg av lederlegering samhandler direkte med isbelastningsytelsen gjennom konseptet kryp. Aluminiumsledere under vedvarende spenning opplever tidsavhengig forlengelse (kryp) som er forskjellig fra elastisk strekk – kryp gjenopprettes ikke når belastningen fjernes, noe som forårsaker permanent nedbøyning over levetiden. Utglødd aluminium (brukt i LV ABC-ledere for fleksibilitet) har betydelig høyere krypehastigheter enn hardtrukket aluminiumslegering (AAAC, AAAR) under tilsvarende spenning. I isutsatte områder hvor ledere periodisk opplever høye spenninger under isbelastningshendelser, resulterer bruken av glødede aluminiumsledere i en progressiv nedbøyning over 10–15 år som til slutt bryter med krav til bakkeklaring. Spesifisering av hardtrukne ledere av aluminiumslegering med krypforspenning under installasjon er standard design mottiltak i områder med vanlig isbelastning.

Skjøting og terminering av luftisolerte kabler: Praksis som bestemmer langsiktig pålitelighet

Skjøtene og avslutningene til luftisolerte kabler er statistisk sett de vanligste stedene for for tidlig svikt i antennenettverk. En riktig produsert kabel som oppfyller alle elektriske og mekaniske spesifikasjoner kan gjøres upålitelig av en enkelt dårlig utført skjøt eller feil terminering, og i en overliggende installasjon resulterer skjøtefeil typisk i åpne kretsfeil som forårsaker utfall i stedet for jordfeil som luftledningsbeskyttelsesreleer er optimalisert for å oppdage og fjerne raskt. Å forstå de kritiske trinnene i antennekabelskjøting og terminering forklarer hvorfor spesialisert opplæring og verktøy ikke er omsettelige for disse operasjonene.

LV antennebunt kabelskjøter

Lavspente ABC-skjøter er laget ved hjelp av gjennomtrengende koblinger (også kalt isolasjonsgjennomtrengende koblinger eller IPC-er) som klemmes fast på den isolerte kabelen uten at isolasjonen må strippes. Koblingskroppen inneholder gjennomtrengende tenner i rustfritt stål som trenger inn i isolasjonen og kommer i kontakt med lederen når koplingen trekkes til sin spesifiserte verdi ved hjelp av en skjærhodebolt - bolten skjæres av med et definert moment, noe som gir en følbar bekreftelse på at riktig kontaktkraft er oppnådd og forhindrer overstramming av ledertrådene som kan skade lederen. Den gjennomtrengende koblingskroppen er selvtettende mot fuktinntrengning rundt gjennomtrengningspunktene. Den kritiske installasjonsparameteren er skjærmomentet – bruk av en standardnøkkel og estimering av dreiemoment etter følelse produserer inkonsekvente terminerte ledd som enten underkomprimeres (høy kontaktmotstand) eller overkomprimeres (trådskade) med høy hastighet. IPC-er må installeres med en kalibrert momentnøkkel eller den proprietære dreiemomentbegrensende driveren levert av kontaktprodusenten for den spesifikke kontaktserien.

MV antennekabelskjøter og avslutninger

Middels spenning AIC joints and terminations require restoration of each insulation layer in the correct sequence — conductor screen, insulation, insulation screen, metallic screen, and outer jacket — using materials that are electrically and mechanically compatible with the cable's original construction. Pre-formed cold-shrink or heat-shrink joint kits from reputable manufacturers provide calibrated material volumes and assembly sequences for specific cable families. The most critical step is the preparation of the insulation screen at the joint interface: the transition from screened to unscreened insulation must be smooth and gradual (typically a penciled taper of 15–25 mm length) to prevent field concentration at the screen cutback. An abrupt screen cutback — caused by using cutting tools that score the insulation surface or failing to taper the semiconductor layer — creates a triple point (conductor screen, insulation, and surrounding air meet at a single geometric point) where the electric field concentration can be 10–20 times the average field in the insulation, initiating partial discharge at operating voltage even when the rest of the joint is correctly assembled.

Utendørs avslutninger på MV AIC er gjenstand for sporing - dannelsen av ledende karbonbaner langs isolasjonsoverflaten forårsaket av forurensningsavsetning kombinert med periodisk fukting. Sporing utvikler seg gradvis: lysbuedannelse i tørre bånd ved grensene mellom våte og tørre soner på isolasjonsoverflaten genererer tilstrekkelig energi til å karbonisere isolasjonsoverflaten lokalt, og gjentatte lysbuesykluser utvider karbonbanen mot den strømførende lederen over måneder eller år. Standard mottiltak er bruken av varmekrympende eller kaldkrympende utendørs termineringssett som inneholder et værskjul i silikongummi med høy sporingsmotstand – en serie paraplyformede ribber som øker lekkasjebanens lengde mellom den strømførende lederen og den jordede metallskjermen, og avgir regn for å forhindre kontinuerlig form av våte forurensningslag. I miljøer med høy forurensning (kystområder, industrisoner, ørkenområder med alkalisk støv), øker den nødvendige krypeavstanden per kV nominell spenning utover standard IEC 60071-spesifikasjonen, noe som krever enten lengre skuravslutninger eller anti-forurensning silikonfettbehandling av værskurene.

Feildeteksjon og beskyttelseskoordinering Forskjeller mellom bare luftledninger og luftisolerte kabelnettverk

Konvertering av et distribusjonsnettverk fra bare overhead-ledere til luftisolerte kabler endrer feiloppførselen til nettverket på måter som krever tilsvarende endringer i beskyttelsesreléinnstillinger, gjenlukkingsoperasjonssekvenser og feildeteksjonsfilosofi. Verktøy som installerer AIC uten å gjennomgå og justere beskyttelseskoordineringen opplever ofte perioder med enten mistet feildeteksjon (beskyttelse som ikke løser ut for høyimpedansfeil som isolasjon forsinker) eller plagsom drift (beskyttelse som feiltolker isolasjonsbegrensede forbigående feil som permanente feil som krever lockout).

Den viktigste endringen er oppførselen til leder-til-leder og leder-til-tre kontaktfeil. På en bar luftledning skaper en fase-til-fase-kontakt fra vindindusert galopp eller fra en falt tregren en boltet feil med svært lav impedans - typisk mindre enn 1 Ω lysbuemotstand - som produserer feilstrømmer som lett oppdages av overstrømselementer i millisekunder. På en isolert antennekabel skaper den samme kontakten en feilstrøm som må flyte gjennom isolasjonsmotstanden og kapasitansen til kabelen i stedet for direkte mellom ledere. For en ny kontakt gjennom uskadet isolasjon, kan feilstrømmen være bare noen få ampere - under pickup-terskelen for overstrømsreléer som er kalibrert for bare lederfeil. Isolasjonen degraderes gradvis under vedvarende elektrisk stress, og feilstrømmen øker i løpet av minutter til timer til den når terskelverdien for reléhenting. Denne forsinkede feilutviklingen betyr at en feil som ville blitt løst i løpet av 0,3 sekunder på et bart ledernettverk kan ta 30–90 minutter å utvikle seg til et nivå som utløser reléet på et isolert kabelnett – potensielt forårsake vedvarende isolasjonsforringelse, kabeloppvarming og branntenning i tørr vegetasjon der kabelen hviler.

Den passende beskyttelsesfilosofiendringen for AIC-nettverk innebærer å supplere standard overstrømbeskyttelse med jordfeilbeskyttelse som er følsom nok til å oppdage lavnivåfeilstrømmene produsert av isolasjonsbegrensede kontaktfeil. Sensitive jordfeil (SEF) reléer med oppfangingsterskler på 1–5 A (sammenlignet med 10–50 A for standard jordfeilbeskyttelse på bare ledernettverk) kan oppdage den initiale lekkasjestrømmen gjennom skadet isolasjon og utløse materen før feilen utvikler seg til et punkt med fullstendig isolasjonsbrudd. Avveiningen er økt følsomhet for normal systemubalanse og harmoniske strømmer, som krever nøye innstilling av SEF-reléterskel og tidsforsinkelseskoordinering for å unngå forstyrrende utløsning fra lastubalanse i landlige nettverk med lange enfasetappede lateraler. Nøytral jording av mellomspenningsnettverket – enten det er effektivt jordet, resonansjordet (Petersen-spole) eller isolert nøytral – bestemmer både størrelsen på jordfeilstrømmer og passende SEF-reléfølsomhet, noe som gjør gjennomgang av beskyttelsesfilosofi uatskillelig fra jordingssystemkonfigurasjonen ved overgang fra bar til isolert antennefordeling.
