Hvordan fibertall og optisk design påvirker overføringsytelsen
Fiberoptisk komposittkabel s er ikke one-size-fits-all-produkter. Antall fiberkjerner – enten 2, 4, 12, 24, 48 eller mer – bestemmer direkte hvor mye båndbreddekapasitet et enkelt kabelløp kan støtte, og valget mellom enkeltmodus (OS2) og multimodus (OM3/OM4/OM5) fiber endrer fundamentalt den brukbare overføringsavstanden. Single-mode fibre, med deres 9/125 μm kjerne/kledningsforhold, er designet for langdistanseoverføring, vanligvis brukt i verktøys ryggradsløp eller forbindelser mellom transformatorstasjoner der avstander overstiger flere kilometer. Multimode-fibre, med sine større kjerner på 50/125 μm eller 62,5/125 μm, er bedre egnet for datakoblinger med kort rekkevidde og høy båndbredde i industrianlegg eller intelligente byggesystemer.

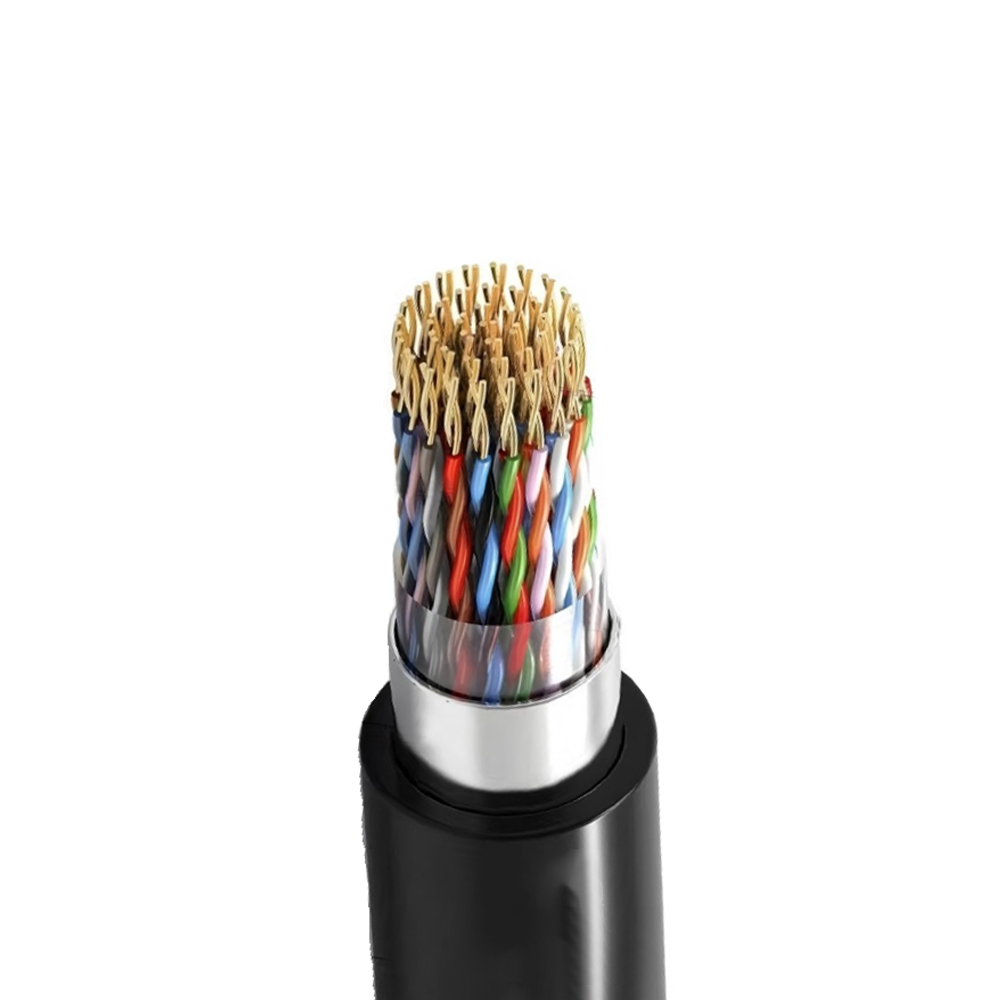

En mindre diskutert, men like viktig faktor er strandingsstrukturen inne i kabelen. Løse rørdesign gjør at hver fiber eller fiberbunt kan bevege seg litt i et gelfylt rør, som beskytter mot termisk ekspansjon og sammentrekning - kritisk i utendørs eller industrielle miljøer hvor temperatursvingninger er betydelige. Tett-bufret design omslutter hver fiber direkte i et beskyttende belegg, noe som gjør dem lettere å avslutte, men mer følsomme for mekanisk påkjenning. For komposittkabler som integrerer både fiber- og kobberstrømledere, er det viktig å forstå hvordan disse to komponentene samhandler under bøying, spenning og temperaturbelastning for langsiktig pålitelighet.
Zhishang Cable utvikler produkter med nøye oppmerksomhet på fiberkjerne-arrangement i forhold til kabelens nøytrale akse, og minimerer mikrobøyetap som stille kan forringe signalkvaliteten over tid uten synlig skade på kabelkappen.

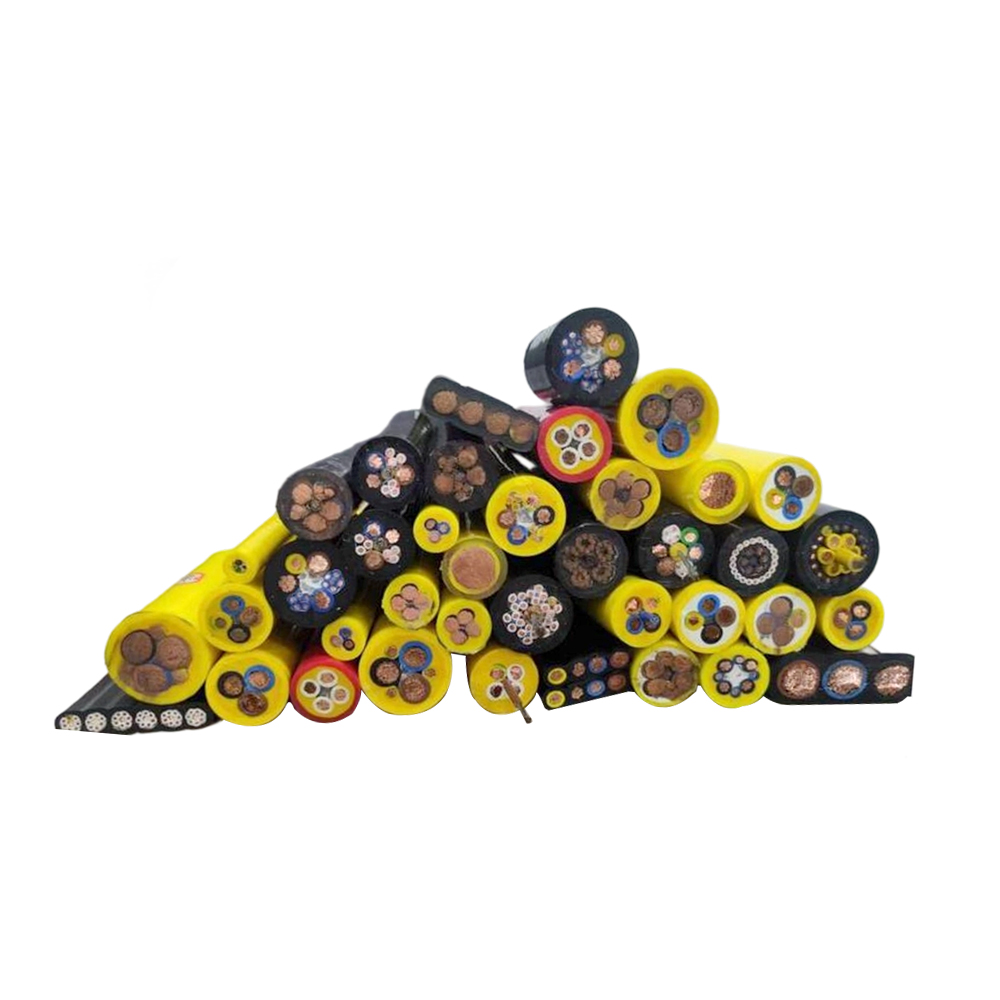

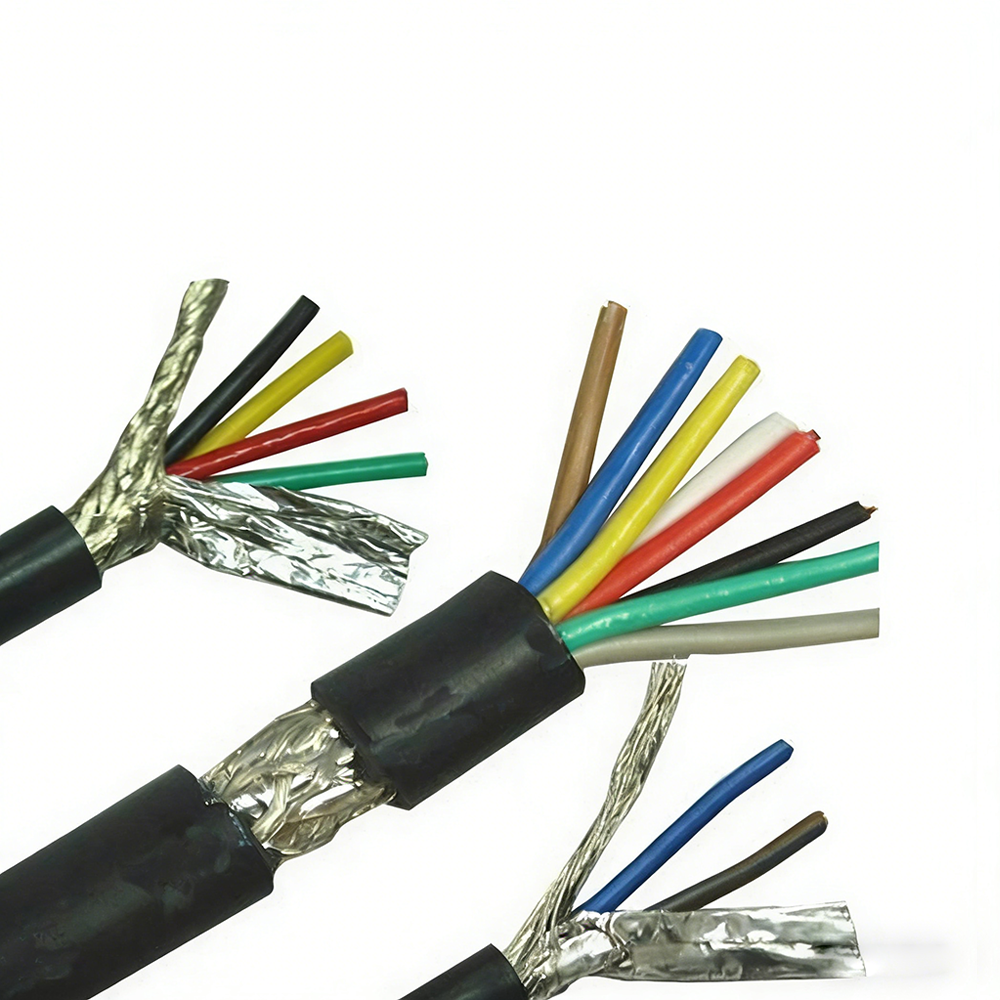

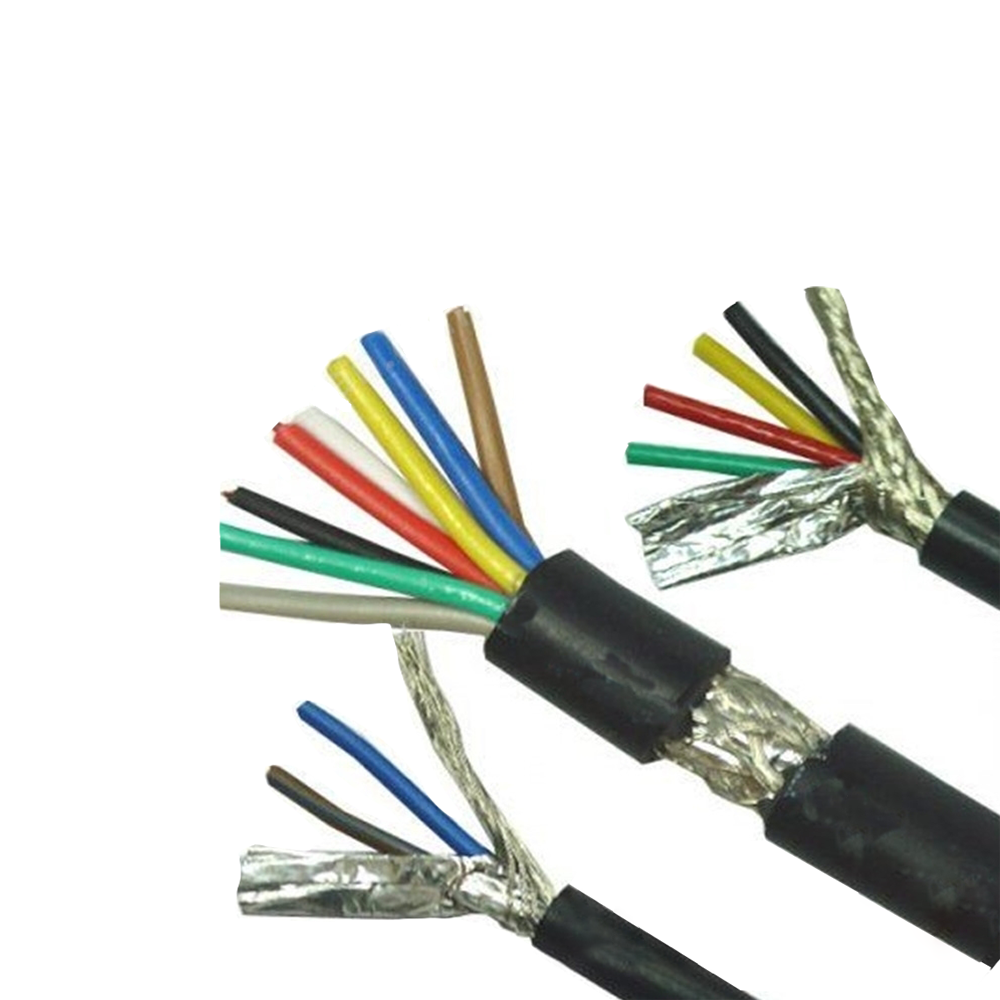

Strømlederkonfigurasjoner i komposittkabeldesign
Den elektriske delen av en fiberoptisk komposittkabel har to distinkte funksjoner avhengig av applikasjonen: den kan bære operativ kraft for eksternt utstyr som kameraer, sensorer eller små kommunikasjonsnoder, eller det kan tjene som et beskyttende jordings- og signalmedium innenfor kraftverksinfrastruktur. Disse to brukstilfellene krever svært forskjellige lederspesifikasjoner, og å velge feil konfigurasjon fører til enten overkonstruerte kabler som sløser med kostnader eller undervurderte ledere som skaper sikkerhetsfarer.
For lavspenningsapplikasjoner (vanligvis 48V DC eller 24V DC i industrielle automasjons- og overvåkingssystemer), er tvunnet-par eller parallelle kobberledere med tverrsnitt mellom 0,5 mm² og 2,5 mm² vanlige. I bruksklasse OPGW (Optical Ground Wire) eller OPPC (Optical Phase Conductor) varianter, er de metalliske elementene strukturelle og elektriske samtidig, ofte ved bruk av aluminiumsbelagt stål (ACS) eller aluminiumslegeringstråder arrangert i konsentriske lag. DC-motstanden og kortslutningsstrømkapasiteten til disse lederne må beregnes og verifiseres mot nettbeskyttelseskoordineringskrav - en rent mekanisk tilnærming til kabelvalg er utilstrekkelig i disse installasjonene.
| Søknadstype | Typisk ledermateriale | Tverrsnittsområde | Primær funksjon |
|---|---|---|---|
| Industriell automasjon / overvåking | Bart eller fortinnet kobber | 0,5 – 2,5 mm² | Lavspent strømforsyning |
| Utility Grid / OPGW | Aluminiumkledd stål (ACS) | Varierer med merkestrøm | Jordledningsfeilstrømbane |
| Jernbane-/Transitsystemer | Kobber eller kobberlegering | 1,5 – 6 mm² | Datalink for signalkraft |
| Smart bygning / svak strøm | Tinnet kobber | 0,75 – 1,5 mm² | PoE / styresignal |
Valg av jakkemateriale og dens innvirkning på feltlevetiden
Den ytre kappen til en fiberoptisk komposittkabel er den første forsvarslinjen mot miljøforringelse, men den blir ofte behandlet som en ettertanke i anskaffelser. De dominerende jakkematerialene - PE (polyetylen), PVC, LSZH (Low Smoke Zero Halogen) og TPU - har hver spesifikke avveininger som blir kritisk viktige avhengig av installasjonsmiljøet.
HDPE jakker forblir standarden for direkte nedgraving og utendørs luftanvendelser på grunn av deres enestående fuktmotstand, UV-stabilitet og motstand mot jordkjemikalier. Imidlertid fungerer ikke HDPE godt i brannscenarier - det brenner uten å selvslukke. For kabler som føres gjennom stigerør i bygninger, kabelbakker inne i tunneler eller lukkede industrianlegg, LSZH jakker kreves av de fleste brannkoder; de begrenser utslipp av giftige gasser og røyktetthet, noe som er spesielt viktig i trange rom der evakuering kan være vanskelig.
I dynamiske applikasjoner – robotarmer, bevegelige verktøymaskiner eller trekkkjedekabelsystemer – gir verken PE eller PVC den gjentatte mekaniske fleksibiliteten som trengs. TPU (termoplastisk polyuretan) er det passende valget her, og tilbyr høy slitestyrke og fleksibilitetsbevaring selv etter millioner av bøyesykluser. Som en del av sin FoU-drevne produktutvikling, samarbeider Anhui Zhishang Cable Technology Co., Ltd. med kunder for å spesifisere jakkemateriale basert på faktiske serviceforhold i stedet for å misligholde det billigste tilgjengelige alternativet, og erkjenner at kappefeil er en av de viktigste årsakene til for tidlig utskifting av kabel i feltet.
Viktige egenskaper for jakkemateriale på et øyeblikk
- HDPE: Best fukt- og UV-bestandighet; egnet for utendørs/direkte nedgraving; ikke flammehemmende.
- PVC: Kostnadseffektiv med moderat fleksibilitet; akseptabel flammehemming; frigjør HCl-gass under forbrenning.
- LSZH: Lavt giftige utslipp ved brann; obligatorisk for tunneler, jernbaner og offentlige bygninger i mange regioner.
- TPU: Overlegen slitestyrke og flex-tretthetsmotstand; ideell for flytting eller kjettinginstallasjoner.
Installasjonsfaller som reduserer ytelsen til komposittkabel over tid
Selv en velprodusert fiberoptisk komposittkabel kan underprestere eller svikte for tidlig hvis installasjonspraksis ikke tar hensyn til kabelens fysiske og mekaniske egenskaper. En av de vanligste feilene er å ignorere minste bøyeradius . For komposittkabler er denne radiusen ikke en enkelt verdi, men en dobbel begrensning: de optiske fibrene og kobberlederne kan ha forskjellige minimumskrav til bøyeradius, og kabelen må utformes og installeres for å tilfredsstille den mer restriktive av de to. Brudd på fiberens minste bøyeradius introduserer mikro- og makrobøyetap; overskridelse av lederens grense kan føre til metalltretthet og økt motstand over tid.
Å trekke spenning under installasjon av rør er en annen undervurdert risikofaktor. Den maksimal tillatt strekkbelastning (ofte spesifisert separat for installasjon og langtidsservice) må ikke overskrides. For kabler med fibre støttet av et sentralt styrkeelement (typisk FRP eller stål), bærer styrkeelementet mesteparten av strekkkraften - men hvis kabelen gripes eller trekkes fra kappen i stedet for å avsluttes riktig i enden, overføres belastningen til de optiske fibrene eller kobberlederne i stedet. Dette er en spesielt vanlig feil når installatører som ikke er kjent med komposittkabelkonstruksjon, bruker standard trekkgrep designet for helelektriske kabler.
Termisk styring under installasjon i varme omgivelser eller rørledninger utsatt for direkte sollys blir også ofte oversett. Varme akselererer kappedegradering og kan forårsake differensiell termisk ekspansjon mellom fiberelementene og metallledere. Ved å spesifisere en kabel med et passende driftstemperaturområde – og verifisere at rørfyllingsforhold tillater tilstrekkelig varmeavledning – forlenges levetiden betraktelig. Skjøte- og termineringskvalitet for den optiske delen må også verifiseres ved hjelp av OTDR-testing etter installasjon, ikke bare visuell inspeksjon, siden forbindelsestap som er innenfor akseptable grenser på dag én kan forverres betydelig hvis skjøten eller kontakten var under mekanisk påkjenning fra feil ruting.
