Flammehemmende kategorier og hva klassifikasjonene faktisk betyr i praksis

Flammehemmende styrekabel s er ikke en enkelt produktkategori – de spenner over et nivådelt klassifiseringssystem definert av IEC 60332 og dens kinesiske ekvivalent GB/T 18380, hvor hvert nivå gjenspeiler et meningsfullt forskjellig nivå av brannbegrensningsytelse. De mest spesifiserte nivåene er IEC 60332-1 (enkelkabel vertikal flammetest), IEC 60332-3 (buntet kabel vertikal flammeforplantningstest), og de mer krevende IEC 60332-3-22 til 60332-3-25 kategoriene, som er forskjellige i det totale volumet av kabelmateriale som brennes. Å forstå disse forskjellene er viktige fordi en kabel som består enkeltkabeltesten fortsatt kan tillate en brann å forplante seg når den installeres i tette kabelbakker sammen med dusinvis av andre kabler – akkurat den tilstanden som finnes i industrielle kontrollrom, koblingsanlegg og kabelruter for prosessanlegg.

IEC 60332-3 bunttesten simulerer reell installasjonstetthet ved å brenne en 3,5 meter vertikal stige med kabler med et definert totalt ikke-metallisk volum per meter brett. Kategori A (den strengeste) tillater et ikke-metallisk kabelvolum på opptil 7 liter per meter brett, mens kategori C tillater opptil 1,5 liter per meter - jo lavere tillatt volum, desto lettere er det å passere, fordi det er mindre brennbart materiale for å opprettholde flammen. Å spesifisere en Kategori C-kabel for en tettbefolket kabelbakke hvor den faktiske installasjonstettheten tilsvarer Kategori A-forholdene er en vanlig og farlig feilberegning. Ingeniører som velger flammehemmende kontrollkabler for brettinstallasjoner, må beregne det faktiske ikke-metalliske volumet per meter av den tiltenkte kabelfyllingen og matche den til den aktuelle testkategorien, ikke bare spesifisere "flammehemmende" som et generisk krav.

Utover flammespredning introduserer LSZH (Low Smoke Zero Halogen) og LSHF (Low Smoke Halogen Free) varianter ytterligere ytelsesdimensjoner som i økende grad kreves i lukkede anlegg. Standard PVC-isolerte flammehemmende kabler frigjør hydrogenkloridgass og tett svart røyk når de brenner — HCl er etsende for elektronisk utstyr og giftig for personell, og kraftig røyk hindrer evakuering. LSZH-formuleringer eliminerer halogenbaserte flammehemmere til fordel for mineralbaserte systemer (typisk aluminiumtrihydrat eller magnesiumhydroksid), som frigjør vanndamp i stedet for sure gasser ved forbrenning. Zhishang Cable produserer både PVC-baserte og LSZH-varianter av flammehemmende kontrollkabel s, med materialvalg tilpasset de spesifikke miljø- og forskriftskravene til hvert prosjekt.

Hvordan flammehemmende tilsetningsstoffer påvirker elektriske og mekaniske kabelegenskaper

Å oppnå flammehemming i kabelisolasjons- og mantelforbindelser er ikke kjemisk nøytralt - tilsetningsstoffene som undertrykker forbrenning samhandler med polymermatrisen på måter som påvirker dielektriske egenskaper, fleksibilitet og langsiktig aldringsadferd. Denne avveiningen er spesielt viktig i kontrollkabelapplikasjoner, der isolasjonsmotstand, kapasitans mellom ledere og signalintegritet over flerkjernekonfigurasjoner er funksjonskrav som ikke kan kompromitteres i jakten på brannytelse alene.

I halogenerte (PVC-baserte) flammehemmende forbindelser brukes antimontrioksid ofte som en flammehemmende synergist sammen med kloret som allerede finnes i PVC. Selv om den er effektiv til å undertrykke antennelse, øker høy antimontrioksidbelastning isolasjonspermittiviteten og reduserer volumresistiviteten, noe som kan øke kapasitiv kobling mellom tilstøtende ledere i flerkjerners kontrollkabler. For kontrollkretser som bærer analoge signaler på lavt nivå eller høyhastighets seriell kommunikasjon, øker denne forhøyede kapasitansen per lengdeenhet signaldempingen og begrenser den brukbare kabellengden. Spesifisering av isolasjonsveggtykkelse og sammensetningsformulering med den faktiske signalfrekvensen i tankene – ikke bare flammeklassen – er nødvendig for å unngå dette resultatet.

LSZH-forbindelser basert på mineralfyllingssystemer presenterer et annet sett med avveininger. Aluminiumtrihydrat (ATH) må fylles i svært høye konsentrasjoner (typisk 50–65 vekt% av polymerforbindelsen) for å oppnå meningsfull flammehemming gjennom dens endoterme nedbrytning. Ved disse belastningsnivåene blir blandingen stivere og sprøere enn ufylte polymerer, noe som reduserer fleksibiliteten og ytelsen ved kalde temperaturer. Produsenter adresserer dette gjennom elastomere basispolymerer (EVA, EBA eller TPE) og overflatebehandlede fyllstoffpartikler som forbedrer spredningen og reduserer stivhetsstraffen. Resultatet er en blanding som kan oppnå både IEC 60332-3 flammeytelse og IEC 60811 kaldbøyningsoverholdelse - men bare hvis formuleringen er konstruert spesifikt for denne balansen i stedet for satt sammen av råvarekomponenter. Anhui Zhishang Cable Technology Co., Ltd. validerer sammensatte ytelse gjennom både flamme og mekanisk testing i stedet for å stole på materialleverandørsertifiseringer alene, og sikrer at den ferdige kabelen oppfyller alle spesifiserte parametere samtidig.

Skjermingskonfigurasjoner i flammehemmende kontrollkabler og deres EMI-ytelsesimplikasjoner

Kontrollkabler i industrielle miljøer fungerer sammen med frekvensomformere, høystrømssvitsjeutstyr og strømkabler – som alle genererer elektromagnetisk interferens som kan ødelegge lavnivåkontrollsignaler hvis skjermingen er utilstrekkelig. I flammehemmende kontrollkabler må skjerming være utformet ikke bare for elektrisk ytelse, men også for kompatibilitet med den flammehemmende konstruksjonen rundt den: skjermavløpstråden, bindebånd og eventuelle metalliske elementer samvirker med den totale kabelens brannoppførsel og må ikke skape varmebroer eller lokaliserte tennkabelens ytelse som undergraver ytelsen til tennkabelen.

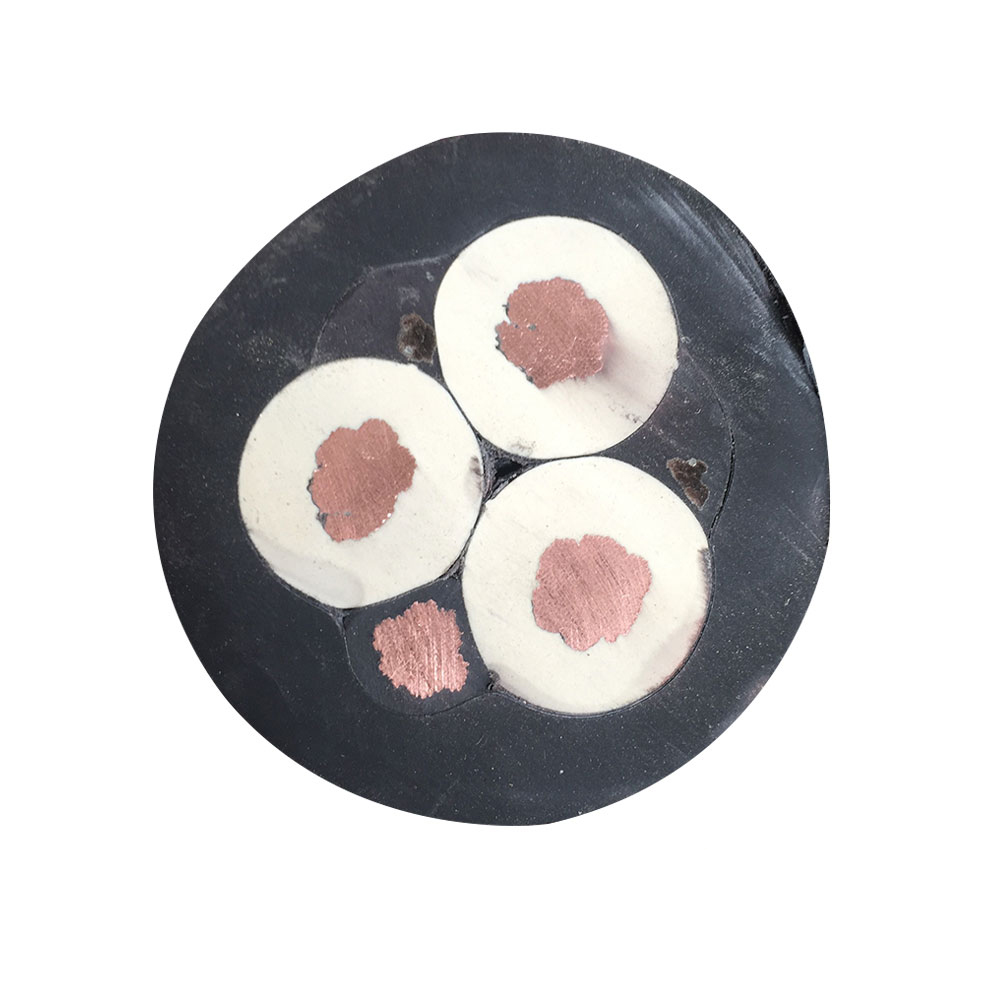

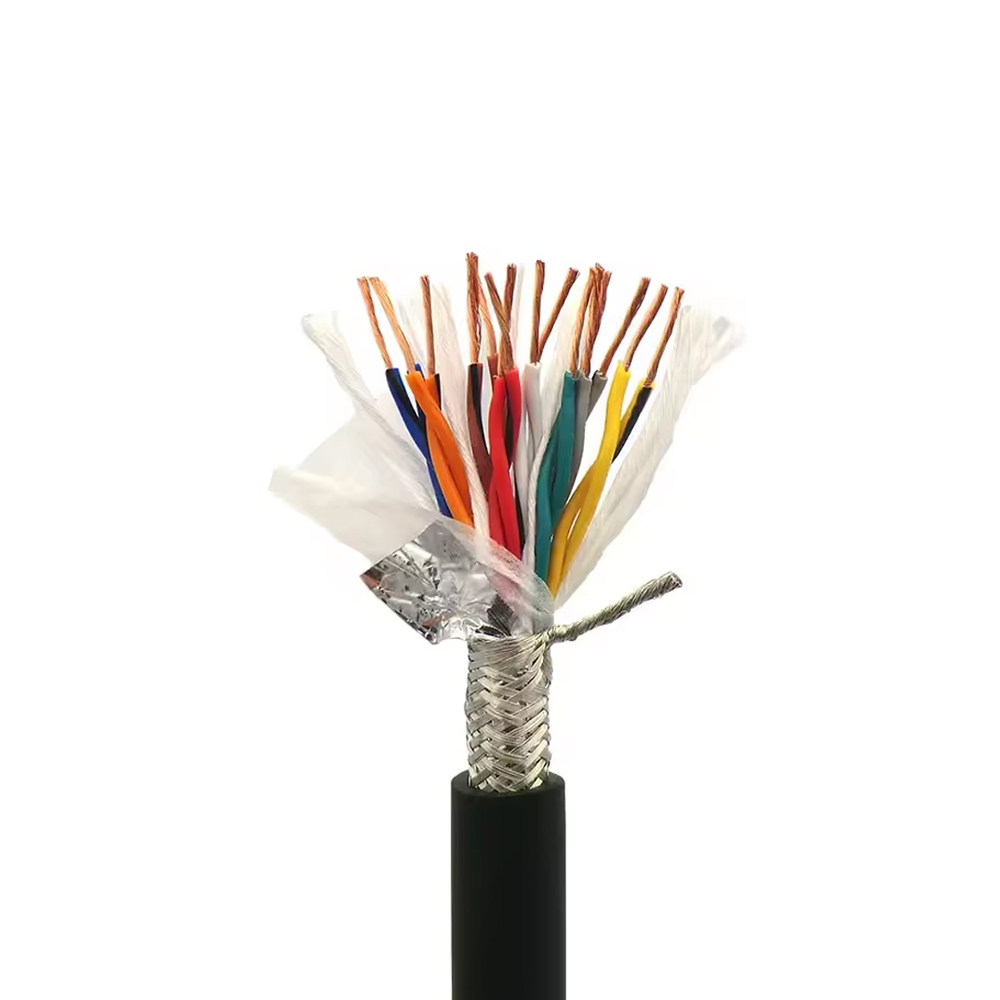

De to dominerende skjermingskonstruksjonene i flammehemmende kontrollkabler er overordnede aluminium-polyester (Al/PET) folieskjermer med en drenertråd, og overordnede eller individuelle fortinnet kobberfletteskjermer. Folieskjold gir nesten 100 % optisk dekning og er effektive mot kapasitivt koblet høyfrekvent interferens, men deres mekaniske stivhet gjør dem sårbare for å rives i skjoldoverlappingsskjøten under gjentatt bøying eller installasjonstrekking. Flettede skjold har lavere optisk dekning (vanligvis 85–95 %), men tilbyr langt overlegen mekanisk robusthet og lavere skjermmotstand, noe som forbedrer ytelsen mot induktivt koblet lavfrekvent interferens. For kabler installert i faste ruter i koblingsrom eller DCS-skap, er folie-pluss-avløpskonstruksjon generelt tilstrekkelig; for kabler som er ført gjennom rør eller utsatt for bevegelse under vedlikehold, er flettede skjermer å foretrekke.

Flerkjernes kontrollkabler som brukes for analog signaloverføring (4–20 mA sløyfer, termoelementkretser, RTD-forbindelser) krever ofte individuell skjermingspar i tillegg til en total skjerming. Individuelle parskjerminger forhindrer krysstale mellom signalpar innenfor samme kabel – en betydelig bekymring når høynivåsignaler (som 24V digital I/O) og lavnivå analoge signaler (millivolt-termoelementutganger) deler en felles kabel. Dreneringsledningen for hver enkelt skjerm må kobles til jord i den ene enden bare for å forhindre skjermstrømsløyfer, som ville gjeninnføre den lavfrekvente støyen skjermen var ment å blokkere. Denne jordingsdisiplinen er like viktig som selve skjermmaterialet og må spesifiseres tydelig i kabelinstallasjons- og termineringsdokumentasjonen.

Vanlige skjermingskonfigurasjoner og typiske applikasjoner

• Samlet avløpstråd for Al/PET-folie: Kostnadseffektiv høyfrekvent EMI-beskyttelse; egnet for faste DCS/PLC-signalkabelføringer; sårbar for folieskader hvis den bøyes gjentatte ganger.
• Overall fortinnet kobberflett: Bedre mekanisk holdbarhet og lavfrekvent skjermingseffektivitet; foretrukket for ledningsinstallasjoner eller miljøer med betydelige 50/60 Hz interferenskilder.
• Individuelle par folie samlet flette (dobbelt skjold): Høyeste isolasjon mellom kretser; nødvendig når blandede signalnivåer deler en kabel; brukt i presisjons analoge instrumenteringsløkker.

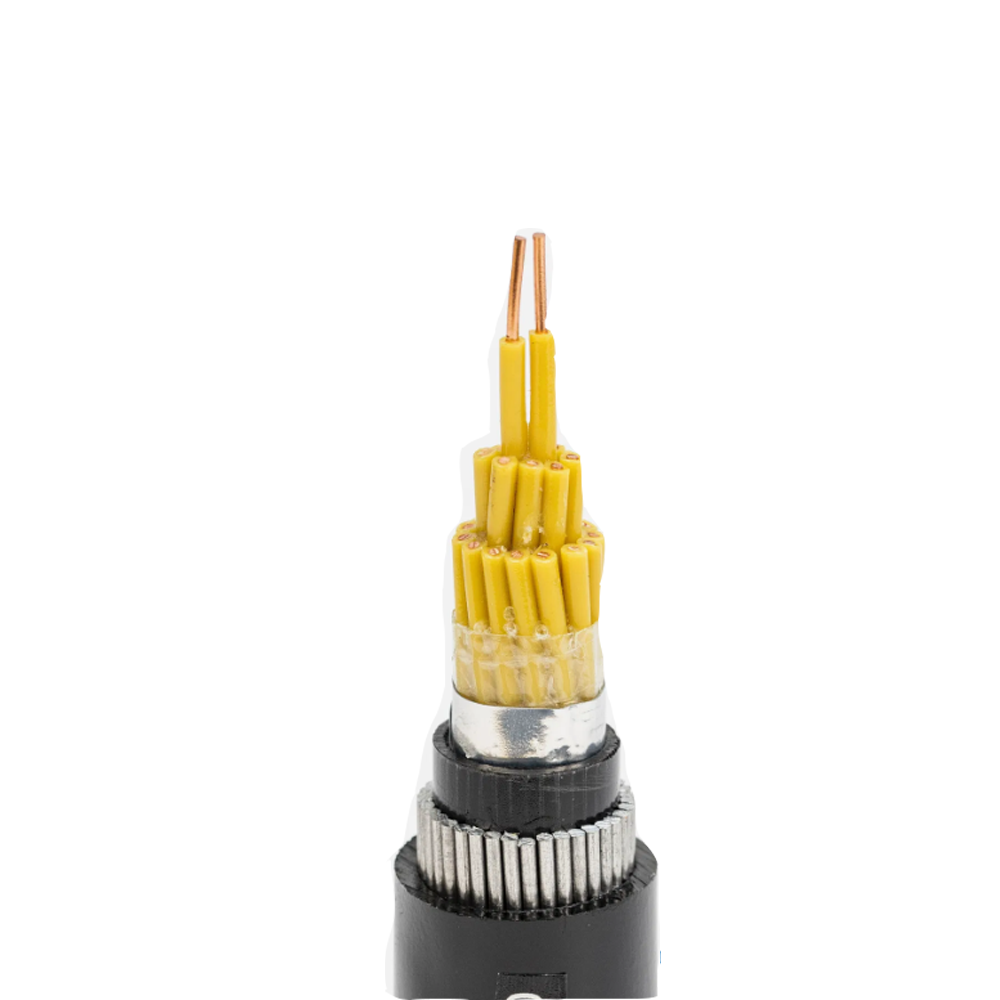

• Uskjermet (bare skjermet med armering): Egnet for digitale kontrollsignaler med iboende støyimmunitet (f.eks. 24V DC-svitsjing); ikke egnet for analoge målekretser.

Kjernetelling og grupperingsstrategier for flerkretskontrollkabelinstallasjoner

Beslutningen om å kjøre mange kabler med liten kjerne eller færre kabler med stor kjerne for en flerkretskontrollinstallasjon har konsekvenser for brannrisiko, vedlikeholdstilgang og langsiktig fleksibilitet som strekker seg langt utover den opprinnelige kabelanskaffelseskostnaden. Tette bunter av individuelt kapslede små kabler i et brett øker det totale ikke-metalliske volumet per meter, og øker den effektive forbrenningsbelastningen selv når hver enkelt kabel har en flammehemmende karakter. Konsolidering av kretser til færre flerkjernekabler reduserer skuffefylling og forbrenningsbelastning, men skaper ett enkelt feilpunkt der skade på én kabel kan påvirke flere ikke-relaterte kretser samtidig.

En praktisk tilnærming som brukes i prosessindustrier og kraftproduksjonsanlegg er å gruppere kretser etter funksjonelt system i stedet for etter geografisk nærhet, med separate kabler for sikkerhetskritiske kretser (nødstans, brann- og gassdeteksjon) og operasjonelle kontrollkretser (prosesskontrollsløyfer, motorstartere, instrumentering). Denne segregeringen sikrer at en enkelt kabelfeil ikke samtidig kan deaktivere både prosesskontrollfunksjonen og sikkerhetskopieringen. Det forenkler også feilsøking og kabelbytte, siden en feil i en funksjonsgruppe ikke krever forstyrrelse av ledningene til en annen. Mange installasjonsstandarder – inkludert IEC 60364 og anleggsspesifikke ingeniørstandarder i petrokjemisk industri og kraftsektoren – pålegger denne typen kretssegregering eksplisitt.

Planlegging av reservekjerner innen kontrollkabler med flere kjerner er et annet aspekt som ofte blir undervurdert på spesifikasjonsstadiet. Installasjon av kabler med 10–20 % reservekjerner ved første konstruksjon koster svært lite i forhold til total prosjektverdi, men å legge til kretser etter bygging krever nye kabeltrekk som er forstyrrende, kostbare og noen ganger fysisk umulige gjennom tette eksisterende ruter. Reservekjerner bør fordeles på tvers av kabelgrupper i stedet for å konsentreres i en enkelt kabel, og deres plassering skal dokumenteres systematisk slik at de kan identifiseres og aktiveres uten omfattende sporingsarbeid. Som en del av applikasjonsstøttefunksjonen, samarbeider Zhishang Cable med ingeniørteam for å optimalisere kjernetallsvalg basert på anslåtte systemutvidelsesscenarier, og hjelper til med å unngå den vanlige situasjonen der kabelinfrastruktur blir den begrensende begrensningen for anleggsmodifikasjoner innen bare noen få år etter idriftsettelse.
