Hvordan kjernetelling og strandingkonfigurasjon påvirker føring av kontrollkabel i fleraksesystemer

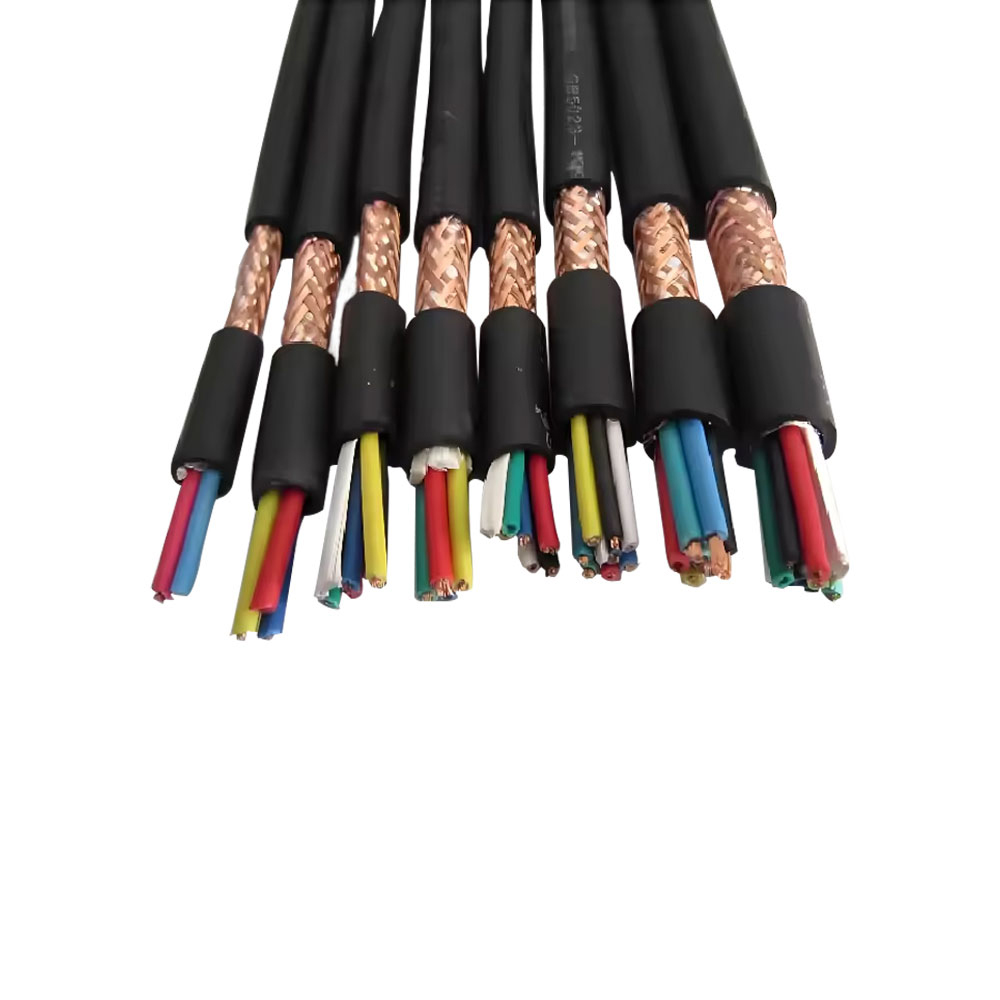

Flerkjerne kontrollkabler er spesifisert av kjernetall og ledertverrsnitt, men den interne strandingskonfigurasjonen - hvordan individuelle kjerner grupperes, vridd og legges i kabelen - har en betydelig effekt på hvordan kabelen oppfører seg under installasjonsruting og hvordan den yter over tid i systemer med flere signaltyper som deler en felles kabel. I industriell automasjon og flerakse bevegelseskontrollsystemer bærer kontrollkabler rutinemessig en blanding av digitale I/O-signaler, analoge sensorutganger, kodertilbakemelding og lavspentstrøm for solenoider eller sensorer – alt innenfor samme kabelkappe. Å administrere samspillet mellom disse signaltypene starter med kabelens interne arkitektur.

Kjerner i en flerkjernes kontrollkabel er vanligvis arrangert i ett av tre strandingsmønstre: konsentrisk (kjerner lagt i påfølgende konsentriske lag), buntstrenging (alle kjerner strandet sammen uten spesifikk lagdeling), eller sektor-/kvadrantgruppering (kjerner organisert i funksjonelle undergrupper, ofte med individuell skjerming per gruppe). Konsentrisk tråding gir en forutsigbar, stabil ytre diameter og sikrer at ingen kjerne er permanent plassert ved kabelens ytre kant - hver kjerne migrerer mellom indre og ytre posisjoner når kabelen bøyes, og fordeler mekanisk belastning jevnere enn buntstrenging, der spesifikke kjerner kan være konsekvent i høyspenningsposisjoner. For kontrollkabler med 12 eller flere kjerner installert i kontinuerlig bøyende applikasjoner, forlenger konsentrisk tråding levetiden betydelig sammenlignet med bunttrådede ekvivalenter med samme spesifikasjon.

Kvadrantgruppering, der funksjonelt relaterte kjerner er strandet sammen til underenheter i kabelen, gjør at forskjellige signalkategorier kan separeres fysisk inne i kabelen. En vanlig konfigurasjon plasserer analoge signalpar i en kvadrant, digitale I/O-kjerner i en annen, og strømforsyningskjerner i en tredje, med underenhetene individuelt skjermet. Dette arrangementet reduserer kapasitiv kobling mellom strøm- og signalkjerner - som ellers ville introdusert svitsjingstøy på analoge signallinjer - og gjør at hver underenhet kan identifiseres og avsluttes separat på kontrollpanelet uten å spre ut alle kjerner fra en enkelt bunt. Avveiningen er økt kabeldiameter og kostnad sammenlignet med en uskjermet, jevnt strandet design med samme kjerneantall.

Anti-interferensdesign i kontrollkabler: mekanismer utover enkel skjerming

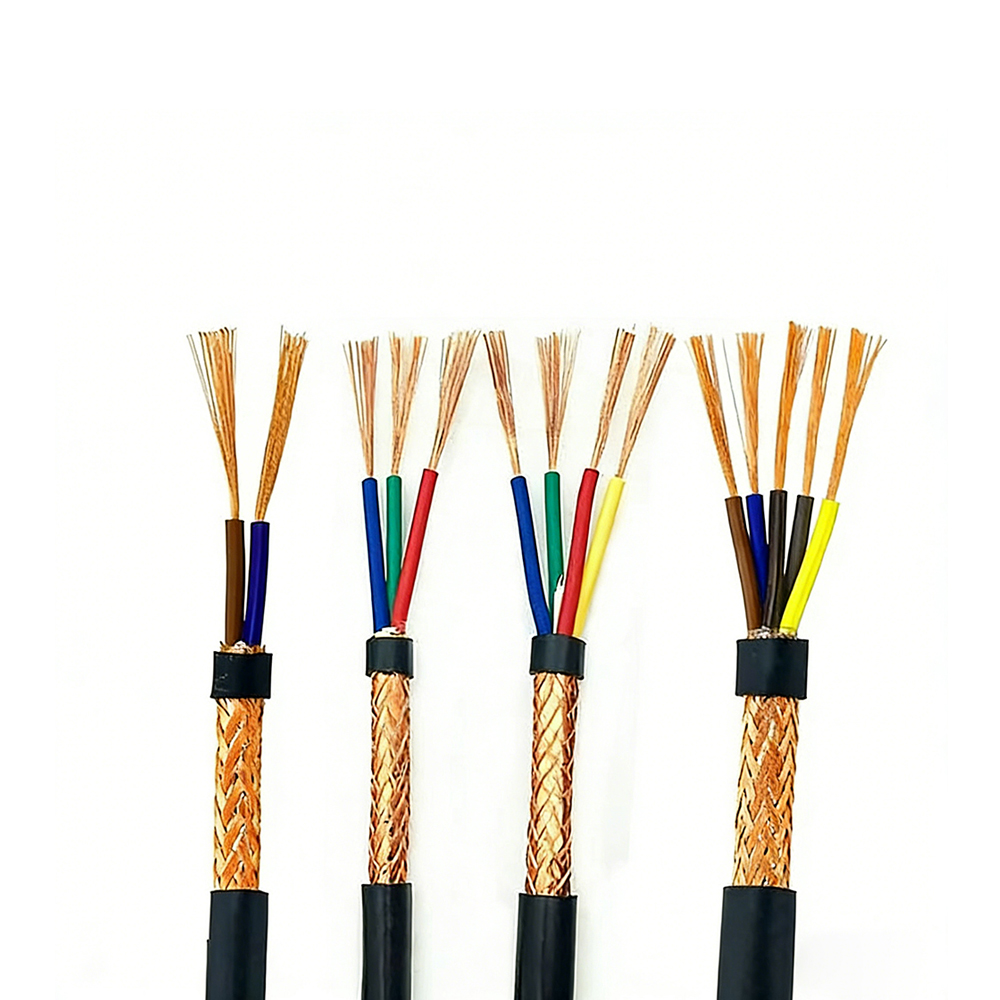

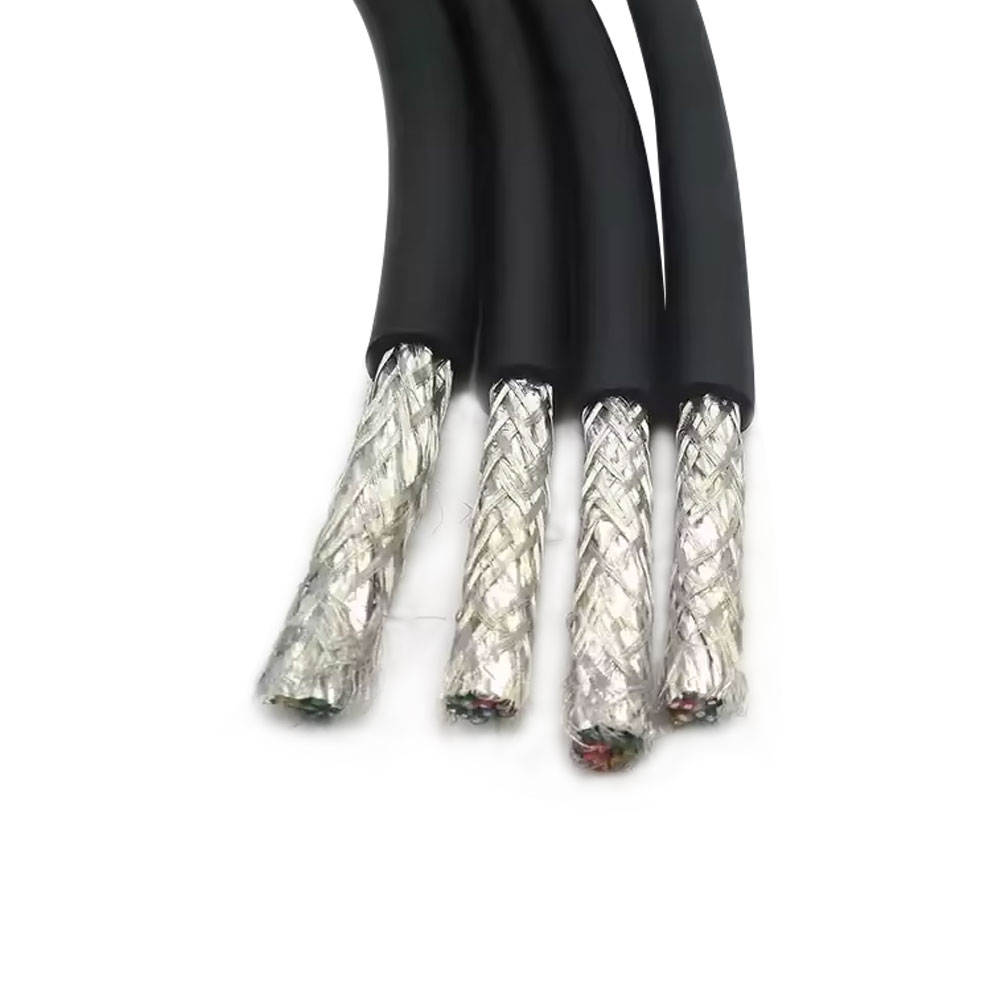

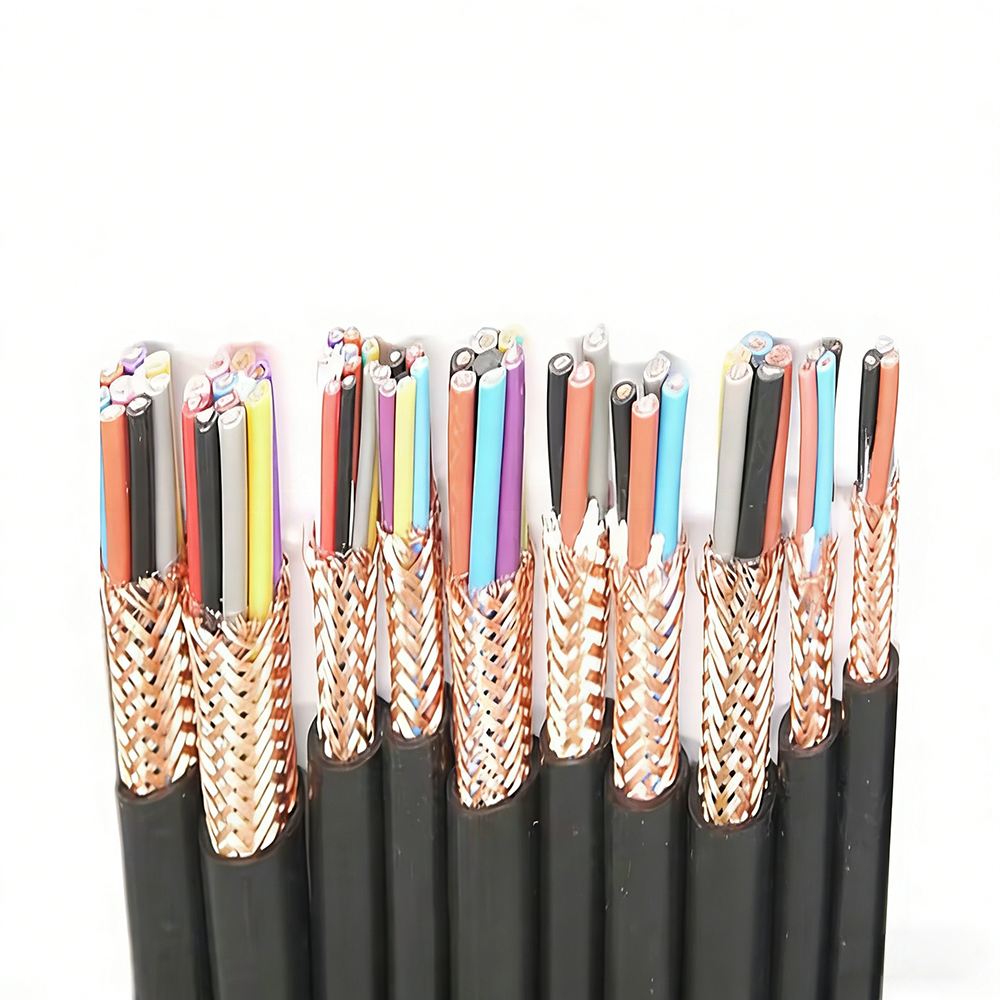

Skjerming er den mest synlige anti-interferensfunksjonen til en kontrollkabel , men elektromagnetisk kompatibilitet i industrielle kontrollapplikasjoner krever en lagdelt tilnærming der skjerming er ett element blant flere designvalg som til sammen bestemmer hvor godt kabelen avviser støy og unngår å injisere interferens i tilstøtende kretser. Spesifisering av "skjermet kontrollkabel" uten å forstå den fullstendige arkitekturen for interferenshåndtering resulterer ofte i installasjoner som fortsetter å lide av støyproblemer til tross for tilstedeværelsen av en skjerm.

Den første mekanismen er impedanstilpasning mellom kabelen og dens terminering. En kontrollkabelskjerm er bare like effektiv som termineringsimpedansen. En skjerm koblet via en lang pigtail-ledning til en jordingsskrue i chassiset presenterer en induktiv impedans som øker med frekvensen, noe som gjør skjermforbindelsen stadig mer ineffektiv på nøyaktig de frekvensene der utstrålt interferens fra frekvensomformere (VFD) og byttestrømforsyninger er sterkest - typisk 150 kHz til 30 MHz. Lavimpedans 360° skjermavslutning ved bruk av EMC-kabelnipler eller skjermklemmer som får periferisk kontakt med skjermen over hele periferien, opprettholder skjermingseffektiviteten opp til frekvensene som kreves for industriell EMC-overensstemmelse. Pigtaillengden alene kan heve skjermavslutningsimpedansen med en faktor på 10–100 ved 10 MHz sammenlignet med en 360° terminering, noe som effektivt negerer skjoldets fordeler i høyfrekvensområdet.

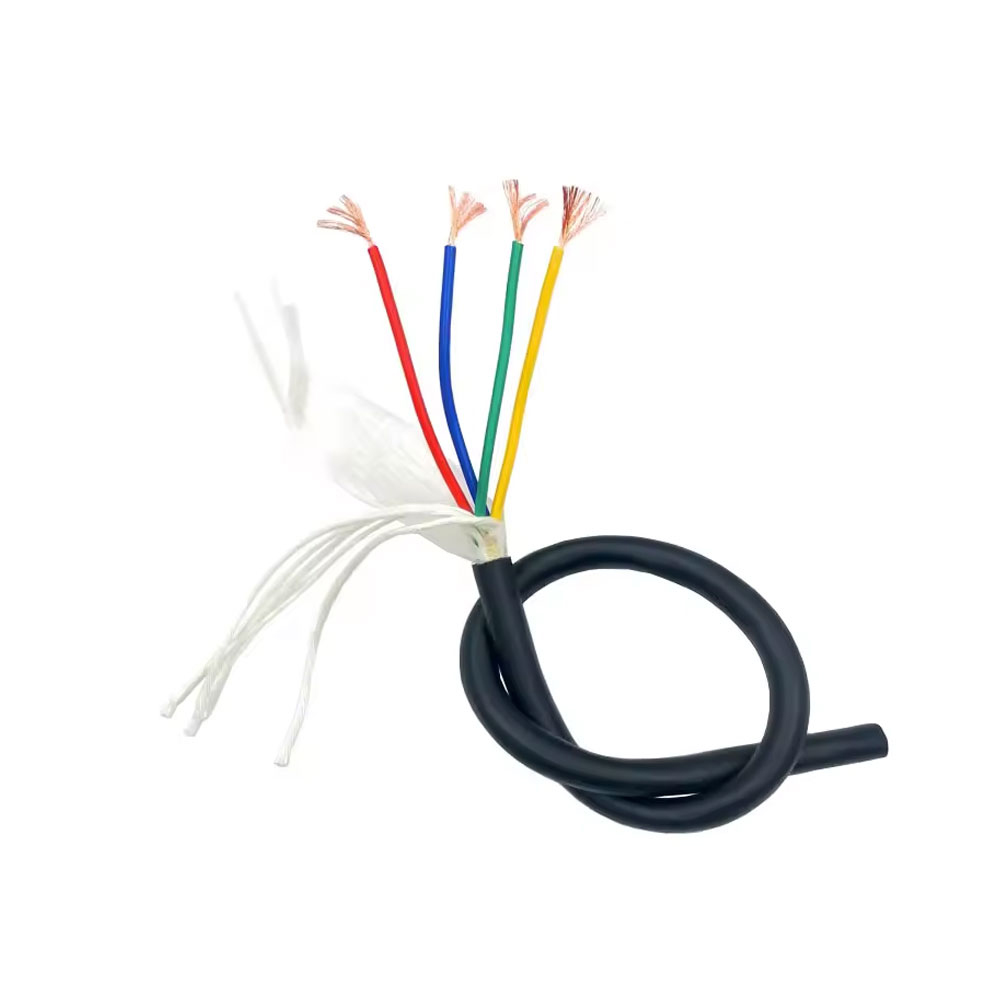

Den andre mekanismen er kapasitiv separasjon mellom kraft- og signalkjerner. Selv innenfor en skjermet kabel kobler strømkjerner som bærer svitsjede strømmer fra reléutganger eller solenoiddrivere kapasitivt interferens inn i tilstøtende signalkjerner. Koblingen er proporsjonal med den gjensidige kapasitansen mellom kjerner, som avhenger av deres separasjonsavstand og den dielektriske konstanten til isolasjonen mellom dem. Kontrollkabeldesign som fysisk skiller strømkjerner fra signalkjerner – ved hjelp av fyllelementer, interne skillevegger eller underenhetsgruppering – reduserer den gjensidige kapasitansen og følgelig støyinjeksjonen uten å kreve ekstra skjermingsmateriale.

Den tredje mekanismen er bruken av individuelt vridd par for analoge signaler. Vri et analogt signalpar i den totale kabelbunten gir differensiell støyavvisning som er uavhengig av den totale skjermen. Et skjermet, men ikke-vridd analogt par inne i en flerkjernes kontrollkabel er utsatt for induktiv pickup fra tilstøtende svitsjede strømmer; den induserte spenningen vises som et common-mode-signal på begge lederne, men fordi de to lederne er i forskjellige posisjoner i bunten, ser de ikke identiske induserte spenninger, og forskjellen fremstår som en differensiell (signalforstyrrende) støy. Vridning av paret sikrer at begge lederne veksler mellom indre og ytre posisjoner kontinuerlig, utjevner de induserte spenningene og lar fellesmodusavvisning ved mottakeren kansellere støyen effektivt. For 4–20 mA analoge reguleringssløyfer der fullskalasignalet kun representerer 16 mA strømvariasjon, gir selv små differensielle støystrømmer betydelige målefeil.

Spenningsklassifiseringer i kontrollkabler og hvorfor merkespenningen ikke er den maksimalt tillatte signalspenningen

Styrekabler er typisk vurdert til 300/500 V eller 450/750 V (U0/U, der U0 er spenningen til jord og U er spenningen mellom ledere). Disse karakterene blir ofte misforstått som den maksimale signalspenningen kabelen kan bære, men de definerer faktisk isolasjonssystemets evne under testforhold og systemspenningsklassifiseringen som styrer installasjonskravene - ikke signalspenningen i bruk.

300/500 V-klassifiseringen betyr at isolasjonen er designet for å tåle 300 V fra en hvilken som helst leder til jord kontinuerlig, og 500 V mellom alle to ledere. I industrielle kontrollsystemer som opererer ved 24 V DC (den dominerende styrespenningen i PLS- og automasjonssystemer) eller 110/230 V AC for høyspent I/O, gir disse klassifiseringene en betydelig margin over den faktiske driftsspenningen. Den praktiske betydningen av spenningsklassifiseringen er i to scenarier: impulsoverspenning og systemfeiltilstander. Bytting av transienter fra relékontakter og solenoidspoler kan generere spenningstopper på flere hundre volt overlagret det normale styresignalet. Isolasjonen må tåle disse transientene uten delvis utladningsinitiering, og spenningsklassen er parameteren som sikrer at denne marginen eksisterer. En 300/500 V klassifisert kabel som opererer ved 24 V DC har omtrent 12× margin mot sin nominelle leder-til-jord-spenning – tilstrekkelig for praktisk talt alle industrielle transiente miljøer når kabelen er riktig ført bort fra høyspentutstyr.

Det andre scenariet er systemfeiltilstander. I en flerkjernes kontrollkabel som bærer både 230 V AC I/O-signaler og 24 V DC logiske signaler – en konfigurasjon som finnes i ettermonterte automasjonsprosjekter der kontrollkabelen har flere funksjoner – utsetter en feil som kortslutter en 230 V-kjerne til en tilstøtende 24 V-kjerne at 24 V-kjernens isolasjon kun har full 230-verdi. 300/500 V, denne feilspenningen forblir innenfor isolasjonens konstruksjonsramme. En kabel vurdert til bare 150/250 V i samme feilscenario kan oppleve isolasjonsbrudd som forplanter feilen i stedet for å inneholde den. Å velge spenningsklassifisering for styrekabel basert på den høyeste spenningen som er tilstede i systemet – ikke den typiske driftsspenningen – er den riktige tekniske tilnærmingen.

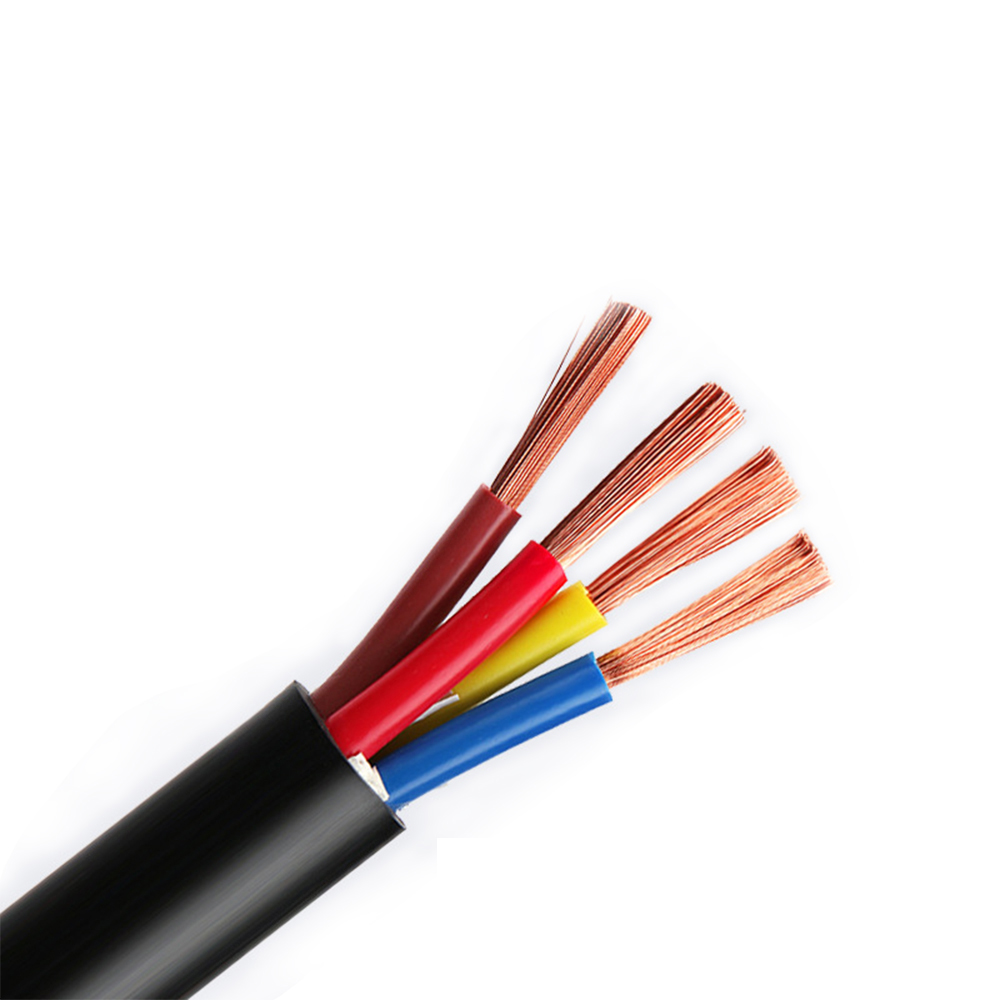

Fargekodingsstandarder for kontrollkabel og utfordringene ved tverrregionale prosjekter

Kjerneidentifikasjon i kontrollkabler med flere kjerner styres av regionale standarder som varierer betydelig mellom markeder. I prosjekter som involverer utstyr produsert i en region og installert i en annen - eller i OEM-utstyr eksportert til flere markeder - krever fargekodingskonflikter nøye dokumentasjon og, i noen tilfeller, omkobling på installasjonsstedet. Å forstå de dominerende regionale standardene og deres inkompatibilitet er avgjørende for anskaffelse av kontrollkabler i internasjonale forsyningskjeder.

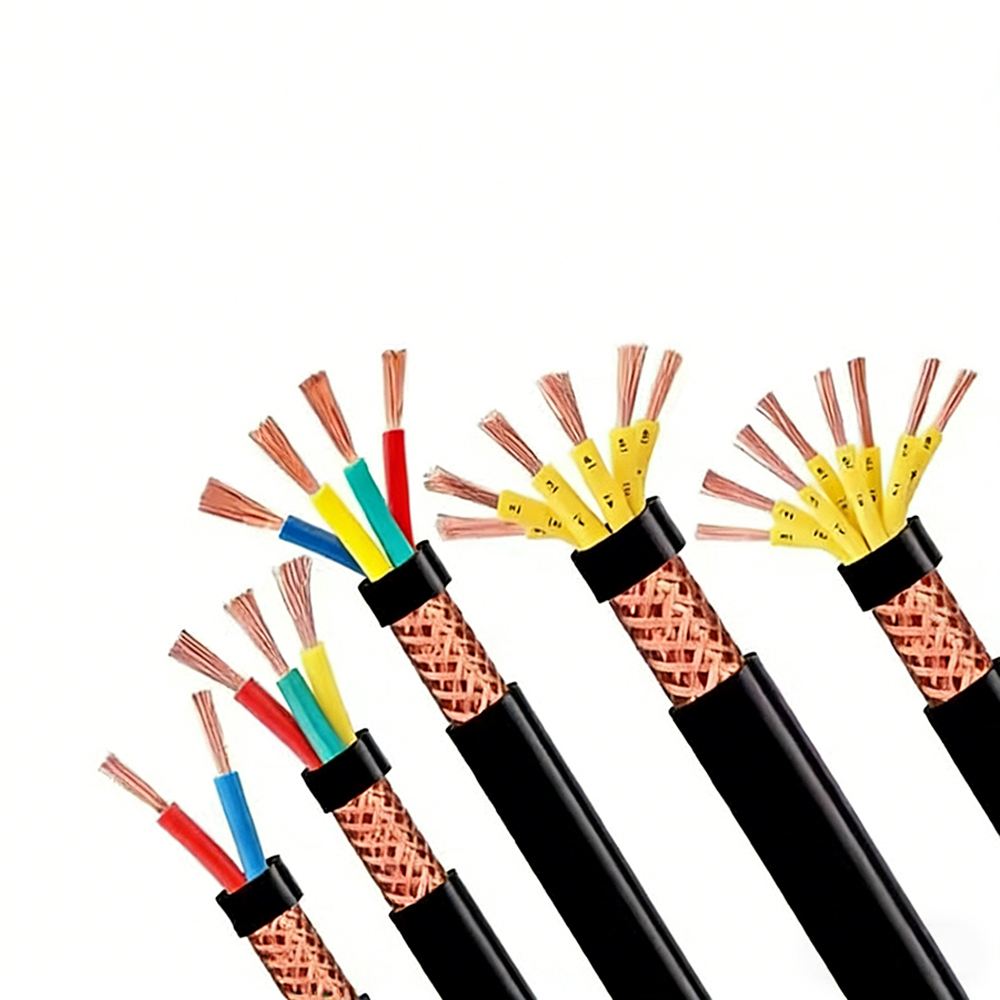

Den konflikten som mest sannsynlig vil skape en sikkerhetshendelse er behandlingen av blå og svarte kjerner. I henhold til IEC 60446 angir blått nøytral og svart angir en av de levende fasene. Under nordamerikansk NEC-konvensjon angir blått en faseleder og hvitt/grå angir nøytral. En elektriker som er opplært utelukkende på én standard og som møter en kabel koblet til den andre standarden, kan feilaktig identifisere en strømførende leder som nøytral. Av denne grunn supplerer internasjonale OEM-utstyrsprodusenter ofte fargekoding med numerisk kjerneidentifikasjon - trykt direkte på isolasjonskappen til hver kjerne - som gir et entydig identifikasjonssystem som er uavhengig av regionale fargekonvensjoner. IEC 60228 og DIN VDE 0293 sørger for numerisk merking som et alternativ eller et supplement til fargeidentifikasjon, og kontrollkabelleverandører som betjener eksportmarkeder tilbyr i økende grad både fargekodede og nummererte kjernealternativer innenfor samme kabelkonstruksjon.

For kontrollkabler med høyt antall kjerner (19 kjerner og over) blir fargekoding alene upraktisk fordi antallet farger som kan skilles ut med god visuell kontrast i typisk industriell belysning er begrenset til omtrent 10–12. Standard praksis for høye kjernetall bruker en primærfarge pluss numerisk ringmarkering, eller en systematisk kombinasjon av basisfarger med sporstriper (en farget stripe på en hvit eller svart basekjernejakke) som utvider det gjenkjennelige kombinasjonsantallet langt utover rekkevidden som kan oppnås med solide farger alene.

Velge tverrsnitt av kontrollkabel: Hvorfor signalstrøm sjelden er den avgjørende faktoren

For de fleste kontroll- og instrumentkabler er signalstrømmene små nok til at termisk ampasitet ikke er den begrensende faktoren ved valg av ledertverrsnitt. En 4–20 mA analog sløyfe, en PLS digital inngang som trekker 5–10 mA, eller en nærhetssensor som forbruker 50 mA ved 24 V DC, genererer alle ubetydelig I²R-oppvarming i ledere så små som 0,14 mm². De faktiske begrensningene for valg av tverrsnitt for drivledere i kontrollkabler er spenningsfall, mekanisk robusthet, termineringskompatibilitet og krav til feilsløyfeimpedans – ingen av disse er relatert til termisk ampasitet.

Spenningsfall er den dominerende elektriske begrensningen for 24 V DC-kontrollkretser. Det tillatte spenningsfallet avhenger av enheten ved kabelenden: en PLS-inngangsmodul kan spesifisere en minimum inngangsspenning på 15 V DC for å garantere logisk-HØY gjenkjenning, noe som betyr at kabelen ikke må falle mer enn 9 V fra 24 V-forsyningen under verste strømtrekk. For en digital utgang som driver en solenoid på 200 mA over en 50 meter lang kabellengde (100 meter lederlengde for tilførsel og retur), må ledermotstanden være mindre enn 9 V / 0,2 A = 45 Ω totalt. Dette krever en ledermotstand under 0,45 Ω/m, som tilsvarer et tverrsnitt på ca. 0,38 mm² i kobber. Å velge 0,5 mm² gir margin; å velge 0,14 mm² (som har en motstand på omtrent 0,13 Ω/m × 100 m = 13 Ω – innenfor grensene for svært korte løp, men marginalt ved 50 meter) vil gi upålitelig drift ved lengre løpelengder, selv om 200 mA-strømmen er termisk triviell for 0,14 mm² ledning.

Mekanisk robusthet under terminering er den praktiske nedre grensen for ledertverrsnitt i de fleste industrielle styringsapplikasjoner. Ledere mindre enn 0,25 mm² er tilbøyelige til å gå i stykker ved skrueterminalforbindelser hvis lederen ikke sitter riktig før skruen strammes, og er svært følsomme for overtrekk. I kontrollpaneler satt sammen av flere teknikere under produksjonspress, er konsistensen av termineringskvaliteten for svært fine ledere betydelig lavere enn for 0,5 mm² eller 0,75 mm² ledere, som tåler et bredere spekter av termineringsteknikker. De fleste industrielle kontrollkabelspesifikasjoner er 0,5 mm² som det praktiske minimum for panelavslutninger, selv når elektriske krav tillater mindre størrelser.

Krav til feilsløyfeimpedans gjelder der kontrollkabler må bære overstrømsbeskyttelse i samsvar med IEC 60364-4-41 (beskyttelse mot elektrisk støt). I kretser der feilsløyfeimpedansen må være lav nok til å sikre drift av overstrømsbeskyttelsesanordningen innenfor den nødvendige frakoblingstiden, må ledertverrsnittet beregnes ut fra kravet til feilsløyfeimpedans i stedet for normal driftsstrøm. Dette blir aktuelt når kontrollkabler deler en løpebane eller kapsling med 230 V AC-kretser og styrekabellederne kan bli strømførende under feilforhold.

Kontrollkabelinstallasjon i kabelbakker: separeringsregler og deres tekniske begrunnelse

Separasjon av kabelbrett for kontrollkabler er spesifisert i IEC 61537, IEC TR 62490 og ulike nasjonale elektriske forskrifter, som alle fastsetter minimumskrav til separasjon mellom kontroll- og strømkabler. Disse kravene blir ofte behandlet som byråkratiske formaliteter i praksis, men hver regel har en spesifikk teknisk begrunnelse knyttet til induktiv og kapasitiv kobling, jordpotensialforskjeller og feilbegrensning.

Den primære koblingsmekanismen som driver segregeringskravene er induktiv pickup fra strømkabler som fører svitsjede strømmer. Driftsenheter med variabel frekvens produserer strømbølgeformer som er rike på høyfrekvent harmonisk innhold - typiske VFD-utgangskabler fører betydelige strømkomponenter ved 5., 7., 11. og høyere harmoniske av frekvensomformerens svitsjefrekvens (ofte 4–16 kHz bærefrekvens), og produserer interferensenergi langt inn i hundrevis av kilohertz-området. Styresignalkabler ført parallelt og i umiddelbar nærhet til VFD-utgangskabler oppfører seg som sekundærviklingen til en løst koblet transformator, med den induserte spenningen proporsjonal med endringshastigheten til magnetfeltet (dI/dt) og arealet av sløyfen som dannes av styrekabellederne og deres returvei. Den anbefalte minimumsavstanden mellom VFD-utgangskabler og uskjermede kontrollkabler i en felles skuff er vanligvis 200–300 mm; for skjermede styrekabler med riktig jordet skjerming aksepteres ofte 100 mm separasjon, fordi skjermen gir ekstra demping av den koblede interferensen.

Jordpotensialforskjell er en separasjonsbekymring som er spesifikk for store industrianlegg der forskjellige deler av jordingssystemet kan ha forskjellige potensialer under forbigående hendelser. En kontrollkabel som går mellom to bygninger eller mellom fjerntliggende deler av et stort anlegg jorder skjermingen i begge ender; hvis jordpotensialforskjellen mellom de to endepunktene overstiger fellesmodus-avvisningsevnen til kontrollsystemet, vises jordpotensialforskjellen som en støyspenning på signalet. Å føre kontrollkabler langs samme vei som strømkabler fra samme distribusjonspanel minimerer jordpotensialforskjellen mellom kabelskjermavslutningene, fordi både strøm- og kontrollsystemet refererer til samme jordingspunkt. Dette er den tekniske grunnen bak regelen om at kontrollkabler skal følge samme fysiske rute som strømforsyningen til det kontrollerte utstyret i stedet for å ta en direkte korteste vei over anlegget.

Feilsikring er sikkerhetsbegrunnelsen for å skille styrekabler fra høyspentstrømkabler i kabelbakker. En feil i en høyspentstrømkabel - intern lysbue, isolasjonsbrudd under kortslutningsstrøm - kan produsere nok energi til å antenne kappen til tilstøtende kabler. Styrekabler som bærer sikkerhetsfunksjonssignaler (nødstopp, sikkerhetsreléinnganger, vaktovervåking) må forbli funksjonelle under en brann eller feilhendelse som involverer tilstøtende kabler for å la sikkerhetssystemet utføre sin avstengningssekvens. IEC 62061 og ISO 13849 (funksjonelle sikkerhetsstandarder) krever at sikkerhetsrelevante kontrollkabler er fysisk atskilt fra ikke-sikkerhetskabler eller beskyttet av brannsikre barrierer når de installeres i vanlige kabelbakker. Dette er et stadig mer vanlig krav i maskinsikkerhetsvurderinger, der fysisk føring av sikkerhetskontrollkabler er en del av den formelle sikkerhetsarkitekturdokumentasjonen.

Praksis for terminering av kontrollkabel som direkte påvirker langsiktig signalintegritet

Avslutningen av kontrollkabler ved rekkeklemmer, kontakthus og utstyrspaneler er der de fleste feltinduserte signalintegritetsproblemer oppstår. Kabelproduksjonskvalitet gir det elektriske ytelsespotensialet; termineringskvalitet avgjør om dette potensialet realiseres i det installerte systemet. Flere termineringspraksis har en direkte, målbar innvirkning på den langsiktige påliteligheten til kontrollsignaler.

Ferrulevalg for finstrengede ledere

Styrekabler med klasse 5 eller klasse 6 fintrådet ledere krever endehylsehylser (DIN 46228 standard bootlace-ferrules) ved skrueholderterminalforbindelser. Hylsen har to funksjoner: den konsoliderer de individuelle trådene til en enkelt geometrisk kropp som fyller klemsonen riktig, og den beskytter trådene fra å bli kuttet av terminalskruen under tiltrekking. Hylsestørrelsen må matche ledertverrsnittet nøyaktig - en overdimensjonert hylse lar den komprimerte lederen trekke seg ut under vibrasjon; en underdimensjonert hylse forårsaker strengskade og høy kontaktmotstand. For ledere som bærer 4–20 mA analoge signaler, øker kontaktmotstanden så lite som 0,5 Ω ved terminalen og introduserer en spenningsfeil på 0,01 mV ved 20 mA – ubetydelig i seg selv, men kumulativ over flere avslutninger i en signalkjede og gradvis verre ettersom oksidasjon øker kontaktmotstanden over tid i fuktige eller forurensede omgivelser.

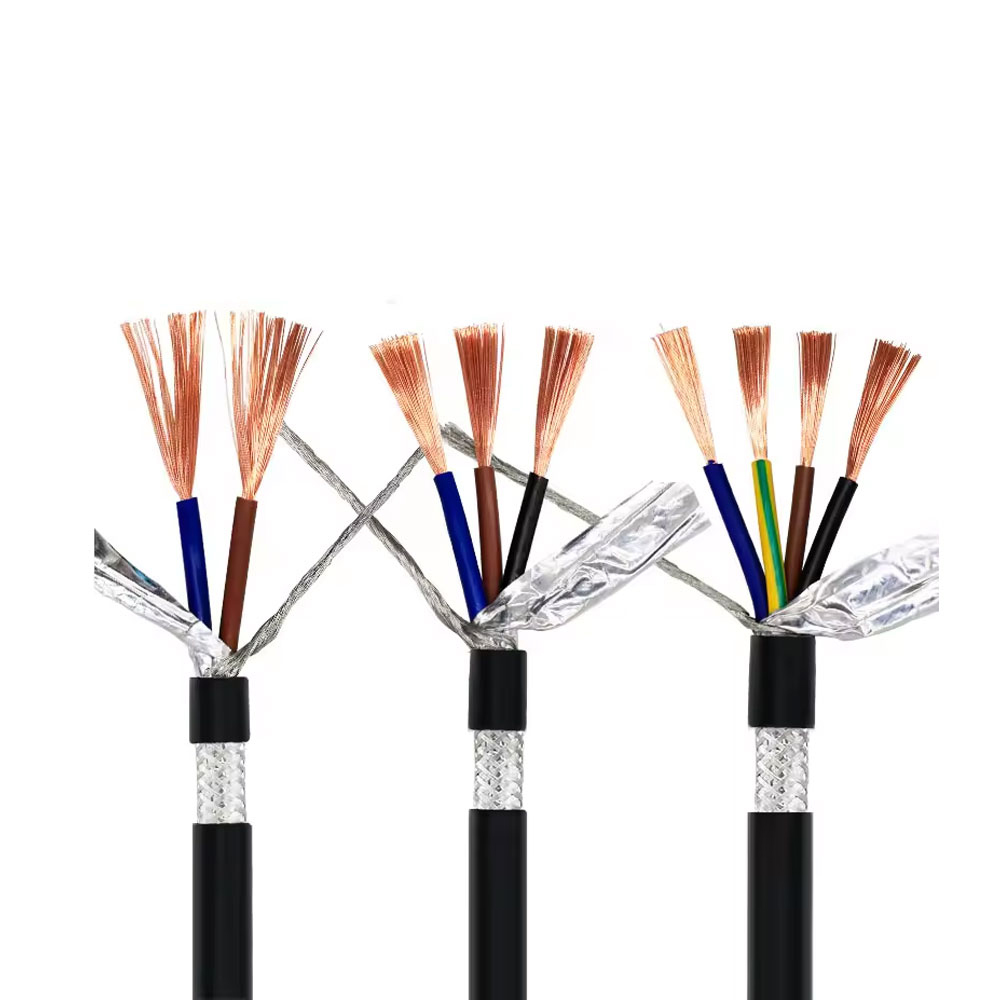

Shield Drain Wire Management

Dreneringsledningen til en folieskjermet kontrollkabel – den nakne eller fortinnede kobbertråden som går i kontakt med folieskjermen – må håndteres forsiktig ved kabelendene for å unngå forringende skjermingseffektivitet. En vanlig installasjonsfeil er at dreneringsledningen blir eksponert utenfor skjermingstermineringspunktet, og danner en uskjermet pigtail som kan fange opp interferens og injisere den direkte inn i rekkeklemmen. Dreneringsledningen skal termineres så nær skjermklemmen eller EMC-pakningen som mulig, med overflødig kuttet tilbake i stedet for å kveiles eller buntes med signalledere. Ved utstyrsenden av kabelen (der skjermen er jordet), bør avløpsledningsavslutningen være på en dedikert skjermstang som kobles til kabinettets PE-terminal med kortest mulig leder – ikke ført gjennom samme terminalskinne som signallederne, der induserte strømmer i avløpsledningen kan koples kapasitivt til tilstøtende terminaler.

Bøyeradius ved termineringspunkter

Punktet der en styrekabel går over fra kabelrennen til rekkeklemmen er en av de høyeste mekaniske belastningsstedene i installasjonen. Å bøye en flerkjernet kontrollkabel skarpt ved denne overgangen – for å kle kabelen pent langs panelveggen – skaper permanent deformasjon av kabelkjernen hvis bøyeradiusen er strammere enn kabelens minste bøyeradius for installasjon (typisk 6–10× ytre diameter for fast installasjon). Permanent deformerte kjerner utvikler isolasjonsmikrosprekker ved bøyepunktet over tid gjennom gjentatt termisk syklus, og kjernene på utsiden av bøyningen har høyere ledermotstand på grunn av arbeidsherding av kobbertrådene ved den deformerte seksjonen. For kontrollpaneler i miljøer med betydelige temperatursvingninger (utendørs skap, uoppvarmede industribygninger), er det like viktig for langsiktig pålitelighet å opprettholde korrekt bøyeradius ved termineringspunkter som enhver annen installasjonsparameter.
